Танковое

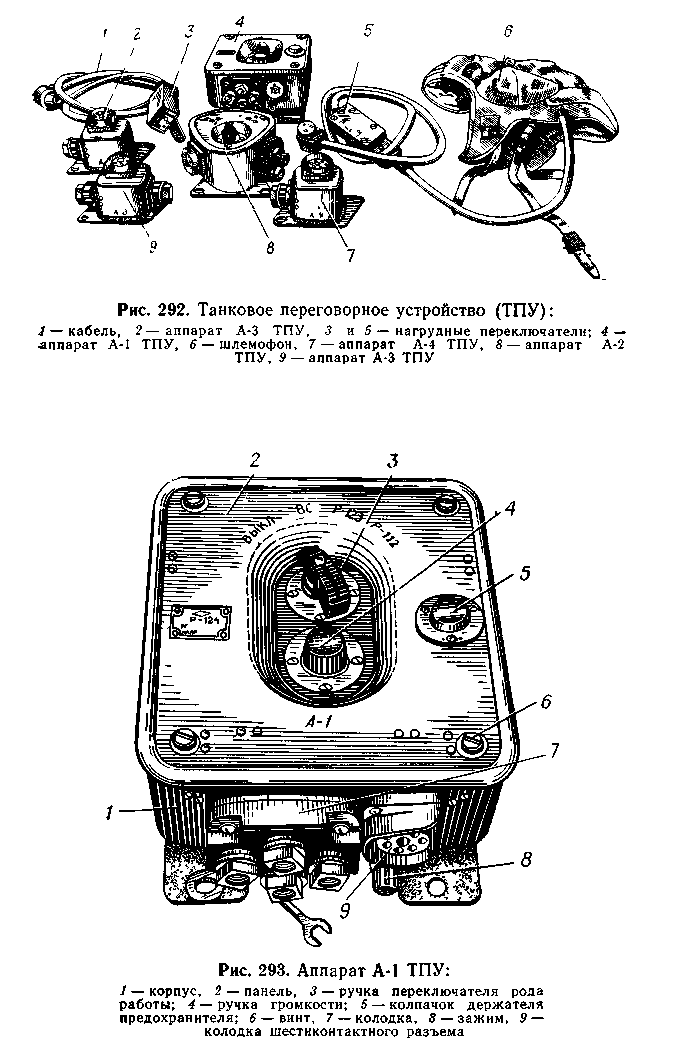

переговорное устройство Р-124 (рис. 292)
предназначено для внутренней телефонной
связи в машине между пятью абонентами
(три члена экипажа и два члена десанта)
и обеспечивает следующие виды связи:

— внутреннюю
телефонную связь между пятью абонентами;

— циркулярную
телефонную связь между всеми абонентами;

— внешнюю
связь по радио через аппараты А-1 и А-2,
подключен­ные к радиостанции Р-123М.

При
работе командира (оператора) на внешнюю
связь остальные абоненты могут
поддерживать внутреннюю связь.

Переговорное
устройство представляет собой
усилительно-комму­тационный комплекс,
состоящий из аппарата 4 (А-1), аппарата 8
(А-2), двух аппаратов 2 и 9 (А-3) и одного
аппарата 7 (А-4), шести нагрудных
переключателей 5 и шлемофонов 6 с
ларинготелефонной аппаратурой. Все
шлемофоны взаимозаменяемы и могут быть
подключены к любому аппарату переговорного
устройства.

Аппарат
А-1 (рис. 293) служит для внутренней связи
командира со всеми абонентами, а также
для выхода на внешнюю связь. Он состоит
из передней панели 2, коммутационного
устройства, оконечного усили­теля,
блока ларингофонного усилителя, шасси,
корпуса 1 и кронштейна с амортизатором.

На
лицевой стороне передней панели
расположены ручка 3 пере­ключателя
рода работы, ручка 4 регулятора громкости
и колпачок 5 держателя предохранителя.
На внутренней стороне панели закреплено
шасси, на котором смонтированы
коммутационная аппаратура, оконеч­ный
усилитель и блок ларингофонного
усилителя.

На
нижней части корпуса размещены колодка
7 для ввода соедини­тельных кабелей
от радиостанции и от аппарата А-2, колодка
9 шести­контактного разъема для
подключения нагрудного переключателя
и за­жим 8 для плюсового провода
бортовой сети машины. Внутри корпуса
аппарата установлена контактная панель.

Коммутационное
устройство обеспечивает выход абонента
на раз­личные виды связи. Переключение
с одного вида связи на другой осу­ществляется
с помощью двухгалетного переключателя
аппарата А-1 и нагрудного переключателя.
Переключатель аппарата А-1 имеет четыре
положения: ВЫКЛ.— выключено, ВС —
внутренняя связь, Р-123 — включение
радиостанции Р-123М и Р-112 — включение
радиостанции Р-112.

В
коммутационной аппаратуре имеется реле
для переключения те­лефонов и
ларингофонов абонентов, находящихся в
сетях внешней свя­зи, в сеть внутренней
связи. Такое переключение происходит,
если любой из абонентов нажмет рычаг
нагрудного переключателя в положение
ВЫЗ. (вызов).

Ларингофонный
усилитель предназначен для предварительного
уси­ления разговорного напряжения,
развиваемого электромагнитными
ла­рингофонами ЛЭМ-3 абонента с ЗмВ
до напряжения порядка 0,5 В. Он состоит
из двух каскадов, собранных по схеме с
общим эмиттером на
трех
полупроводниковых триодах.Оконечный
усилитель усиливает мощность разговорных
токов, по­ступающих от ларингофонных
усилителей всех абонентов. Усиленное
оконечным усилителем напряжение звуковой
частоты поступает на те­лефон абонентов.
Оконечный усилитель имеет два каскада
усиления, первый из кото­рых собран
по схеме с общим эмиттером на германиевом
триоде и вто­рой (двухтактный) собран
на двух мощных триодах также по схеме
с общим эмиттером.

Входной
трансформатор схемы оконечного усилителя
служит для согласования выходных
сопротивлений ларингофонных усилителей
с входным сопротивлением триода первого
каскада усиления.

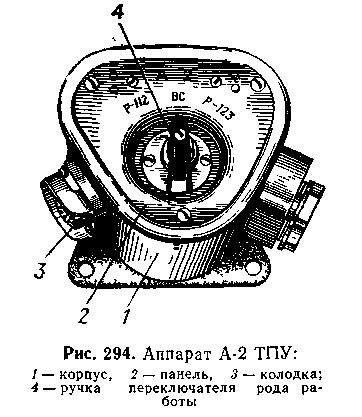

Аппарат
А-2
(рис. 294) служит для внутренней связи
оператора с другими абонентами и выхода
его на внешнюю связь. Он состоит из
пе­редней панели 2, на которой
смонтированы вся коммутационная часть
и ларингофонный усилитель, и корпуса
1, в котором смонтированы вводы для
соединительных кабелей и колодка 3
шестиконтактного разъема для подключения
нагрудного переключателя.

Схема
и принцип действия ларингофонного
усилителя такие же, как и аппарата А-1.

Коммутационная
часть представляет собой двухгалетный
переклю­чатель, имеющий три положения:
Р-112, ВС и Р-123. Ручка 4 переключателя рода
работы выведена на переднюю панель.

Аппараты
А-3 и А-4
(рис. 295) служат для внутренней связи
водителя и двух абонентов десантного
отделения.

По
устройству аппараты А-3 и А-4 одинаковы.
Конструктивно они состоят из корпуса
1 и основания 2. В основании имеется два
отверстия
под
болты, крепящие аппарат к бонкам на
машине.

В
каждом аппарате установлен ларингофонный
усилитель, имею­щий плату с клеммами,
к которым подсоединяются жилы
соединительных
кабелей
и провода от контактов колодки
шестиконтактного разъема. На корпусе
аппаратов А-3 и А-4 установлены колодка
3 шестиконтактного
разъема
для включения нагрудных переключателей
и вводы 4 для соединительных кабелей.

Нагрудный
переключатель служит для переключения
связи с при­ема на передачу и обратно,
а также для циркуляционного вызова.

Он
представляет
собой плоскую пластмассовую коробку,
в один конец ко­торой вмонтирован
шестижильный обрезиненный шнур, а на
другом кон­це находится четырехконтактный
гнездовой полуразъем.

Сбоку
переключателя встроен рычаг (тангента),
который имеет три положения: ПРМ— прием,
ПРД — передача и ВЫЗ.— вызов, из кото­рых
ПРМ — фиксированное, а остальные два
нефиксированные.

В каждом из положений
рычаг замыкает соответствующие контак­ты
цепей аппаратуры ТПУ.

В
положении ПРМ
абоненты могут осуществлять связь между
со­бой. Если аппараты А-1 и А-2 находятся
на внешней связи, остальные абоненты
могут вести внутреннюю связь. При
положении ВЫЗ. в лю­бом из нагрудных
переключателей абоненты, находящиеся
на внешней связи, автоматически включаются
в сеть внутренней связи. При поло­жении
ПРД абоненты, подключенные к аппаратам
А-1 и А-2, могут вести передачу по сети
внешней связи.

Шлемофон
защищает органы слуха
от посторонних шумов и предо­храняет
голову от ушибов. Он представляет собой
шлем, в который вмонтированы два
электромагнитных ларингофона ЛЭМ-3, два
низкоомных телефона ТА-56М и шнур с
четырехштырьковой вилкой.

Ларингофон
служит для преобразования механических
колебаний голосовых связок в электрические
колебания звуковой частоты.

Ларин­гофон
представляет собой пластмассовую
коробочку, в которую вмонти­рованы
сердечник с двумя катушками и мембрана.
При разговоре ко­лебательные движения
голосовых связок передаются на мембрану,
ко­торая, колеблясь, изменяет магнитное
поле сердечника, в результате че­го
в обмотке катушек индуктируются токи,
усиливаемые в аппаратах ТПУ ларингофонными
усилителями.

Телефон
служит для преобразования электрических
колебаний низ­кой частоты в звуковые
волны.
