ОВЕН УТ24-Щ2.Р
Конструктивные особенности
- Реле выполнено в щитовом корпусе;
- Степень защиты корпуса – IP54;
- Габаритные размеры – 96х48х100 мм.
Технические характеристики ОВЕН УТ24-Щ2.Р
|
Напряжение питания |
130…265 В перем. тока 80…310 В пост. тока |
|
Количество входов управления |
3 |
|
Напряж. низкого (активного) уровня на входах |
0…0,8 В |
|
Напряжение высокого уровня на входах |
2,4…30 В |
|
Максимально допустимый ток нагрузки |
|
|
– электромагнитных реле |
8 А (220 В и cos φ> 0,4) |
|
– транзисторных оптопар |
0,2 А (+50 В) |
|
– оптосимисторов |
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
|
– дублирующего выхода второго канала |
30 мА при +30 В |
|
Количество таймеров |
2 |
|
Длительность временных интервалов |
0…99 ч 59 мин 59,9 с |
|
Дискретность установки длительности временных интервалов |
0,1 с |
|
Количество программируемых шагов в цикле |
до 30 |
|
Количество циклов в программе или бесконечное |
от 1 до 9999 |
|
Время задержки начала выполн. программы |
0…9 ч 59 мин 59,9 с |
Выходы — 2 электромагнитных реле 8А 220В.
Условия эксплуатации ОВЕН УТ24-Щ2.Р
|
Температура окружающего воздуха |
+1…+50 °С |
|
Атмосферное давление |
86…106,7 кПа |
|
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) |
не более 80 % |
Документация для ОВЕН УТ24-Щ2.Р
Руководство по эксплуатации Скачать..
Назначение реле времени УТ24
Универсальное двухканальное реле времени УТ24 предназначено для включения и выключения нагрузки по заданной оператором программе. Применяется в качестве таймера, устройства задержки включения или формирователя последовательности импульсов, длительность которых задается пользователем.
Функциональные возможности реле времени ОВЕН УТ24
- Запуск программы по команде оператора или при подаче питания на прибор (без привязки к календарному времени).
- Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами
- Две программы из конечного и бесконечного числа циклов по 1…30 шагов (каждый шаг задает включение/выключение исполнительного механизма)
- Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера
- Индикация времени, числа циклов и шагов, оставшихся до окончания программы
- Программирование кнопками на лицевой панели прибора
- Сохранение текущих значений и параметров программы при отключении питания
- Защита параметров от несанкционированного доступа
|
|
Функциональная схема прибора
Выходные устройства для управления исполнительными механизмами
В УТ24 устанавливаются два однотипных выходных устройства (ВУ1 и ВУ2):
- э/м реле 8 А 220 В;
- оптотранзисторные ключи 200 мА 50 В;
- оптосимисторы 50 мА 300 В.
Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. Сигнал с выхода 2-го таймера дублируется транзисторной оптопарой с открытым коллектором.
Таймеры. Программа управления исполнительными механизмами
УТ24 включает в себя два независимых таймера, для каждого из которых можно задать свою программу.
Программа представляет собой повторяющуюся заданное число раз последовательность импульсов (циклов). Пользователь может задать как ограниченное количество повторов от 1 до 9999, так и бесконечное.
Цикл состоит из набора шагов. Для каждого шага задается длительность импульса и длительность паузы (т. е. время включения и выключения ВУ). Цикл может содержать от 1 до 30 шагов.
 |
| Временная диаграмма включения-выключения выходного устройства по программе, заданной для таймера |
Запуск и перезапуск таймеров
Таймеры могут запускаться автоматически (с задержкой или без нее) или с помощью внешних сигналов. По окончании выполнения программы таймеры могут:
- останавливаться в ожидании внешней команды;
- перезапускаться совместно;
- запускать друг друга по очереди в различных комбинациях.
В УТ24 существует 6 режимов перезапуска таймеров:
 |
|
Режим 1. По окончании выполнения программы каждый таймер ожидает поступления внешнего сигнала. |
|
|
|
Режим 2. По окончании выполнения программы 1-м таймером запускаются оба таймера. |
 |
|
Режим 3. По окончании выполнения программы 2-м таймером запускаются оба таймера. |
|
|
|
Режим 4. По окончании выполнения программы 1-м таймером происходит запуск (перезапуск) 2-го таймера. |
|
|
|
Режим 5. По окончании выполнения программы 2-м таймером происходит запуск (перезапуск) 1-го таймера. |
|
|
|
Режим 6. Поочередный запуск (перезапуск) таймеров: по окончании работы 1-го таймера запустится 2-й таймер, а по окончании работы 2-го таймера запустится 1-й таймер. |
Входы для внешнего управления таймерами
УТ24 имеет 3 входа для подключения внешних сигналов управления таймерами. Ко входам могут быть подключены:
- элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
- бесконтактные оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа; для питания датчиков на клеммник прибора выведено напряжение питания +24…30 В;
- другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В.
Распределение входных управляющих сигналов между таймерами
Селектор входов распределяет 3 внешних входных сигнала между таймерами в виде 4-х сигналов управления «Пуск», «Стоп», «Блокировка» и «Сброс». УТ24 позволяет задать 7 возможных комбинаций «входы – управляющие сигналы» (состояний селектора входов).
Внешние сигналы управления таймерами
- Импульс «Пуск» запускает выполнение программы с начала или с места остановки.
- Активный уровень «Стоп» останавливает таймер. Возобновление выполнения программы осуществляется с места остановки при поступлении сигнала «Пуск» и при отсутствии активного уровня «Стоп».
- Активный уровень «Блокировка» останавливает выполнение программы на время его наличия. После его снятия программа возобновляет работу с места остановки.
- Импульс «Сброс» прекращает выполнение программы и возвращает ее в начало.
Контроль напряжения питания
При «аварийном» пропадании напряжения питания или его «провале» ниже минимального уровня текущие значения параметров выполняемой программы заносятся в энергонезависимую память прибора. После восстановления нормального уровня питающего напряжения прибор включается и сохраненные значения извлекаются из памяти.
Элементы управления
Функции кнопок |
|
 |
Кнопка в режиме РАБОТА предназначена для переключения вывода на индикатор показаний первого таймера на показания второго и обратно. |
 |
Кнопка в режиме РАБОТА предназначена для переключения формата времени, выводимого на индикатор, а также для просмотра числа шагов, оставшихся до конца цикла, и количества циклов, оставшихся до конца программы. |
| |
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора параметра и установки его значения. |
 |
Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для установки значения параметра, записи его в энергонезависимую память прибора и выхода в режим РАБОТА. |
Показания индикаторов на лицевой панели |
|
|---|---|
|
4-х разрядный цифровой индикатор |
Отображает по выбору пользователя: – оставшееся до окончания программы время; – оставшееся до конца выполнения программы число циклов; – оставшееся до окончания цикла число шагов. |
|
Светодиоды «Вых1», «Вых2» |
Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера. |
|
Светодиод «1кан» |
На индикатор выводится информация о состоянии 1-го таймера. |
|
Светодиод «2кан» |
На индикатор выводится информация о состоянии 2-го таймера. |
|
Светодиод «цикл» |
На индикатор выводится информация о количестве оставшихся до конца программы циклов. |
|
Светодиод «шаг» |
На индикатор выводится информация о количестве оставшихся до конца цикла шагов. |
|
Светодиод «мин» |
В старшем разряде индикатора отображаются минуты. |
|
Светодиод «час» |
В старшем разряде индикатора отображаются часы. |
|
Технические характеристики |
|
|---|---|
|
Напряжение питания |
130…265 В перем. тока 80…310 В пост. тока |
|
Количество входов управления |
3 |
|
Напряж. низкого (активного) уровня на входах |
0…0,8 В |
|
Напряжение высокого уровня на входах |
2,4…30 В |
|
Максимально допустимый ток нагрузки |
|
|
– электромагнитных реле |
8 А (220 В и cos φ> 0,4) |
|
– транзисторных оптопар |
0,2 А (+50 В) |
|
– оптосимисторов |
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
|
– дублирующего выхода второго канала |
30 мА при +30 В |
|
Количество таймеров |
2 |
|
Длительность временных интервалов |
0…99 ч 59 мин 59,9 с |
|
Дискретность установки длительности временных интервалов |
0,1 с |
|
Количество программируемых шагов в цикле |
до 30 |
|
Количество циклов в программе или бесконечное |
от 1 до 9999 |
|
Время задержки начала выполн. программы |
0…9 ч 59 мин 59,9 с |
|
Типы корпусов |
|
|
– настенный Н |
130х105х65, IP44 |
|
– щитовой Щ1 |
96х96х70 мм, IP54 со стороны передней панели |
|
– щитовой Щ2 |
96х48х100 мм, IP54 со стороны передней панели |
|
– DIN-реечный Д |
90х72х58 мм, IP20 со стороны передней панели |
Условия эксплуатации |
|
|---|---|
|
Температура окружающего воздуха |
+1…+50 °С |
|
Атмосферное давление |
86…106,7 кПа |
|
Относительная влажность воздуха (при 25 °С) |
не более 80 % |
Комплектность
- Реле времени УТ24
- Комплект крепежных элементов (Н или Щ, в зависимости от типа корпусов)
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Схемы подключения
|
|

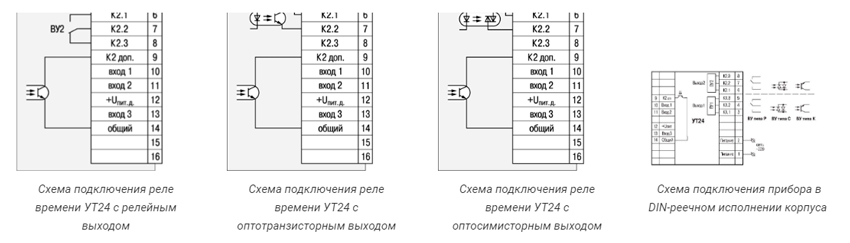

| Схема подключения реле времени УТ24 с релейным выходом |
|
|
| Схема подключения реле времени УТ24 с оптотранзисторным выходом |
|
|
|
Схема подключения реле времени УТ24 с оптосимисторным выходом |
|
|
|
Рисунок Б.4 – Схема подключения прибора в DIN-реечном исполнении корпуса |
FAQ
Прочитал инструкцию на УТ24 и не нашел ответа на такой вопрос: Имеем кратковременный(или периодический) силнал управления на Входе «Пуск»( при не активных «Блокировка» и «Сброс») — каково поведение устройства? Остановится или будет продолжать работать?
Как я понял, ваш вопрос заключается в том, что произойдет с прибором во время отработки программы, если на вход «пуск» подать сигнал?
Если во время исполнения программы пришел сигнал на вход «пуск», то таймер игнорирует его и никак не реагирует, выполнение программы продолжается.
Если сигнал «пуск» приходит на окончание выполнения программы и остается в состоянии логической единицы, после окончания, то программа сразу же запускается заново.
Можно ли подключить одну кнопку для запуска двух приборов УТ24, если можно, то как это правильно сделать?
Для того чтобы от одного кнопки, геркона, любого сухого контакта запустить несколько приборов УТ24 нужно объединить их 14 клеммы и завести на один конец кнопки. Далее нужно объединить 10 клеммы и завести на другой конец кнопки.
В УТ24 есть три входа к которым можно подключить сухие контакты и три выхода, как я могу организовать следующую работу. По сигналу, пришедшему на первый входа запускается таймер1, выход1 включается на 5 секунд. По сигналу, пришедшему на второй вход, запускается таймер2, выход 2 включается на 10 секунд. По сигналу, пришедшему на вход три, запускается третий таймер и выход 3 включается на 15 секунд.
В таймере УТ24 есть три входа и три выхода, но в приборе реализована только два канала, два таймера. Входы помимо запуска выполняют и другие функции, такие как «сброс», «блокировка». В УТ24 раздельно можно запустить только два таймера, т.е. первым входом мы запускаем первый таймер, вторым – второй. Оставшийся вход может выполнять функции сброса обоих таймеров или блокировки, в зависимости от выбранного режима.
Что касается третьего выхода, то он всегда выполнен в виде транзисторной оптопары и дублирует работу второго выхода, поэтому вашу задачу на таймере УТ24 не решить.
Подключаю соленойдный клапан на 220 в к выходу УТ24, при этом слышно как реле щелкает, но клапан никак не реагирует. Тестером проверил напряжение на выходе и убедился, что его нет. Подскажите что это за неисправность?
Многие клиенты, которые начинают работать с оборудованием ОВЕН, считают, что на выходные реле уже выведено напряжение 220В~. Но это не так, на контактах реле таймера напряжения нет, его нужно заводить от стороннего источника.
Выходное реле нужно рассматривать как некий выключатель, через который должен протекать ток. Схему подключения нагрузки приводим ниже
Хотим применить таймер УТ24 для подсчета времени включенного состояния компрессора, подскажите подойдет ли этот прибор?
Таймер УТ24 работает как реле времени, т.е. он формирует импульсы и паузы между ними определенной длины или другими словами работает как генератор импульсов. Соответственно под вашу задачу он не попадает.
Для подсчета времени наработки подойдет счетчик импульсов СИ8, в котором есть данная функция.
Отраслевые применения
Пищевая промышленность |
||
|---|---|---|
| Название статьи | Краткое описание | Используемые приборы |
|
Дозирующее устройство на базе винтового насоса подробнее |
Приборы компании ОВЕН хорошо зарекомендовали себя на рынке средств автоматизации и с успехом применяются в разных областях. Примером успешного использования приборов ОВЕН в автоматизации пищевой промышленности может служить дозирующее устройство на базе винтового насоса. |
ТРМ1, УТ24, СИ8 |
|
Модернизация Ногинского хлебокомбината с использованием приборов ОВЕН подробнее |
На Ногинском хлебокомбинате, основанном в 1929 году, при автоматизации производства решили использовать современную отечественную технику. В частности, выбор пал на такие приборы ОВЕН, как терморегуляторы, устройства защиты электродвигателей и микропроцессорные реле времени. |
УЗОТЭ-2У, УТ24,САУ-М7Е, ТРМ12,УКТ38-Щ4, 2ТРМ1,СИ8 |
ЖКХ |
||
|---|---|---|
| Название статьи | Краткое описание | Используемые приборы |
|
Автоматическое включение горелок и котлов подробнее |
Для каскадного переключения горелок котлов в котельных без обслуживающего персонала разработана релейная схема на базе приборов российской производственной компании ОВЕН, которая практически не требует наладки. |
УТ24, 2ТРМ1 |
|
Управление задвижками на «Водоканале Санкт-Петербурга» подробнее |
В апреле 2005 года на Рижской насосной станции «Водоканала Санкт-Петербурга» начались испытания прибора ОВЕН ПКП1Т. Установив его на одну из задвижек и проведя полный цикл испытаний, решили оснастить этими приборами все задвижки. В настоящее время все 16 задвижек станции управляются приборами ОВЕН ПКП1Т. Затем этот прибор начали внедрять и на других объектах водоканала. |
ПКП1, УТ24,2ТРМ1, СИ8 |
Применение в каталоге проектов и решений |
||
|---|---|---|
| Название проекта | Отрасль применения | Используемые приборы |
|
Система автоматизации туннельной печи подробнее |
Машиностроение и металлообработка, Производство строительных материалов, Металлургия |
ТРМ210, УТ24,МСД-100, ТРМ200 |
|
Модернизация гидравлического пресса для запекания изоляции подробнее |
Машиностроение и металлообработка, Химическая отрасль, Производство строительных материалов, Электроэнергетика |
ТРМ201, УТ24,ТРМ202 |
|
Система управления разгрузки центробежного сепаратора. подробнее |
Пищевая промышленность |
УТ24 |
|
Шкаф управления сепаратором В2-ОСН-С.07.000. подробнее |
Пищевая промышленность |
УТ24 |
|
Система измерения параметров и управления элементами в резервуарах. подробнее |
Пищевая промышленность |
УТ24, БП60, ТРМ202 |
Документация
Автоматизация от ОВЕН
KIPPRIBOR
Твердотельные реле и аксессуары
Промежуточные реле и аксессуары
Частотные преобразователи
Контрольно-измерительные приборы
Для ГВС, отопления, вентиляции и котельных
Счетчики, таймеры, тахометры
Для работы с полевыми сигналами
Приборы для индикации и управления задвижками
Ручные задатчики сигналов
Дополнительные устройства
Программируемые устройства
Программируемые реле ОВЕН
Программируемые логические контроллеры
Сенсорные панельные контроллеры
Контроллеры для диспетчеризации, телемеханики и учета ресурсов
Силовые и коммутационные устройства
Устройства контроля и защиты
Микроклимат для шкафов управления
Твердотельные реле Протон-Импульс
Датчики
Датчики влажности и температуры воздуха
Аксессуары для датчиков давления
Аксессуары для датчиков температуры
Аксессуары к датчикам температуры
Аксессуары к датчикам давления
Аксессуары к датчикам уровня
Программное обеспечение, устройства связи
Преобразователи интерфейсов и повторители
ONI разумная автоматика
Программируемые контроллеры
Устройства плавного пуска
РусЭлком и INVT
Преобразователи частоты Русэлком
Русэлком RI20-P — компактный насосный
Русэлком RI20-G — компактный общепром
Русэлком RI30 — для синхронных двигателей
Русэлком RI200A-P — насосно-вентиляторный
Русэлком RI200A-G — общего назначения
Русэлком RI350A-G — векторный высокоточный
Русэлком RI350A-P — насосно-вентиляторный
Русэлком RI350-19 — для крановых применений
Русэлком RI300-01A для привода компрессоров
Преобразователи частоты INVT
GD20 — компактный общепромышленный
GD-30 — для синхронных двигателей
GD200A — универсальный общего применения
GD350A — высокоточный векторный
GD350-19 для крановых применений
GD300-01A — для привода компрессоров
GD300-21 — специальный компрессорный
GD300L — специальный лифтовый
GD600 — многоприводной инвертор
Высоковольтные преобразователи частоты
Станции и шкафы управления (СЧУ и ЯУ)
Смазки от ВМПАвто
Добывающая промышленность
Продукты для тормозных систем
Строительно-бытовые смазки
Насосный завод Взлёт
Накопительные водонагреватели ВЭТ
Водонагреватели 1000 литров
Водонагреватели 1500 литров
Водонагреватели 2000 литров
Водонагреватели 2500 литров
Водонагреватели 300 литров
Водонагреватели 3000 литров
Водонагреватели 500 литров
Тепловое оборудование
Инфракрасные обогреватели
Вентиляторы для продувки колодцев
Запорная арматура
Канализационные обратные клапаны КСВ Иртыш
Описание и характеристики
Цифровой двухканальный таймер Owen УТ24-Щ2-Р — универсальный цифровой двухканальный таймер. Предназначен для включения и выключения нагрузки по заранее заданной программе (либо по команде извне, либо при подаче питания на прибор). Применяется в качестве таймеров, устройств задержки включения, формирователей последовательности импульсов (длительность настраивается). Может использоваться при выполнении технологических процессов, начало выполнения которых не связано с календарным временем.
Основные функции
- запуск программы по команде оператора или при подаче питания на прибор (без привязки к календарному времени);
- формирование двух независимых программ управления исполнительными механизмами благодаря двум встроенным независимым таймерам;
- индикация времени или числа циклов, оставшихся до окончания программы, либо номера выполняемого шага;
- сохранение текущих значений и параметров программы при отключении питания;
- защита параметров от несанкционированного доступа.
Особенности
- подключаемые датчики — коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), n-p-n–типа с открытым коллекторным выходом, датчики с выходным напряжением высокого уровня от 12 до 30 В и низкого уровня от 0 до 2,2 В;
- две программы из конечного и бесконечного числа циклов по 1…30 шагов (каждый шаг задает включение/выключение исполнительного механизма);
- подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера;
- программирование кнопками на лицевой панели прибора.
Исполнение
Приборы выпускаются в корпусах 4-х типов: настенном Н , щитовых Щ1, Щ2 и DIN-реечном.
Где применяются?
Приборы могут использоваться в различных отраслях промышленности, коммунального и сельского хозяйства.
Комплектность
- Прибор УТ24;
- Руководство по эксплуатации;
- Паспорт и Гарантийный талон;
- Комплект крепежных элементов (кроме УТ24 в корпусе на DIN-рейку).
Основные характеристики
Технические характеристики
Количество входов управления
Напряжение низкого (активного) уровня на входах
Напряжение высокого уровня на входах
Встроенный источник питания
Тип выходных устройств
Контакты электромагнитного реле
Длительность временных интервалов
От 0 до 99 ч 59 мин 59,9 с
Дискретность установки длительности временных интервалов
Количество программируемых шагов в цикле
Время задержки начала выполнения программы
От 0 до 99 ч 59 мин 59,9 с
Количество циклов в программе
От 1 до 9999 или бесконечное
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
Преимущества
Дискретные входы n-p-n типа
Номинальное напряжение 230 В
Дискретные выходы открытый коллектор
Дискретные выходы контакты реле
Документация
Таймеры цифровые двухканальные ОВЕН серии УТ24 технические характеристики
УТ24 Руководство по эксплуатации
Сертификат соответствия Газпромсерт
Сертификат соответствия безопасности низковольтного оборудования
Информационное письмо ОВЕН
Способы доставки
Доставляем заказы по всей России.
Доступны два варианта доставки:
- До терминала транспортной компании;
- До адреса (на склад, в офис или домой).
Работаем с транспортными компаниями Деловые Линии, СДЭК, а также сервисом Яндекс.Доставка.
Доступен самовывоз со склада – г. Ростов-на-Дону, ул. Зрелищная, 4.
Время работы склада: с понедельника по пятницу, с 9:00 до 18:00.
Подробная информация о способах доставки
Способы оплаты
Заказ можно оплатить:
- Онлайн с помощью банковской карты (при оформлении заказа);
- Наличными или банковской картой при самовывозе (требуется предоплата).
Для юридических лиц
Компании и ИП могут оплачивать заказы:
- По безналичному расчету;
- Банковской картой;
- Наличными.
На заказные позиции потребуется предоплата в размере 50% от суммы заказа.
Подробнее о способах оплаты
Назначение цифрового двухканального таймера УТ24:
Универсальное двухканальное реле времени УТ24 предназначено для включения и выключения нагрузки по заданной оператором программе. Применяется в качестве таймера, устройства задержки включения или формирователя последовательности импульсов, длительность которых задается пользователем.

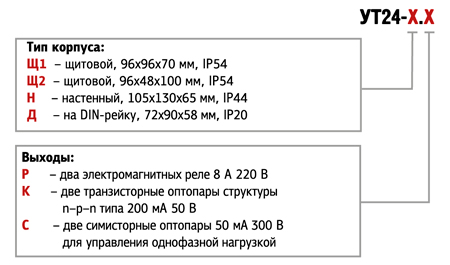

Варианты исполнения цифрового двухканального таймера УТ24:
Календарный таймер УТ24 выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.
Функциональные возможности цифрового двухканального таймера УТ24:
- Запуск программы по команде оператора или подаче питания на прибор (без привязки к календарному времени);
- Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами;
- Две программы из конечного и бесконечного числа циклов по 1…30 шагов (каждый шаг задает включение/выключение исполнительного механизма);
- Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера;
- Индикация времени, числа циклов и шагов, оставшихся до окончания программы;
- Программирование кнопками на лицевой панели прибора;
- Сохранение текущих значений и параметров программы при отключении питания;
- Защита параметров от несанкционированного доступа.
Функциональная схема цифрового двухканального таймера УТ24:
Рис.1. Функциональная схема УТ24
Элементы управления цифрового двухканального таймера УТ24:
Рис.2. Дисплей прибора
Показания индикаторов на лицевой панели:
| 4 х разрядный цифровой индикатор | Отображает по выбору пользователя: – оставшееся до окончания программы время; – оставшееся до конца выполнения программы число циклов; – оставшееся до окончания цикла число шагов. |
| Светодиоды «Вых1», «Вых2» | Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера. |
| Светодиод «1кан» | На индикатор выводится информация о состоянии 1-го таймера. |
| Светодиод «2кан» | На индикатор выводится информация о состоянии 2-го таймера. |
| Светодиод «цикл» | На индикатор выводится информация о количестве оставшихся до конца программы циклов. |
| Светодиод «шаг» | На индикатор выводится информация о количестве оставшихся до конца цикла шагов. |
| Светодиод «мин» | В старшем разряде индикатора отображаются минуты. |
| Светодиод «час» | В старшем разряде индикатора отображаются часы. |
Функкции кнопок:
Схемы подключения цифрового двухканального таймера УТ24:
Рис.3. Схема подключения УТ24
