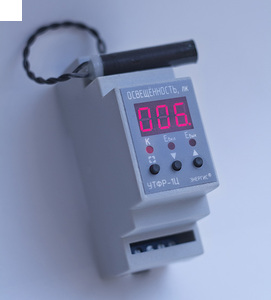

Общие сведения Фотореле цифровое УТФР-1Ц предназначено для управления осветительными установками по уровню естественного освещения. Уровень освещения, при котором производится включение/выключение освещения, устанавливается потребителем на месте эксплуатации с помощью кнопок на передней панели прибора. На цифровом индикаторе УТФР-1Ц отображается: в рабочем режиме — освещенность в люксах; в режиме программирования — величина уставки. Ток нагрузки выходно-го реле – до 8 А, коммутируемое напряжение – до 250 В. Комплектуется фотодатчиком — фоторезистор в гильзе.
|
|
- Технические характеристики
- Схемы
- Доп. информация
| Напряжение питания |
~220В 50Гц |
| Потребляемая мощность |
не более 10 Вт |
| Допуск напряжения питания |
+10% -15% |
| Диапазон освещенности |
от 0 до 100 Лк |
| Тип фотодатчика |
VT93N1 в гильзе |
| Номинальный ток |
до 8А |
| Коммутируемое напряжение |
12…250В |
| Диапазон рабочих температур |
-30 до +40 °С |
| Крепление реле |
din-рейка |
| Защита |
IP40 |
| Габаритные размеры |
34х68х90 |
| Вес |
0,2 кг |
Схема подключения
Габаритные и установочные размеры
Условия эксплуатации
Фотореле УТФР-1Ц предназначено для регулирования электроосвещения. Примеры применения: сумеречный выключатель, управление освещением лестничных клеток, фотодатчик в системах автоматики. Функциональная диаграмма работы показана на рисунке.
УТФР-1Ц обеспечивает включение нагрузки при освещенности фотодатчика ниже или выше порога срабатывания. Диапазон настройки от 0 до 100 Лк. Порог включения и отключения нагрузки настраивается.
Покупка и продажа
оборудования для бизнеса
Покупка и продажа
оборудования для бизнеса
- Главная
- Каталог оборудования
- Электрооборудование
- Контрольно-измерительные приборы и автоматика
- Датчики освещенности
- Фотореле цифровое
Просмотров: 559
Размещено:
18.08.2020
В наличии
Новое
Код товара: 87055
Страна-производитель: Россия
Назначение: для управления осветительными установками по уровню естественного освещения
Цена 3 989 руб
Заказать
Рассчитать в Лизинг
Энергис-Автоматика
Адрес:
Киров, 610050, Киров, ул. Менделеева, 2
Время работы: ,
c 08:00 по 16:00
Показать телефон
+7(833) XXX-XX-XX
В наличии Новое
Код товара: 87055
Страна-производитель: Россия
Назначение: для управления осветительными установками по уровню естественного освещения
Цена 3 989 руб
Заказать
Рассчитать в Лизинг
Энергис-Автоматика
Адрес:
Киров, 610050, Киров, ул. Менделеева, 2
Время работы: ,
c 08:00 по 16:00
Показать телефон
+7(833) XXX-XX-XX
Пожаловаться
8 лет на сайте
- Описание
- Технические характеристики
- Дополнительно
- Доставка и оплата
Описание
На цифровом индикаторе УТФР-1Ц отображается: в рабочем режиме — освещенность в люксах; в режиме программирования — величина уставки.
Уровень освещения, при котором производится включение/выключение освещения, устанавливается потребителем на месте эксплуатации с помощью кнопок (УТФР-1Ц) на передней панели прибора.
Связаться с продавцом
Ток нагрузки выходно-го реле – до 8 А, коммутируемое напряжение – до 250 В. Комплектуется фотодатчиком — фоторезистор в гильзе.
Лицензии и сертификаты
Нет
Связаться с продавцом
- Отзывы
- Вопросы-ответы
Отзывы
О компании “Энергис-Автоматика” пока нет отзывов
Хотите оставить?
Вопросы-ответы
Нет вопросов.
Задать вопрос
Цифровое фотореле УТФР-1Ц «Энергис» предназначено для управления осветительными установками по уровню естественного освещения.
Применяется для регулирования электроосвещения, например, в сумеречном выключателе, при управлении освещением лестничных клеток, в фотодатчике в системах автоматики.
Уровень освещения, при котором производится включение / выключение освещения, устанавливается потребителем на месте эксплуатации с помощью кнопок на передней панели прибора.
На цифровом индикаторе УТФР-1Ц отображается в рабочем режиме освещенность в люксах, в режиме программирования величина уставки.
Размеры
Технические характеристики
| Тип изделия | фотореле |
| Электропитание реле, В | АС 220 +10% -15% |
| Частота тока, Гц | 50 |
| Мощность, потребляемая реле, не более, Вт | 10 |
| Максимальный коммутируемый ток, А | 8 |
| Диапазон коммутируемого напряжения, В | 12 — 250 |
| Тип фотодатчика | фоторезистор VT93N1 в гильзе |
| Диапазон настройки порога освещенности, лк | 0… 100 |
| Инерционность датчиков, минут | 2 — 5 |
| Рабочий диапазон температур, °C | -30… +40 |
| Относительная влажность воздуха при +25 °C, % | до 85 при отсутствии в воздухе агрессивных паров и газов |
| Степень защиты корпуса от пыли и влаги | IP00 |
| Способ крепления | на DIN-рейку |
| Вес изделия, не более, кг | 0,2 |
Управление и индикация
Клавиши управления:
Точечные индикаторы:
- К — сигнализирует работу выходного реле.
- Eвкл., Eвык. — сигнализирует выбор уставки на освещенность включения и отключения соответственно.
При выходе сигнала датчика за пределы измерения на цифровом индикаторе высвечивается значение Out и отключается реле.
Схема подключения
Функциональные диаграммы работы реле
|
Обратный режим работы («холодильник»):
|
Прямой режим работы («нагреватель»):
|
Увкл., Увыкл. — уставки включения и выключения соответственно.
Комплектация
- Фотореле УТФР-1Ц.
- Фотодатчик — фоторезистор VT93N1 в гильзе d = 9 мм, L=42 мм.
Артикул: УТФР-1Ц
Фотореле УТФР предназначено для управления осветительными установками по уровню естественного освещения. Изготавливаются двух типов — аналоговое УТФР-1М и цифровое УТФР-1Ц. Уровень освещения, при котором производится включение/выключение освещения, устанавливается потребителем на месте эксплуатации с помощью ручки плавной регулировки (УТФР-1М) или кнопок (УТФР-1Ц) на передней панели прибора.
На цифровом индикаторе УТФР-1Ц отображается: в рабочем режиме — освещенность в люксах; в режиме программирования — величина уставки. Ток нагрузки выходно-го реле – до 8 А, коммутируемое напряжение – до 250 В. Комплектуется фотодатчиком — фоторезистор в гильзе.
Внимание! Цена не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации
Фотореле УТФР предназначено для управления осветительными установками по уровню естественного освещения. Изготавливаются двух типов — аналоговое УТФР-1М и цифровое УТФР-1Ц. Уровень освещения, при котором производится включение/выключение освещения, устанавливается потребителем на месте эксплуатации с помощью ручки плавной регулировки (УТФР-1М) или кнопок (УТФР-1Ц) на передней панели прибора.
На цифровом индикаторе УТФР-1Ц отображается: в рабочем режиме — освещенность в люксах; в режиме программирования — величина уставки. Ток нагрузки выходно-го реле – до 8 А, коммутируемое напряжение – до 250 В. Комплектуется фотодатчиком — фоторезистор в гильзе.
Исполнения:
УТФР-1М –настенное,
УТФР-1РМ – на DIN-рейку,
УТФР-1Ц — на DIN-рейку.
Документы
- Паспорт УТФР-1М
- Паспорт УТФР-Ц
