PR-LCD SERVICE MANUAL
REV 0.1
Related Manuals for CAS PR Series
Summary of Contents for CAS PR Series
-
Page 1
PR-LCD SERVICE MANUAL REV 0.1… -
Page 2
CAS products. We believe that your needs will be satisfied and you will have proper reliability in variable weight. This manual will help you with proper operations and care of the PR series. Please keep it handy for the future reference. -
Page 3
Display & Key Pad… -
Page 4: Sealing Method
1.2 Sealing Method…
-
Page 5: Weighing Specifications
Specifications 15 kg / 5 g 30 kg / 10 g 6 kg / 2 g Capacity / e=d 15 kg / 1 g 30 kg / 2 g 6 kg / 0.2 g 15 kg / 0.5 g 30 kg / 1 g Internal 1/60000 1/60000…
-
Page 6
15kg 0.001 kg(1/15000) 30kg 0.002 kg(1/15000) 0.0001 kg(1/30000) 0.0002 kg(1/30000) 15kg 0.0005 kg(1/30000) 30kg 0.001 kg(1/30000) 15 lb 0.001 lb(1/15000) 30 lb 0.002 lb(1/15000) 6 lb 0.0002 lb(1/30000) 15 lb 0.0005 lb(1/30000) 30 lb 0.001 lb(1/30000) 60 lb 0.002 lb(1/30000) ⑵Dual Capacity (Table2) CAPA Tare… -
Page 7: Weighing Mode
1.6 KEYBOARDS KEYS FUNCTIONS Used to enter all the numeric data. PLU key. Used to power on& off the scale. Used to clear all the numeric price display. Used to clear sum total price. Used to clear all the daily total prices. Used to correct the zero point.
-
Page 8: Clear Memory
2、Test Mode Introduction I、 Power on to Enter Calibration Mode Press [CAL] key, then press [ON/OFF] key and enter cal mode. Display [ CAL ] three times, then show [C-1].Press [Zero] or Numeric keys to select one of C1~C5 item, press [Tare] key to get into C1~C5 mode. Notice:Because the keyboard of the scale will test the key value and the battery voltage when enter into CAL mode, please unpress the [CAL] key, and no key will be pressed between display [CAL] and dsplay [C1].
-
Page 9
C4-3:Zero-Tracking Range [C4-3 0] 1/4e [C4-3 1] 1/2e [C4-3 2] [C4-3 3] C4-4:BackLight On/Off BackLight Off [C4-4 BackLight ON [C4-4 C6-1:RS232 Do Not Print [C6-1 Manual Print (PR-LCD Non) [C6-1 Auto Print when the scale is stable [C6-1 Continue Auto Print when the scale is stable [C6-1 Continue Print [C6-1… -
Page 10
3、Circuit Diagram (PR-LCD) 3.1 MAIN PCB… -
Page 11
4. EXPLOAD VIEW… -
Page 12: Part List
6、Part List KOREA P/N ASS’Y NAME SPEC Q’ty BODY ASS’Y PR-P 1000PR010520 BRACKET_SEALING 36*20*1.0 1000PR010620 TRANS BRACKET 44.8*39*2MM 1000PR011020 BATTERY HOLDER 90*20.5*10*1.0T 1261A0000050 BOLT-BATTERY COVER ER-P M4*0.7*20 (Ni) 1502A0003080 SCREW-MACHINE(PH) M3*8 1502A0004080 SCREW-MACHINE(PH) M4*8 1510A00004120 TAPPING SCREW (PH) M4*12 1510A0003080 SCREW-TAPPING(PH)-1 M3*8 1510A0004080…
-
Page 13
KOREA P/N ASS’Y NAME SPEC Q’ty DISPLAY CASE ASSY PR-P 1150PR01122A POST PIPE PR 270*27.2*1.5T AL6063 2000PR011180 DISPLAY-CASE 194*136*18.5 2000PR011380 POLE_BASE3_CAP Φ42*34 2000PR011480 POLE_BASE 100*50*54 2001A0000420 DISPLAY NUT Ф42*35(ABS) 7702G0000040 PCB CONNECTOR 4N-(T) 7840W0PR1000 WIRE 6P*1000 IMAGE ASSY PR-15P 1800SPL0033B NAME PLATE 97.6*22.7*0.5t 3050PRG00330… -
Page 14
FRONT DISPLAY PCB ASSYPR-LCD 6224IS016220 IC(DRIVER) TM1622(QFP 52) 6515CJ0301500 RESISTOR 1/4W CFR15KΩ (±5%) 6515CJ010000 RESISTOR 1/4W R2~4 CFR100Ω (±5%) 6710CAP01040 CONDENSER-CERAMIC 0.1uF/50V CP1,2 DP1~17 PRLCD 7801CLW00060 CONNECTOR(WAFER) LW0640-06 (LPH01-06) 7232DR00003A LED1~15 LAMP LED Ф3-RED 6110PR600000 FRONT DISPLAY PCB 6110-PR6-0000-0 POLE DISPLAY PCB ASSY PR-LCD 6224IS016220 IC(DRIVER) TM1622 (QFP52)
This manual is also suitable for:
Pr-lcd
ВЕСЫ ЭЛЕКТРОННЫЕ «PR»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2
СОДЕРЖАНИЕ: |
|||
1 |
МЕРЫ БЕЗОПАСНОСТИ ……………………………………………………………………………… |
5 |
|
2 |
ТЕХНИЧЕСКИЕ ДАННЫЕ…………………………………………………………………………….. |
7 |
|
2.1 |
ОБОЗНАЧЕНИЕ МОДИФИКАЦИЙ…………………………………………………………… |
7 |
|
2.2 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ …………………………………………………… |
7 |
|
2.3 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕСОВ……………………………………………….. |
8 |
|
3 |
КОМПЛЕКТ ПОСТАВКИ……………………………………………………………………………….. |
9 |
|
4 |
ОБЩИЙ ОБЗОР…………………………………………………………………………………………. |
10 |
|
4.1 |
ОБЩИЙ ВИД………………………………………………………………………………………… |
10 |
|
4.2 |
ДИСПЛЕЙ ……………………………………………………………………………………………. |
10 |
|
4.3 |
КЛАВИАТУРА ………………………………………………………………………………………. |
13 |
|
5 |
ПОДГОТОВКА К РАБОТЕ…………………………………………………………………………… |
14 |
|
5.1 |
УСТАНОВКА ВЕСОВ…………………………………………………………………………….. |
14 |
|
5.2 |
ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ВЕСОВ………………………………………………….. |
15 |
|
5.3 |
ОБНУЛЕНИЕ ………………………………………………………………………………………… |
15 |
|
6 |
ПОРЯДОК РАБОТЫ…………………………………………………………………………………… |
16 |
|
6.1 |
ВЗВЕШИВАНИЕ ГРУЗА С ОПРЕДЕЛЕНИЕМ СТОИМОСТИ ……………………. |
16 |
|
6.2 |
ВЗВЕШИВАНИЕ ГРУЗА С ТАРОЙ …………………………………………………………. |
17 |
|
6.3 |
СУММИРОВАНИЕ ПОКУПОК………………………………………………………………… |
19 |
|
6.4 |
РАСЧЕТ СДАЧИ…………………………………………………………………………………… |
22 |
|
7 |
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ……………………………………………………………… |
23 |
|
8 |
РАБОТА С АККУМУЛЯТОРОМ……………………………………………………………………. |
24 |
9ВОЗМОЖНЫЕ ОШИБКИ, ИХ ВЕРОЯТНЫЕ ПРИЧИНЫ И РЕКОМЕНДАЦИИ ПО
УСТРАНЕНИЮ …………………………………………………………………………………………………. |
25 |
10 ПОВЕРКА……………………………………………………………………………………………….. |
26 |
3
Благодарим за покупку весов электронных PR производства фирмы CAS Corp. (Корея). Просим ознакомиться с настоящим руководством прежде, чем при— ступить к работе с этими весами. Обращайтесь к нему по мере необходимости.
Торговые весы модели PR (далее – весы) относятся к весам среднего класса точности и предназначены для использования на предприятиях торговли и общественного питания. Весы могут применяться и в других отраслях народного хозяйства. Платформа весов изготовлена из пластмассы с покрытием из нержавеющей стали для пищевых продуктов.
Весы обладают следующими особенностями:
•дублирующий дисплей со стороны покупателя;
•питание от сети или от встроенного аккумулятора;
•двойной диапазон взвешивания;
•расчет стоимости весового товара;
•выборка массы тары из диапазона взвешивания;
•суммирование стоимости покупки из нескольких товаров;
•расчет сдачи;
•автоматический переход в ждущий режим.
Электропитание весов осуществляется от встроенного аккумулятора 4 В, 4 А*ч или от сети переменного тока 220 В, 50 Гц.
В тексте Руководства введены условные обозначения типовых элементов в виде кружков:
•клавиши обозначены соответствующими значками: ;
•надписи и показания, появляющиеся на дисплее, выделены угловыми скобками: <ACC>;
•указатели дисплея обозначены соответствующими значками: или выделены жирным шрифтом ARIAL.
Вперечне практических действий, которые Вам необходимо будет выполнять в работе с весами, используются значки-прямоугольники:
— это первый шаг.
— это второй шаг.
— это третий шаг.
4
1МЕРЫ БЕЗОПАСНОСТИ
Не разбирайте весы. При Не нагружайте весы сверх Весы должны быть заземлюбой неисправности обдопустимого. лены.
ращайтесь в техническую службу CAS.
Не вытаскивайте вилку из |
Для предупреждения воз- |
Не допускайте попадания |
|||
розетки за провод. Повре- |
никновения пожара |
не |
воды на весы. Не устанав- |
||
жденный |
провод |
может |
следует использовать |
ве- |
ливайте весы в помеще- |
вызвать |
поражение |
элек- |
сы вблизи легковоспламе- |
ниях с относительной |
|
трическим током и приве- |
няющихся жидкостей и га- |
влажностью более 80%. |
|||
сти к пожару. |
зов. |
Не размещайте весы |
Следите, |
чтобы |
был |
Подключайте весы только |
вблизи источников тепла и |
надежный контакт вилки и |
к сети с соответствующим |
||
под прямыми солнечными |
розетки. Неплотное со- |
напряжением. |
||
лучами. |
единение |
может вызвать |
||
поражение |
электрическим |
|||
током и привести к пожару. |
||||
5 |
Регулярно |
проводите |
об- |
Не допускайте резких уда- |
При перемещении весов |
служивание |
весов. |
Не |
ров по весам во избежа- |
держите их не за плат- |
пользуйтесь для протирки |
ние повреждения внутрен- |
форму, а за нижнюю часть |
||
весов растворителями |
и |
них устройств. |
корпуса. |
|
другими летучими веще- |
||||
ствами. |
Не располагайте весы |
Устанавливайте |
весы |
После |
перемещения ве- |
вблизи |
высоковольтных |
только на ровной поверх- |
сов проверьте их горизон- |
|
кабелей, |
радиопередат- |
ности. Избегайте |
резких |
тальность и при необхо- |
чиков и других источников |
перепадов температуры. |
димости отрегулируйте ее |
||
электромагнитных помех. |
по |
уровню. |
•Не нажимайте сильно на клавиши.
•Следите, чтобы платформа и взвешиваемый груз не касались сетевого шнура или других посторонних предметов.
•Не подвергайте весы сильной вибрации, избегайте сильного ветра от вентиляторов.
•Отключайте весы от источника электропитания перед чисткой или техническим обслуживанием.
•Храните весы в сухом месте.
6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 ОБОЗНАЧЕНИЕ МОДИФИКАЦИЙ
Обозначение модификаций весов PR имеет вид PR-X1X2, где: X1 — обозначение максимальной нагрузки (Max), в килограммах;
X2 — B (если присутствует) — дисплей расположен на корпусе весов; X2 — P (если присутствует) — дисплей расположен на стойке.
X3 – U (если присутствует) – ЖК-дисплей.
2.2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные метрологические данные приведены в таблице 2.1, технические данные – в таблице 2.2.
Таблица 2.1 – Метрологические данные
Метрологическая ха- |
Обозначение модификаций |
||||||||||||
рактеристика |
|||||||||||||
PR-06 |
PR-15 |
PR-30 |
|||||||||||
Класс точности по |
III |
III |
III |
||||||||||
ГОСТ Р 53228-2008 |
|||||||||||||
Максимальная нагруз- |
3/6 |
6/15 |
15/30 |
||||||||||
ка, Max1/ Max2, кг |
|||||||||||||
Минимальная нагрузка, |
20 |
40 |
100 |
||||||||||
Min, г |
|||||||||||||
Поверочное деление е, и |
|||||||||||||
действительная |
1/2 |
2/5 |
5/10 |
||||||||||
цена деления, d, |
|||||||||||||
e1=d1/e2=d2, г |
|||||||||||||
Число поверочных де- |
3000/3000 |
3000/3000 |
3000/3000 |
||||||||||
лений (n1/n2) |
|||||||||||||
Диапазон уравновеши- |
100% Max |
100% Max |
100% Max |
||||||||||
вания тары |
|||||||||||||
Таблица 2.2 – Технические данные |
|||||||||||||
Тип измерения |
Тензометрический |
||||||||||||
Тип дисплея |
Светодиодный/жидкокристаллический |
||||||||||||
Количество разрядов дисплея |
6 — СТОИМОСТЬ |
||||||||||||
5 – МАССА(6 в версии с ЖК-дисплеем) |
|||||||||||||
5 – ЦЕНА (6 в версии с ЖК-дисплеем) |
|||||||||||||
Указатели дисплея |
, ◄, ► |
||||||||||||
AC, 4O3, NET, |
, |
||||||||||||
Электропитание |
От аккумулятора: 4 В, 4 A*ч |
||||||||||||
От сети переменного тока: 220 В, 50 Гц |
|||||||||||||
Время работы от аккумулято- |
50 |
||||||||||||
ра, часов |
|||||||||||||
Время заряда аккумулятора, |
16 |
||||||||||||
часов |
|||||||||||||
Диапазон рабочих темпера- |
-10…+40 |
||||||||||||
тур, °С |
|||||||||||||
Размер платформы, мм |
320(ш) х 210(г) |
||||||||||||
Габаритные размеры, мм |
|||||||||||||
7 |
для модели без стойки: |
334(ш) х 345(г) х 112(в) |
для модели со стойкой: |
334(ш) х 397(г) х 482(в) |
Масса, кг, не более |
|
для модели без стойки: |
3,4 |
для модели со стойкой: |
3,7 |
2.3ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕСОВ
Программное обеспечение (далее – ПО) весов является встроенным. Идентификационным признаком ПО служит номер версии, который отобража-
ется на дисплее весов при их включении.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 – «A».
Идентификация программного обеспечения осуществляется по номеру версии, который отображается на дисплее весов при их включении. Версия программного обеспечения: 1.26 или 1.27.
8
3 КОМПЛЕКТ ПОСТАВКИ
Перечень поставляемых компонентов приведен в таблице 3.1.
Таблица 3.1 – Комплект поставки
Наименование |
Кол-во (шт.) |
Весы PR |
1 |
Руководство по эксплуатации |
1 |
9
Перед вами файл pdf, где представлена инструкция (руководство) на русском для CAS PR-15P (LCD II). Вы можете скачать ее либо изучить в онлайн режиме.
Подробные сведения об инструкции:
Устройство из раздела: весы торговые
Бренд-производитель: CAS
Наименование модели: CAS PR-15P (LCD II)
Язык: Руководство на русском языке
Файл: pdf
Размер файла: 828,67 kB
Скачать инструкцию к HARPER HDT2-1110
ЗАГРУЗИТЬ
Просмотр инструкции онлайн

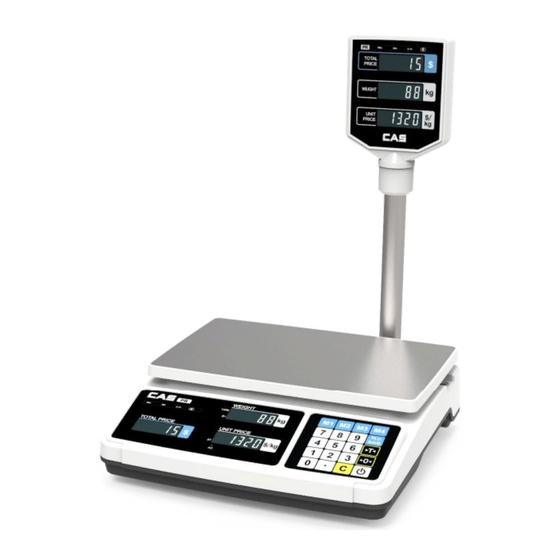

Весы торговые CAS PR-15P (LCD.II) — качественные настольные весы с набором базовых торговых функций, индикатором покупателя на стойке и автономным питанием. Весы CAS PR-P выполняют простое взвешивание продуктов, фасовку и расчет стоимости покупок при заданной цене за килограмм.
Торговые настольные весы CAS PR-P относятся к бюджетному классу весов, выгодно отличаются низкой стоимость, а также надежностью и качественным исполнением. Простые в обслуживании и эксплуатации, они широко используются в розничных предприятиях, организациях общепита, на складах и т.д. Могут выполнять функции фасовочных и контрольных весов. Предусмотрен автономный режим работы для выездной торговли и торговли в помещения без электросети. Среди остальных достоинств — экономичность в работе, яркий светодиондный или ЖК дисплей, а также платформа со съемной накладкой из нержавеющей стали.
Достоинства торговых весов CAS PR-II-15P:
- Яркий двухсторонний ЖК-дисплей с подсветкой.
- Уравновешивание тары.
- Суммирование стоимости покупок.
- Расчет сдачи.
- Автоматическое отключение.
- Автоматический переход в спящий режим.
- Аккумулятор в комплекте.
- Пластмассовая платформа с дополнительной съемной накладкой из нержавеющей стали.
- Индикатор разрядки АБ и спящий режим.
Технические характеристики
Модель | PR-06P | PR-15P | PR-30P |
Предел взвешивания, кг | 3/6 | 6/15 | 15/30 |
Цена поверочного деления и дискретность отсчета, г | 1/2 | 2/5 | 5/10 |
Время непрерывной работы от аккумулятора, часов | 250-900ч в зависимости от типа АБ, температуры и режима работы | ||
Количество отображаемых разрядов дисплея | 5 — индикаторы «Цена» и «Масса» 6 — индикатор «Стоимость» |
||
Питание | от сети: 220В, 50Гц, от АБ: 4В, 4А*ч | ||
Диапазон рабочих температур, °C | -10 ~ +40 | ||
Тип дисплея | ЖК | ||
Размеры платформы, мм | 330 x 235 | ||
Габаритные размеры, мм | 341 x 435 x 474 | ||
Масса, кг | 3 | ||
Производитель | CAS Corporation (Южная Корея) |
Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделий без предварительного уведомления!
Предел взвешивания | 15 кг |
ms2_product_shop_stores | Array |
Точность | 2/5 г |
Размер платформы | 320×210 мм |
Источник питания | Аккумулятор, Сеть 220 |
Тип дисплея | LCD |
Внесены в госреестр РФ | Да |
Поверка | включена в стоимость |
Крепление индикатора | На стойке |
Страна производства | Южная Корея |
Гарантия | 1 год |
Масса с упаковкой, кг | 6.00 |
Линейные размеры в упаковке (ДxШxВ), см | 38x45x52 |
ВЕСЫ ЭЛЕКТРОННЫЕ «PR» РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2
СОДЕРЖАНИЕ: МЕРЫ БЕЗОПАСНОСТИ ……………………………………………………………………………… 5 ТЕХНИЧЕСКИЕ ДАННЫЕ …………………………………………………………………………….. 7 2.1 ОБОЗНАЧЕНИЕ МОДИФИКАЦИЙ
Благодарим за покупку весов электронных PR производства фирмы CAS Corp. (Корея). Просим ознакомиться с настоящим руководством прежде, чем приступить к работе с этими весами. Обращайтесь к нему по мере необходимости. Торговые весы модели PR (далее – весы) относятся к весам среднего класса точности и
1 МЕРЫ БЕЗОПАСНОСТИ Не разбирайте весы. При Не нагружайте весы сверх Весы должны быть заземлюбой неисправности об- допустимого. лены. ращайтесь в техническую службу CAS. Не вытаскивайте вилку из розетки за провод. Поврежденный провод может вызвать поражение электрическим током и привести к пожару.
Регулярно проводите обслуживание весов. Не пользуйтесь для протирки весов растворителями и другими летучими веществами. Не располагайте весы вблизи высоковольтных кабелей, радиопередатчиков и других источников электромагнитных помех. Не допускайте резких ударов по весам во избежание повреждения
2 ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1 ОБОЗНАЧЕНИЕ МОДИФИКАЦИЙ Обозначение модификаций весов PR имеет вид PR-X1X2, где: X1 — обозначение максимальной нагрузки (Max), в килограммах; X2 — B (если присутствует) — дисплей расположен на корпусе весов; X2 — P (если присутствует) — дисплей расположен на стойке. X3 – U
334(ш) х 345(г) х 112(в) 334(ш) х 397(г) х 482(в) для модели без стойки: для модели со стойкой: Масса, кг, не более для модели без стойки: для модели со стойкой: 2.3 3,4 3,7 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕСОВ Программное обеспечение (далее – ПО) весов является встроенным. Идентификационным признаком ПО
3 КОМПЛЕКТ ПОСТАВКИ Перечень поставляемых компонентов приведен в таблице 3.1. Таблица 3.1 – Комплект поставки Кол-во (шт.) 1 1 Наименование Весы PR Руководство по эксплуатации 9
4 ОБЩИЙ ОБЗОР 4.1 ОБЩИЙ ВИД Весы PR производятся в двух модификациях по расположению дисплея: на корпусе весов (модель PR-B) и стойке, закрепленной на весах (модель PR-P). Также весы могут обладать LCD-дисплеем (модель PR-U). Функционально модификация PR-U не отличается от остальных кроме того, что
Разряды дисплея с децимальными точками Рисунок 4.2 — Вид дисплея со всеми включенными сегментами Указатели дисплея Рисунок 4.3 – Вид панели дисплея и расположение элементов на ней со стороны продавца в модели PR-U Указатели дисплея Рисунок 4.4 – Вид панели дисплея и расположение элементов на ней со
Рисунок 4.5 – Вид панели дисплея со стороны покупателя и продавца (модель PR-P) Рисунок 4.6 – Вид панели дисплея со стороны покупателя и продавца в модели PRU Таблица 4.1 – Указатели дисплея УКАЗАТЕЛИ КОГДА ВКЛЮЧЕН Питание от сети. AC На платформе отсутствует груз. 4O3 3 NET Активен режим
4.3 КЛАВИАТУРА Клавиатура служит для управления работой весов. После нажатия на клавишу звучит короткий сигнал, подтверждающий ее срабатывание. Расположение клавиш представлено на рисунке 4.7, а их основное назначение описано в таблице 4.2. Рисунок 4.7 – Расположение клавиш Таблица 4.2 – Основное
5 ПОДГОТОВКА К РАБОТЕ 5.1 УСТАНОВКА ВЕСОВ После транспортировки аккуратно извлеките весы из коробки. Обратите внимание, что у модели со стойкой (PR-P) дисплей подключен к весам и его провода должны располагаться внутри стойки. Убедитесь в отсутствии наружных повреждений. Для установки весов
5.2 ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ВЕСОВ Перед включением проверьте отсутствие груза на платформе. При питании от сети, вставьте вилку шнура питания в розетку. Для включения весов нажмите клавишу . После включения кратковременно высветится версия прошивки весов и логотип «CAS», также будет
6 ПОРЯДОК РАБОТЫ Основное назначение весов – определение стоимости весового товара по его массе и цене одного килограмма. Масса является результатом измерения, а цена за килограмм вводится продавцом с помощью цифровой клавиатуры. Благодаря функции суммирования, возможно определение общей стоимости
светится сообщение <oF>, при этом показания на дисплее «МАССА» будут отображаться. В этом случае следует уменьшить количество взвешиваемого товара на платформе. СТОИМОСТЬ РУБ МАССА КГ ЦЕНА Считайте показания и уберите товар с платформы. Показания массы на дисплее «МАССА» обнулятся и включится
СТОИМОСТЬ РУБ МАССА КГ ЦЕНА Положите тару на платформу. Указатель 4O3 3 выключится. На дисплее «МАССА» высветится результат измерения массы тары (здесь: 0,2 кг). Показание на дисплее «СТОИМОСТЬ» не имеет отношение к массе тары. РУБ /КГ Нажмите клавишу . Показания массы обнулятся и включится
6.3 СУММИРОВАНИЕ ПОКУПОК Весы обладают функцией суммирования стоимости отдельных товаров, благодаря чему существенно облегчается обслуживание покупателей и уменьшается вероятность ошибок. По завершении суммирования можно рассчитать сдачу. В режиме суммирования на дисплее «ЦЕНА» будет высвечиваться
СТОИМОСТЬ МАССА ЦЕНА РУБ КГ КГ Нажмите клавишу . На дисплее «МАССА» высветится <ACC>, что означает то, что был добавлен товар в список суммируемых товаров. На дисплее «ЦЕНА» высветится порядковый номер суммирования (здесь: 1), а на дисплее «СТОИМОСТЬ» суммарная стоимость (здесь: 9,98 руб.). РУБ
СТОИМОСТЬ РУБ МАССА КГ ЦЕНА Нажмите клавишу . На дисплее «МАССА» высветится <ACC>, что означает то, что был добавлен товар в список суммируемых товаров. На дисплее «ЦЕНА» высветится порядковый номер суммирования (здесь: 2), а на дисплее «СТОИМОСТЬ» суммарная стоимость товаров (здесь: 15,96 руб.).
6.4 РАСЧЕТ СДАЧИ Для расчета сдачи выполните пункт 6.3. После получения суммарной стоимости товаров нажмите клавишу . На дисплее «МАССА» высветится <CHo>, что означает то, что активирован режим расчета сдачи. На дисплее «ЦЕНА» высветится суммарная стоимость товаров (здесь: 15,96 руб.). СТОИМОСТЬ
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Диагностика и все виды ремонта должны выполняться только специализированными предприятиями по обслуживанию и ремонту оборудования, которым изготовитель или лицо, уполномоченное изготовителем, предоставило такое право. При эксплуатации весов потребителем должно
8 РАБОТА С АККУМУЛЯТОРОМ Аккумулятор устанавливается в отсеке внизу корпуса весов, закрываемом крышкой с защелками. Время работы весов от аккумулятора составляет около 50 часов. При разряде аккумулятора до предельной величины включается указатель ( в модели PR-U). В этом случае необходимо зарядить
9 ВОЗМОЖНЫЕ ОШИБКИ, ИХ ВЕРОЯТНЫЕ ПРИЧИНЫ И РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ Таблица 9.1 Возможные ошибки, их причины и способы устранения. Сообщение Вероятная причина Рекомендации по устранению <Err Ad UnS> При включении питания Проверьте отсутствие груза на платотсутствует состояние форме, а также
10 ПОВЕРКА При эксплуатации весов в сфере, на которую распространяется Государственный метрологический контроль, весы должны быть поверены. Межповерочный интервал — 1 год. Основное поверочное оборудование – гири класса точности М1 по ГОСТ 732801 «Гири. Общие технические условия». № п/п Дата Фамилия
