Схема подключения видеодомофона commax — как подключить самостоятельно

Безопасность дома, в котором проживает человек и его семья, безопасность офиса или предприятия, всегда были, есть и будут актуальным вопросом. В связи с этим для обеспечения безопасности и сохранности имущества созданы специальные защитные системы, позволяющие отслеживать происходящие события в доме или производственном помещении в момент отсутствия человека на месте.

Наиболее востребованным на сегодняшний день являются видеодомофоны.

Что это такое

Один из видов инженерной сети, предназначенный для охраны объекта и обеспечивающий контроль пространства, и ограничение доступа в те помещения, в которые установлена система и есть видеодомофон.

Составляющие:

1. При входе в помещение устанавливается вызывная кнопочная панель.
2. На двери входа устанавливается электромагнитный звонок.
3. В корпусе панели для вызова устанавливается видеокамера, скрытая от посторонних глаз, со встроенным динамиком и микрофоном.
4. В помещениях с ограниченным доступом устанавливается монитор для получения изображения с видеокамеры. В монитор встроена панель управления, микрофон и динамик.
5. Система, из проводов обеспечивающая единую работу подачи и распознавания сигналов от монитора, видеокамеры и вызывной панели.
6. Также в системе видеодомофона является доводчик, устанавливаемый на двери входа в помещение, и обеспечивающий автоматический режим закрывания двери.

Область применения

Системы видеодомофонов широко применяются во всех помещениях. Охранные мероприятия при помощи такой инженерной системы осуществляются в:

1. Загородных, жилых квартирах, и домах.
2. Складских помещениях.
3. Детских садах.
4. Офисных помещениях и предприятиях.
5. Помещениях с ограниченным доступом.

Цель установки

В целях обеспечения безопасности, постоянного контроля, а также ограничения возможности попасть в помещение гостей, устанавливается видеодомофон. На сегодняшний день именно эта инженерная система слежения и обеспечения безопасности вытесняет большинство охранных систем и устанавливается практически во всех помещениях жилого и производственно предназначения.

Что нужно для подключения

Для подключения видеодомофона нужно подготовить необходимое оборудование для работы:

1. Монитор и провода для соединения.
2. Блок питания и электромагнитный замок.
3. Панель вызывная.
4. Инструменты.

Далее мы подробно расскажем о каждом из элементов видеодомофона более подробно:

1. Блок питания может входить, а может и не входить в комплект видеодомофона. Выбрать блок питания достаточно трудно, так как необходимо рассчитать все элементы, питание которых будет обеспечено данным устройством.
2. Замок. При подключении видеодомофона стоит выбрать замок из двух возможных вариантов, это электромагнитный и электромеханический. Основным отличием этих замков, является то, что электромеханический оснащен обычным механическим замком, работающим с помощью привода, в отличие от электромагнитного работающего от электричества. Выбор того или иного замка при ручной сборке видеодомофона должен определяться условиями и требованиями, предъявляемыми к системе. Стоит учесть важный фактор из группы риска, электромагнитные замки при сбоях в подаче электричества, ввиду своих конструктивных особенностей становятся ненадежными. Электромеханический замок же таких сбоев в системе не дает, именно поэтому такой замок более востребован в частных домах и коттеджах.
3. Монитор. Элемент системы, передающий изображения и звуки того, что происходит в пределах досягаемости системы.
4. Проводка. Провода при установке системы видеодомофона играют большую роль, именно от качества этих элементов зависит бесперебойная работа всей системы. Провода при установке обязательно должны быть изолированы. Специалисты рекомендуют использовать провод, состоящий из трех жил: желтого – для трансляции видео; синего – для подачи звука; и оранжевого – для питания (12 Вольт).
5. Панель вызова видеодомофона. Основной элемент всей системы – голова, фиксирующая действия остальных элементов системы. Важной ролью панели вызова является то, что именно она является тем элементом, который ограничивает возможность входа в помещение до принятия владельцем решения можно войти или нет. Вывод: вызывная панель – это основной элемент устройства, отвечающий за связь между сторонами и идентификации посетителя.
6. Реле для работы видеодомофона в ночное время.
7. Инструменты. При установке системы необходимы следующие инструменты для выполнения работы: Отвертки, тестер, мультимер, паяльник, перфоратор, припой, дрель, буры, сверла.

Варианты подключения системы

У разных производителей видеодомофонов способы подключения могут различаться. Несмотря на то, что функция проводов во всех моделях одна и та же, многие модели имеют схему подключения по четырем проводам. При этом каждая отдельная жила отвечает за выполнение своей определенной функции. Но четырехжильная схема не единственная, существует и двухпроводная.

1. Большинством производителей видеодомофонов в схемах указывается возможность подключения 4 модулей видео с установленным набором контактов для общего, для питания, для видео и аудио. Разъемы для подключения находятся с обратной стороны. К каждому модулю подключается четырехжильный провод в соответствующий разъем.
2. Следующим видом подключения, который используют многие производители – это возможность подключить четыре вызывных блока. Для этого с обратной стороны существует 4 контакта. К контактам, возможно, присоединить до 4 модулей видео или аудио.

Инструкция по монтажу:

1. При установке видеодомофона необходимо в соответствии со СНиП и стандартами безопасности.
2. Для предотвращения попадания напряжения с посторонних сетей электричества необходимо либо заземлить блоки, либо сделать защитное обнуление.
3. Специалистами рекомендуется устанавливать все элементы в специальных монтажных боксах.
4. При выборе замка учесть характеристики: сопротивление обмотки замка, цепь гашения искр и перемагничивания в замке.
5. Использовать качественные элементы лицензионных компаний и производить монтаж строго по инструкции.

Схема подключения

Для подключения видеодомофона самостоятельно необходимо изучить инструкцию и схемы подключения от производителя видеодомофона, приобретенного Вами.

Производитель при изготовлении указывает сведения необходимые для установки оборудования и бесперебойной работы:

1. Высоту установки панели вызова.
2. Сечение кабеля
3. Угол обзора видеокамеры и другие необходимые сведения.

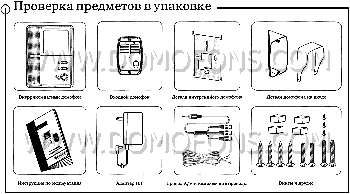

В основном в комплекте системы уже идут все необходимые элементы. Перед установкой нужно проверить все контакты и провода на работоспособность и надежность:

1. Панель для вызова, а также видео и аудиомодуль обычно устанавливается на улице. На панели существует кнопка вызова, которая сообщает владельцу или оператору помещения о намерении посетителя войти. Панель должна быть защищена от прямого попадания солнечных лучей, града, дождя, снега и других влияний окружающей среды.

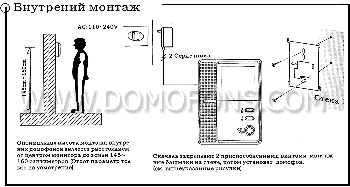

2. Высота монтажа, рекомендуемая к установке от 150 до 160 см от земли.
3. Угол обзора видеодомофоном необходимо выбирать с учетом наиболее полного охвата прилегающей территории.
4. На месте установки панели не должно быть вибраций.
5. Монитор устанавливается внутри помещения в защищенной зоне.
6. В случае если расстояние между элементами не более 145 метров, для подключения, можно использовать комбинированный кабель или витую пару. Если расстояние больше необходимо использовать проводку с сечением 0,22.
7. Кабель для работы видеодомофона и компьютерные провода необходимо устанавливать одновременно.
8. Удаленность провода системы от электропередач обязана быть не менее 502 сантиметров.

Подключаем видеодомофон

1. Необходимо правильно подключить провода к соответствующим контактам.
2. Используйте для подключения инструкцию, которая шла в комплекте с системой.
3. Провода соединять по функциональному предназначению.

Советы мастеров:

1. Не устанавливайте видеодомофон в подвижной части двери.
2. Не повредите пломбу на вызывной панели.
3. Не следует зажимать винты на панели, если система не установлена и не проверена.
4. При большом расстоянии использовать усилители сигнала.

Покупка

Основным критерием в выборе той или иной модели видеодомофона, конечно же, является его функциональность. Для жилых домой, квартир и офисов видеодомофоны гарант безопасности, именно поэтому от качества его работы зависит целостность имущества, а иногда и жизни человека.

Существуют домофоны с разными функциональными особенностями и техническими характеристиками. Можно подобрать:

1. Черно-белую систему.
2. Систему с видеозаписью.
3. Систему с возможностью подключения подъезда многоквартирного дома.

Именно поэтому при выборе этой охранной системы нужно руководствоваться исключительно теми потребностями, которые необходимо удовлетворить с помощью этого устройства.

Обзор моделей и цена

Выбор видеодомофона дело достаточно тяжелое ввиду огромного выбора моделей. Фаворитами среди производителей видеодомофонов являются фирмы производители:

1. Наиболее востребованные модели производителя HA-200 и HA-201. Модели обладают всеми необходимыми техническими характеристиками вкупе с низкой ценой, варьируемой от 2000 до 2700 рублей.
2. Сommax. Производитель предлагает функциональную модель видеодомофона DPV-4PN с переговорной трубкой всего за 2690 рублей.

Как выбрать

Выбор домофона при необходимых познаниях в этой области не составит труда, но если охранная система такого плана является первой для вас, то, безусловно, необходимо изучить, как работает эта система, для чего она предназначена, этапы установки и элементы, необходимые для монтажа устройства.

Для этого написано много статей в интернете, достаточно просто прочитать их. Надеемся, из нашей статьи вы получили ответы на интересующие вопросы, касаемо видеодомофонов. Удачи в выборе!

0,00, (оценок: 0)Загрузка…

Источник: http://hqsignal.ru/camera/oborudovanie/videodomofona.html

Схема подключения видеодомофона



Видеодомофон становится привычным атрибутом у входа в подъезды многоквартирных домов и дарит комфорт и ощущение защищенности в частных домовладениях. Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение.

Благодаря видеодомофону можно не только слышать, но и видеть визитера, находясь в нескольких десятках метров от него. Использование видеодомофона позволяет оградить себя от нежелательных гостей и подозрительных лиц, не вступая с ними в прямое общение. Несмотря на то, что прибор очень прост в использовании, степень защиты, которую он обеспечивает, очень велика.

1. Прежде чем приступить к самостоятельному монтажу видеодомофона, внимательно изучите всю имеющуюся документацию к данному оборудованию. Увы, неверные действия способны полностью вывести из строя компоненты системы домофона. В инструкции к оборудованию производитель часто указывает все необходимые сведения установки для оптимальной его работы:

   • сечение кабеля,
   • высоту установки панели вызова,
   • угол обзора видеокамеры и многое другое.

   Иногда все материалы, необходимые для самостоятельной установки, идут в комплекте с системой.

2. Все электрические соединения проводов стоит проверить, возможно, пропаять и тщательно изолировать, чтобы быть уверенным в их надежном контакте. Особенно это актуально для наружного монтажа. Окисление контактов не только ухудшает качество аудио- и видеосигнала, но может привести к полной неработоспособности системы видеодомофона.

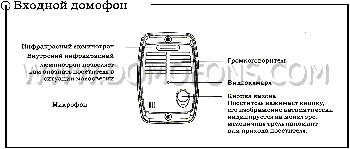

1. Вызывная панель или аудиовидеомодуль устанавливается снаружи возле входной двери либо у калитки ворот. У нее есть кнопка вызова, нажав на которую посетитель сообщает о своем желании войти внутрь. Именно поэтому эта панель называется вызывной. Кроме того в этот прибор встроены миниатюрная видеокамера, микрофон, лампочка, работающая
   в инфракрасном диапазоне, и динамик.

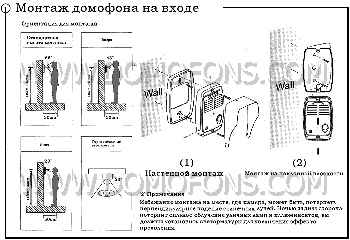

   Место установки вызывной панели должно соответствовать следующим критериям:

   • телекамера должна быть защищена от прямых солнечных лучей;
   • на аудиовидеопанель не должны попадать дождь, град, снег и т.д;
   • угол обзора панели должен быть оптимальным, при рекомендуемой высоте монтажа 150 –160 сантиметров от поверхности земли;
   • место установки не должно подвергать вызывную панель сильным вибрациям.

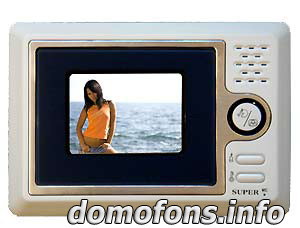

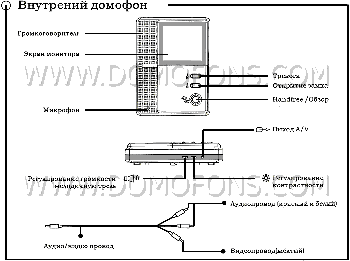

2. Монитор домофона имеет цветной или черно-белый экран с диагональю четыре дюйма, на котором и будет видно все происходящее у входа. Видеомонитор нужно расположить внутри помещения, в удобном для вас месте.

Еще не выбрали домофон? Посмотрите обзор на домофон Vizit, возможно он сможет ответить Вашим требованиям.

Так же рекомендуем сравнить их с домофонами Цифрал, обзор на которые можно найти здесь. Сравнение поможет Вам в выборе.

Чем подключать?

Подключая вызывную панель к видеомонитору, необходимо принять во внимание расстояние между ними. Профессионалы советуют:

1. Если расстояние между ними не превышает пятнадцати метров, то можно использовать для подключения практически любой кабель, хотя предпочтение следует отдать компьютерной витой паре и комбинированному кабелю (КВК).
2. При расстоянии до 30 м использовать провод с сечением 0,22 мм2. При расстоянии от 30 до 50 м – 0,4 мм2.

3. Прокладывая кабельные линии, закладывать кабель КВК и компьютерную пару одновременно. Последняя может пригодиться в процессе эксплуатации домофона для добавляемых нагрузок. Например, еще одной вызывной панели или автономного питания электрического замка.

   Если линия связи прокладывается в земле, то в этом случае рекомендуется использовать пластиковую трубу большого сечения, что позволит легко монтировать дополнительные кабельные линии.

4. Расстояние домофонного кабеля на расстоянии менее 50 сантиметров от линии электропередач или кабеля 220 В неизбежно ухудшит качество звукового и видеосигнала.
5. Для беспроводных видеодомофонов задача прокладки кабеля заменяется необходимостью обеспечить питание обоим компонентам системы: и монитору, и вызывной панели.

1. Очень важно правильно подключить провода к контактам, которые отвечают за передачу аудиовидеосигналов, а также «+» и «-». При неверном подключении может выйти из строя весь канал видеодомофона.
2. Следует учесть, что при подключении вызывной панели к видеодомофону нельзя ориентироваться на цвет кабелей. У различных производителей провода подключения:
   • аудио (Audio),
   • видео (Video),
   • общий (Ground или «-»)
   • «+12В» (ACC)

окрашены в разные цвета. Менять окраску провода – право производителя, поэтому при монтаже необходимо пользоваться инструкцией подключения и прилагаемой электрической схемой. Подключать провода нужно не по расцветке, а по функциональному назначению. Инструкции или схемы подключения можно взять у продавца видеодомофона или найти в интернете.

Варианты подключения

Несмотря на то, что назначение проводов у всех видеодомофонов одно и то же, способ подключения у приборов разных производителей различается. В основном модели видеодомофонов, присутствующие на рынке, имеют четырехпроводную схему
подключения, где каждому сигналу соответствует отдельная жила, но иногда встречаются и двухпроводные образцы.

• У домофонов большинства производителей со схемой, подобной системам фирмы Commax, с обратной стороны имеются четыре разъема для подключения четырех видеомодулей с набором контактов (аудио, видео, общий и «+12В»).Причем каждому аудио/видеомодулю соответствует свой разъем, к которому подключается четырехжильный кабель, идущий от модуля. Если у вас установлено от 1 до 4 видеопанелей, то и к видеодомофону должно быть подключено от 1 до 4 четырехжильных кабеля соответственно.
• Схемы видеодомофонов, подобных моделям InfiniteX, имеют с обратной стороны всего четыре контакта, но при этом они тоже могут работать одновременно с четырьмя вызывными блоками. К этим контактам можно параллельно присоединить от1 до 4 аудио/видеомодулей. Используя переключатели, на каждом аудио/видеоблоке выставляют их порядковый номер.Основные бренды, хорошо зарекомендовавшие себя на рынке видеодомофонов: Commax, Kocom, Slinex,Kenwei, и Gardi.С каждым годом к основным функциям домофонов, а именно: идентификации посетителей и возможности удаленного управления входными замками – добавляются новые, дополнительные:
• запись и просмотр фото, аудио- и видеоинформации, благодаря встроенной памяти или подключаемым носителям;
• возможность подключения дополнительных видеокамер;
• функция интерком;
• подключение видеодомофона к телевизору, к телефонной линии;
• функция встроенного видеорегистратора;
• переадресация вызова с видеодомофона на мобильный или стационарный телефон;
• управление видеодомофоном через интернет.

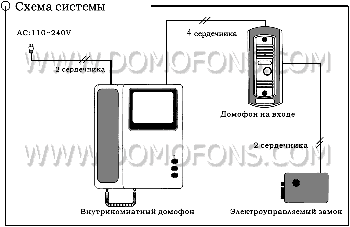

Общая схема подключения:

Номер контакта	Цвет провода	Назначение
1	красный	аудио A
2	синий	минус GND
3	жёлтый	+12V
4	белый>	видео V

Схема подключения Commax DPV-4HP

Схема подключения видеодомофона Commax DPV-4PF2

Источник: http://occtv.ru/dostup/domofon/skhema-podklyucheniya-videodomofona.html

Инструкция по установке и подключению видеодомофона

Покупка дорого оборудования с набором различных дополнительных опций не гарантирует качественной работы техники и передачи четкого сигнала, в случае не правильных подключения или настройки видеодомофона.

Схема устройства видеодомофона на картинке

Установка в квартире и офисе

В основную комплектацию видеодомофона входят:

• панель с экраном;
• вызывная панель;
• дополнительная видеокамера;
• блок питания;
• электромеханический или электромагнитный замок;
• доводчик на дверь.

Процесс установки видеодомофона в квартире или офисе имеет следующую последовательность:

1. в первую очередь, выбирается место установки панели с монитором;
2. затем протягивается кабель от установленной панели с монитором к электрощитку (при желании кабель можно уложить в заранее смонтированный короб);
3. далее крепится панель с монитором, как правило, на уровне глаз, и проводится подключение проводов (подключать провода следует согласно инструкции производителя);

На фото квартирный видеодомофон с трубкой

4. на входную дверь устанавливается электромагнитный замок с доводчиком;
5. устанавливаются камеры видеонаблюдения;
6. завершающий этап заключается в подключении источника питания и соединения проводов между собой.

Как подключить в частном доме?

В частном доме с большой прилегающей территорией достичь высокого уровня комфорта и безопасности можно установив видеодомофон на уличную калитку. Процесс установки видеодомофона в частном доме практически не отличается от установки в квартире.

• В помещении устанавливается панель с монитором,
• прокладывается от установленной панели кабель к заранее отмеченному месту (на калитке) установки вызывной панели,
• затем подключается к выведенному кабелю
• монтируется вызывная панель (как правило, на высоте полутора метров).

При установке видеодомофона в частном доме рекомендуется использовать кабель КВК.Схема подключения видеодомофона в частном доме на изображении

Как подключить вызывную панель?

При установке видеодомофона, например, в многоквартирных домах, может возникнуть необходимость подключения  нескольких вызывных панелей на один видеодомофон. В данной ситуации, стоит озаботиться об этом заранее и приобрести четырехканальный видеодомофон. Для каждой устанавливаемой вызывной панели к панели с монитором прокладывается отдельный четырехжильный провод.

Подключение к подъездному домофону

В случае установки видеодомофона в квартире, расположенной в многоквартирном доме, возникает необходимость подключения видеодомофона к подъездному домофону.

Подключив оборудование к подъездному домофону, можно будет на экране видеть не только подъездную площадку перед дверью квартиры, но и площадку перед подъездной дверью, к тому же с помощью домашнего видеодомофона можно будет открывать подъездную дверь.

Подключение аппаратуры к подъездному домофону осуществляется посредством блока сопряжения.

• Блок сопряжения может монтироваться как снаружи (в щитке или рядом с дверной коробкой на входе в квартиру), так и внутри помещения (находится в корпусе видеодомофона).
• Наружный блок сопряжения подключается к видеодомофону через разъем, предназначенный для подключения панели вызова.
• Через сам блок сопряжения к видеодомофону уже можно подключить линию подъездного домофона, видеокамеру и вызывную панель.

Схема подключения видеодомофона к подъездному домофону на снимке

Схема обвязки

Стандартная схема подключения уличного видеодомофона на две вызывные панели

Подключение видеодомофона с электрозамком

Замки, устанавливаемые на двери при монтаже видеодомофона, бывают двух видов:

1. электромеханические замки (открываются и закрываются за счет электрического привода);
2. электромагнитные замки (представляют собой два магнита).

При установке видеодомофона с электрозамком, необходимо позаботиться об отдельном блоке питания для замка.

При установке электромагнитного замка следите, чтобы притягиваемая панель находилась на подвижной стороне двери, а сам замок на не подвижной.

Схема подключения видеодомофона с электромеханическим замком на картинкеСхема подключения видеодомофона с электромагнитным замком

Если отключили за неуплату

Как правило, отключение домофона производят в этажном щитке. Для подключения, естественно, надо открыть щиток, найти в нем коммутатор, шину единиц и шину десятков.

К шине десятков (определить данный кабель можно по подключению нескольких квартир на одной жиле) подключается плюс от трубки домофона. Затем к шине единиц подключается кабель десятков.

По завершении работ все аккуратно изолируется.

Стоимость установки в квартире

• установка и настройка настенного видеодомофона – 1000 руб.;
• сопряжение видеодомофона с подъездным – 1300 руб.;
• установка вызывной панели – 800 руб.;
• установка электромеханического замка на дверь – 2200 руб.;
• установка электромагнитного замка на дверь – 1500 руб;
• установка блока питания на систему контроля доступа – 800 руб.

Где заказать установку и подключение видеодомофона?

Где заказать в Москве:

1. Компания «Альгис», 2-й Южнопортовой проезд, д. 10, стр. 12. Тел.: + 7 (495) 995-88-09;
2. Компания «Век СБ», ул. Городецкая, д. 8. Тел.: + 7 (495) 943-78-47;
3. ООО «Око-СБ», ул. Барклая, д. 8. Тел.: + 7 (495) 589-67-37.

Где заказать в Санкт-петербурге:

1. Компания «Страж», ул. Магнитогорская, д. 51. Тел.: + 7 (812) 959-90-27;
2. ООО «Наш Домофон», пр. Обуховской обороны, д. 271, лит. А, оф. 319. Тел.: + 7 (812) 633-36-20;
3. Компания «Nomitek», ул. Самойловой, д. 5. Тел.: + 7 (812) 385-58-20.

Видео

Смотрите видео инструкцию по подключению видеодомофона:

Современные модели видеодомофонов обладают различными дополнительными опциями (например, способны поддерживать функцию видеозаписи, а также передавать сообщения с информацией о посетителях на мобильный телефон владельца квартиры, удаленно открывать входную дверь), поэтому для установки видеодомофонов рекомендуется обращаться к услугам специалистов, в противном случае при некорректном соединении проводов или неправильной настройки оборудования можно повредить устройство.

Источник: http://vidsyst.ru/domofon/videodomofon/instrukciya-po-ustanovke-i-podklyucheniyu-videodomofona.html

COMMAX – обзор самого популярного в России корейского домофона

Commax- южнокорейская торговая марка. Благодаря качеству и разнообразию модельного ряда, стала популярной в России. Компания Commax входит в ТОП-50 компаний, производящих высококачественную и конкурентоспособную продукцию.  В настоящее время видеодомофоны лучше защищают жилье от “незваных” гостей.

Основные модели

Commax DVP-4HP – чёрно-белый видеодомофон с трубкой на 1 камеру. Диагональ 4 дюйма, возможность подключения одной вызывной панели, одной дополнительной трубки, блока памяти VM-64H на 64 кадра, АС 100-220В, температурный режим от -10 до +40.

Commax DVP-4MHT- чёрно-белый экран видеодомофона с трубкой на 2 камеры. Диагональ 4 дюйма, можно подключить к подъездному домофону через блоки сопряжения, подключение блока памяти и дополнительных трубок не предусмотрено, АС 100-220В, рабочая температура от -10 до +40.

Commax CDV-71AM – цветной монитор видеодомофона без трубки на 2 камеры. Экран 7 дюймов TFT LCD, подключение дополнительных 2-х вызывных блоков, 2 камер CCTV, трубки DP-4VHP, встроенная энергонезависимая память на 128 кадров, вызов и связь “трубка-монитор”, функция “картинка в картинке”, AC 110-240В, накладное исполнение, работает при температуре от 0 до +40.

Компания выпускает аппараты разных типов:

1. Подъездные;
2. Аналоговые видеодомофоны и цифровые;
3. Индивидуальные, применяются в офисах или частных домах.

Базовые элементы аппарата для всех моделей одинаковы, не считая отличия в функциональном наборе.

В дисплеи входят цветные TFT-матричные экраны размером 3,5–10,2 дюйма.

Раньше выпускали черно-белые видеодомофоны, которые еще используются на местах где были установлены. На сегодняшний день монохромные матрицы устарели и уже не применяются в сборке новых моделей Commax.

Где необходим особый контроль на участках, устанавливают аппараты предусматривающие видеонаблюдения от 2 до 4 каналов.  К таким каналам подключаются дополнительные вызывные панели или камеры. Новые мониторы типа handsfree дают возможность обходиться простым нажатием кнопки без применения переговорной трубки.

Схема подключения

Выполняется установка видеодомофона из следующих элементов:

• панель вызова,
• контроллер,
• электрозамок,
• блок питания на 12В
• и видеокамеры.

Принцип соединения элементов между собой достаточно легкий. Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Почти во всех случаях вместо второй панели все же ставится камера. Таким образом вы сможете видеть посетителя и решать- открывать дверь или нет.

Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и камеры подает напряжение тока 12В, трансформированная величина. Она получается в результате изменения бытового неустойчивого напряжения 220В блоком питания.

В конструкции рассчитаны применении двух электрических замков, несмотря на это можно оставить всего один или вовсе исключить из схемы.

Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель.

Если вместо второй вызывной панели ставится видеокамера, то по одному каналу проходит звук, а по второму идет изображение. Чаще всего видеокамеру устанавливают прямо перед входом в жилище, а панель вызова перед входом в длинный коридор, пройдя который, посетитель оказывается в кадре объектива.

Если дом большой, зачастую одного домофона недостаточно. В этом случае можно подключить второй. Один устанавливаем на первом этаже, другой на втором.

Порядок подключения

В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Для обеспечивания подсветки в темное время суток, вызывной блок снабжен инфракрасным элементом.

К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Для удобства подключения провода отличаются по цветам. Красный — аудиосигнал. Синий — общий. Жёлтый — питание 12 В. Белый — видеосигнал.

Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели. Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нельзя ставить домофон в помещениях с высокой влажностью, это может привести к поломке или замыканию аппарата.

Так же во время грозы стоит отключать прибор во избежание замыкания или установить молниезащиту, так как устройства фирмы Commax чувствительны к молниям. Главная основа безопасности- установка заземления. В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза.

Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Так же при подключении следует учесть, что чрезмерный нагрев приводит к поломке. Поэтому ни в коем случае не допускать попадания прямых солнечных лучей на устройство.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Он не даст магнитным полям образовывать токов наводки, что является причиной фиктивного сигнала.

Такой кабель необходимо использовать при расположении проводов недалеко от высоковольтных линий. Труба, в свою очередь, надёжно защищает соединительные провода от внешних воздействий.

Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов. Поэтому важно следить за целостностью проводки.

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов.  Затем как подключили все элементы, следует проверить повторно правильность соединения. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен.

Перед подключением монитора и камеры убедитесь что монитор не соединен с сетью. Подачу напряжения следует производить, когда шнур питания подключен к розетке. По окончанию установке включите устройство и сделайте контрольную проверку работоспособности всех элементов.

Особенности обслуживания+

Домофон commax является альтернативной заменой дорогим электронным и ненадежным механическим кодовым замкам.

Достоинствами его использования будут: отсутствие посторонних личностей, чистота на территории, предотвращение краж писем и печатной продукции. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения:

• Нужно согласие большинства жителей дома или подъезда;
• Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. Тем не менее высококачественные работы и используемые материалы являются залогом многолетней беспроблемной эксплуатации.
• По окончанию гарантийного периода, необходимо будет платить ежемесячную плату за обслуживание и периодическую профилактику, что бы оборудование не вышло из строя.

О сложностях, с которыми вы можете столкнуться при ремонте этого видеодомофона, читайте здесь.

Дополнительные возможности

В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

Панель домофона Commax дает возможность вывести изображение с видеодомофона на телевизионный экран, путем подключения телевизора к соответствующему интерфейсу.

Электромагнитные замки способны работать некоторое время после отключения электроэнергии, за счет накапливания небольшого количества заряда.

Однако при длительном отключении, вход в помещение разблокируется и станет свободным.

Установка дополнительного механического замка будет наиболее подходящим выходом из данной ситуации, также установка бесперебойного источника питания обеспечит работоспособность исполнительных устройств системы на сутки.

Большинство устройств имеют довольно небольшой объем встроенной памяти, ее достаточно чтобы сохранить изменения в текущих настройках, однако не хватит для хранения видеоданных за значительный период времени.

Для удобства в комплект видеодомофонных систем входят карты памяти. Они могут снимать и сохранять от 128 кадров. Фотоснимок выполняется так, что о нем и не подозревает посетитель.

В домофоне есть функция, которая позволяет записывать видео отдельных элементов. Частоту записи определяет сам владелец.

Подходит для людей, часто отсутствующих дома. Так же записи могут отправляться на вашу почту или телефон, если установлена модель класса люкс.

Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Данные приборы начинают записывать при возникновении движения в пределах видеокамеры.

Еще одним преимуществом продукции южнокорейской компании COMMAX является возможность объединение домофона в современную систему «умный дом». Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Заключение

Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в 117 странах. Кроме этого, оборудование имеет стильный дизайн и многофункциональность, что позволяет производителям увеличить количество выпускаемых моделей с новейшими степенями защиты.

Источник: https://svs.guru/domofony/commax-obzor.html

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

В современных подъездах в качестве пропускного устройства наиболее часто установлены специальные разговорные приборы. Они позволяют беречь Вашу безопасность и сохранность имущества. Подключение домофона Vizit (Визит), Falcon Eye, Commax (Коммакс) и Метаком чаще всего выполняется специальными обслуживающими компаниями, но это можно осуществить и своими руками.

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

Фото – конструкция системы

Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

1. Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
2. Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
3. Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю;Фото – схема замка
4. При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент.Фото – подключение домофона Коммакс

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD).

В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру.

В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

Фото – схема соединения проводов видеодомофона

Виды домофонов

Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. В зависимости от вида разнится их подключение:

1. Цифровые (Eplutus EP-2297C, Gardi GRD, Hyundai HA-201);
2. Координатно-матричные (AVC-305, Commax CDV-DPV-43 MTN, Laskomex).

Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры.

В данном случае для сопряжения используются так называемые джамперы, которые по витой сетке передают сигналы к конкретной трубке. Каждая трубка в свою очередь оснащена микросхемами.

Очень удобно, что к такому контроллеру можно подключить все квартиры не только в подъезде, но и на конкретном этаже.

Схема подключения домофона координатно-матричного типа более простая надежная, поэтому пользуется большей популярностью. К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку. Подключение производится при помощи проводов десяток и единиц, т. е.

, каждая квартира обозначена двумя кабелями, номера которых не повторяются. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. После этого модулятор преображает и обрабатывает полученную информацию и подключается к одной определенной «Единице» и одному «Десятку».

После благодаря электромагнитному реле по телефонной линии LIN происходит соединение с определенной квартирой.

Фото – схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

Фото – блок управления домофоном

Правила монтажа домофонов VIZIT

Подключение

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

1. К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
2. Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
3. Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
4. После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Что делать, если отключили домофон Факториал, Eltis от сети питания:

1. Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку;Фото – маркировка проводов при подключении
2. После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
3. Обязательно следите за полярностью;
4. При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

Источник: https://www.asutpp.ru/podklyuchenie-domofona.html
