Первым делом хочу поздравить всех с наступающим новым 2012 годом! От родителей в подарок получил такой вот ништячек) До нового года не дождался, уже поставил)) Думаю вещь очень нужная.
______________________________________________
CarCam T9 Автомобильный видеорегистратор — -подсветка c 2 я сверхмощными светодиодами, 2″ TFT цветной ЖК-дисплей. Вращение камеры на 270 градусов.
вариант разрешения записи на выбор:

VGA 640×480 Пикс, 30 кадров в секунду
D1 720×480 Пикс, 30 кадров в секунду
HD 1280×980 Пикс, 30 кадров в секунду
2″ TFT цветной ЖК-дисплей. Вращение на 270 градусов
Камера: 1/4″ CMOS, High-Definition (HD), 3 Мпикс
Угол обзора камеры 140 градусов
Угол поворота камеры 180 градусов

Видео формат AVI
Фото режим выбор: 12М, 8М, 5М, 3М, 2М, 1.3М
Фото формат JPG
Зум 8-и кратный цифровой
Регулируемые промежутки записи по времени: 1 мин, 3 мин, 5 мин (время файла)
Выбор запись по промежуткам или до полного заполнения и по циклу
Запись звука (встроенный микрофон)
Поддержка карт памяти типа SD/ MMC от 256МВ до 64 Гб
Интерфейс: USB 2.0
AV-видео выход
Отображение на мониторе даты и времени записи
Встроенная батарея литий-ионная 700 мАч
Питание от автомобильного прикуривателя или сетевого адаптера (5 вольт)
Возможность просмотра видео на мониторе регистратора

ЖК-дисплей 2.0 LTPS (4:3)
Объектив 140° широкоугольный объектив с высокой разрешающей способностью
Языки интерфейса 1) Английский, 2) Китайский (традиционное письмо), 3) Китайский (упрощенное письмо), 4) Японский, 5) Русский
Разрешение видео VGA/D1/HD(1280×960)
Формат видео AVI
Разрешение фото VGA
Формат фото JPG
Карта памяти Micro SD
Микрофон/динамик Да
Таймер 2 сек/10 сек/10+2 сек
Подсветка 2 сверхярких светодиода
ТВ-режим PAL/NTSC
Частота 50 Гц / 60 Гц
USB-порт USB 2.0
Питание 5 В 500 мА
Батарея Перезаряжаемая литиево-и

Комплектация:
видеорегистратор CarCam T9
USB кабель
AV-кабель
кабель питание от автомобиля 12V
инструкция
крепление присоска на лобовое стекло
Made in Taiwan

Инструкция к видеорегистратору HD DVR

Изображение и функциональные составляющие:

1. Слот для карты памяти SD/MMC

2. Индикатор работы (синий), индикатор зарядки (красный)

3. Микрофон
4. Кнопка «REC/Snap» — кнопка записи

6. Кнопка «On/Off» — кнопка включения/выключения

7.8.Кнопки «Down/Up» — кнопки «Вниз» и «Вверх»

9. Кнопка «Mode» — кнопка переключения режимов

14. Кнопка сброса настроек

15. Отверстие для крепежа

16. LCD экран 2,5 дюйма

A) Встроенная литий-ионная батарея

Видеорегистратор включается нажатием кнопки «On/Off» (6) в течение 3-х секунд и выключается повторным нажатием этой же кнопки.

Зарядка: присоедините кабель USB или кабель автомобильной зарядки. Индикатор зарядки загорится красным цветом и потухнет, когда батарея полностью зарядится.

B) Питание от автомобильной зарядки

Видероегистратор начнет работу и запись при заводе автомобиля от ключа зажигания и выключится и сохранит последний записанный файл при выключении автомобиля.

Видеорегистратор начнет запись по умолчанию при включении, индикатор работы начнет мигать, показывая, что идет запись. Записываемые файлы сохраняются на карту памяти SD/MMC. Для остановки записи нажмите кнопку «REC/Snap» или заглушите автомобиль, индикатор работы перестанет мигать.

Включите видеорегистратор и нажмите кнопку «Mode» — кнопку переключения режимов (9) для переключения режимов камеры. Для того, чтобы сделать фото, нажмите кнопку «REC/Snap» (4).

Включите видеорегистратор и нахмите кнопку «Mode» (9) 2 раза для входа в режим просмотра, нажмите кнопки «Down/Up» (7), (8) для выбора нужного файла. Для просмотра и остановки файла используйте кнопку «REC/Snap» (4) Если же вы хотите удалить файл, нажмите кнопку «Menu» (5), выберите режим удаления (один файл или все) и подтвердите удаление кнопкой «REC/Snap» (4). Также вы можете в этом режиме отрегулировать громкость (уровень от 1 до 8).

Включите видеорегистратор и нахмите кнопку «Menu» (5) для входа в меню установок. Для выбора используйте кнопки «Down/Up» (7), (8), для подтверждения выбора используйте кнопку «REC/Snap» (4). Для выхода из меню установок еще раз нажмите кнопку «Menu» (5).

1 .Размер: Выберите [1280×960 /720×480/ 640x480pixels]

2. Впечатывание времени в кадр : выберите Выкл/Дата/Dateдата и время

3. Датчик движения: выберите Вкл/Выкл

Примечение: Когда включен датчик движения, камера начнет запись при движении объектов в поле зрения объектива и прекратит запись после прекращения движения объектов.

4.Запись звука:Выберите Вкл/Выкл.

5.Время записи: выберите [2/5/15] минут для того, чтобы установить время записи одного видеосегмента.

1.Размер фото :1.3M/VGA

Включите видеорегистратор и нахмите кнопку «Menu» (5) дважды для входа в меню установок

1.Форматирование: Выберите этот пункт, если вы хотите отформатировать карту памяти.

2. Язык: Выберите [English/Chinese/Japanese/Русский]

3. Перезагрузка системы: Выберите [Да или Нет]

4. Частота кадра: выберите [50/60Hz].

5. Установка даты и времени: установите правильную дату и время, используя кнопки «Down/Up» (7), (8) и кнопку «REC/Snap» (4).

Режим USB (присоединение к компьютеру

Присоедините видеорегистратор к компьютеру с помощью кабеля USB, в Проводнике появится съемный диск, файлы хранятся в папке Съемный диск /DCIM/100DSCIM. В это время вы можете скопировать файлы на компьютер.

1) Пожалуйста, установите в видеорегистратор карту памяти SD/ MMC перед началом записи.

2) Этот видеорегистратор записыват видео сегментами по 2/5/15 минут (время записи устанавливается в меню).Когда карта памяти переполняется, видеорегистратор начинает записывать с начала карты памяти, автоматически стирая самые старые сегменты. При этом первые 3 секунды запись не производится для очистки карты памяти.

3) Пожалуйста, используйте только автомобильную зарядку, идущую в комплекте.

1) Разрешения видеозаписи:1280×960/720×480/640×480 пикселей

3) Размер видеосегментов: 2/5/15 минут

4) Питание: встроенный литий-ионный аккумулятор или автомобильная зарядка 12V/24V.

5) Поддержка карт памяти SD/MMC (От 1GB до 32GB)

Источник

Как настроить видеорегистратор за 7 простых шагов?

Видеорегистратор докажет вашу невиновность в ДТП, подскажет, кто «зацепил» авто на стоянке и иногда даже поможет в расследовании преступления. Но купить устройство — полдела, важнее — правильно его настроить. Рассказываем, как это сделать за 10 минут.

Вам пригодится

Видеорегистратор Digma FreeDrive 600-GW Dual

Видеорегистратор Mio MiVue 812 Black

Видеорегистратор Navitel MSR300 GPS

Видеорегистратор Telefunken TF-DVR33FHD

Видеорегистратор с радар-детектором Neoline X-COP 9100z

Видеорегистратор Neoline X-COP 9200

Содержание

Качество и разрешение видео

Контрастность, баланс белого и экспозиция

Как настроить запись файлов в циклическом режиме

Как настроить дату и время

Дополнительные функции и настройки

Сброс установок до заводских значений

Качество и разрешение видео

У видеорегистратора, в зависимости от модели, есть разные типы записи: «Тревога» (запись начинается, если сработали датчики движения), «Постоянная» (фиксация всего в непрерывном режиме), «Движение» (запись начинается после запуска мотора). Их настраивают вручную. Поэтому, подключив видеорегистратор впервые, сразу настраиваем тип записи в настройках меню. Лучше выбирать запись при движении («Тревога» или «Движение») — занимает меньше места и фиксирует только нужную информацию. Далее смотрите на параметры:

После настроек важно проверить качество записи, чтобы убедиться в чёткости картинки. Если невозможно разглядеть номера других машин или другие детали — лучше увеличить разрешение, даже если видео займёт больше места.

При этом важно учитывать, что чем выше разрешение, тем больше места будет занимать изображение. Например, при разрешении 1920×1080 на карту объёмом 32 ГБ записывается видео длительностью до 10–15 часов.

Для удобной эксплуатации видеорегистратора нужно также настроить яркость и подсветку экрана. Они устанавливаются на ваше усмотрение в настройках, но нужно учитывать, что чем выше яркость и дольше работа подсветки, тем быстрее расходуется заряд аккумулятора.

Контрастность, баланс белого и экспозиция

От этого параметра зависит, насколько ярким будет изображение. В большинстве случаев достаточно автоматических настроек, чтобы устройство самостоятельно анализировало внешние условия и подстраивало под него параметры.

Вручную настраивать экспозицию нужно только в том случае, если качество записи вас не устраивает — например, появились засветы или видео слишком тёмное.

Как настроить запись файлов в циклическом режиме

Цикличная видеозапись в видеорегистраторе фиксирует всё происходящее в виде коротких роликов. Когда место на устройстве заканчивается, перезаписываются старые файлы, поэтому запись ведётся постоянно. Есть модели с непрерывным режимом — запись ведётся без паузы (получается одно длинное видео), а после заполнения памяти — останавливается. Чтобы продолжить запись, нужно вручную очистить накопитель и заново запустить съёмку.

Чтобы включить цикличную запись, выберите соответствующий параметр в разделе «Режим» в меню настроек (может также называться «Круговой»).

Далее необходимо настроить длительность отдельного видео — от 1 до 15 минут, в зависимости от объёма памяти. Чем короче ролики, тем легче найти нужный (файлам видео присваивается порядковый номер), но пауза между ними будет возникать чаще.

Как настроить дату и время

Правильно настроить дату и время важнее, чем кажется. Именно на них ориентируются сотрудники ГИБДД и суд в спорах.

Для правильной настройки этих параметров нужно:

• извлечь SD-карту и подключить её к компьютеру или ноутбуку через переходник или картридер;
• дождаться окончания синхронизации устройств;
• нажать на иконку SD-карты правой кнопкой и выбрать опцию «Форматирование» (не забудьте заранее сохранить важную информацию на другом устройстве, так как все данные будут удалены безвозвратно);

• открыть карту, нажать правую кнопку мышки, выбрать функцию «Создать текстовый файл» и установить для него любое название;
• открыть новый файл и записать дату и время в формате ДД.ММ. ГГ и ЧЧ.ММ.;
• поставить SD-карту обратно в видеорегистратор и включить его.

Система автоматически обновит время.

Дополнительные функции и настройки

Антирадар

Чтобы видеорегистраторы вовремя сообщали о радарах с фиксацией скорости, а вы не получили штраф, нужно сделать 4 простых действия.

• зайти в настройки радар-детектора;
• выбрать радиус срабатывания — соотношение скорости автомобиля и расстояния до камеры ГИБДД. Обычно это 1–5 км. Но советуем выбирать максимальное значение, чтобы среагировать заранее;

• установить ограничение спидометра. Как только вы превысите скорость, то видеорегистратор подаст специальный сигнал;
• выбрать радиочастоты, на которые будет реагировать устройство (лучше выбирать все доступные в регионе варианты, которые отобразятся в меню — так вы не пропустите никакие радары).

Модуль GPS

Видеорегистраторы с такой опцией привязывают каждое видео к точным координатам. Помимо них, на видео указана и ваша скорость. Это полезно в спорной ситуации, чтобы доказать отсутствие превышения скорости.

Для включения данной функции нужно зайти в настройки и выбрать «включение GPS» в меню. После этого проверьте корректность обрабатываемых данных — координаты машины будут сохраняться в отдельный файл по таймкоду. Если погрешность значительная (при просмотре можете заметить, что некорректно указано место, где вы находились в определённое время), стоит установить внешнюю антенну. Это передаст более точные данные.

При настройке GPS установите облачные карты, например, Google Maps или «Яндекс.Навигатор» — они постоянно обновляются.

Контроль границ полосы движения

Эта опция повышает безопасность на дороге — чувствительные датчики считывают дорожную разметку и предупреждают о выходе за пределы полосы.

Чтобы настроить камеру для контроля границ полос, нужно:

• выбрать в меню девайса функцию калибровки датчиков;
• нажать на тонкую настройку и дождаться, пока на экране появятся изображения с объектива камеры с полосами привязки сверху;
• установить верхнюю линию по уровню горизонта;
• совместить нижнюю черту с капотом автомобиля.

Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.

Датчик движения

Он же парковочный датчик. Видеорегистраторы с такой функцией автоматически начинают запись при любом движении после остановки автомобиля и выключения двигателя.

Для включения датчика нужно:

• зайти в меню девайса;
• выбрать датчик движения и нажать на иконку;
• перейти на рабочий стол и проверить корректность работы, например, выйти из машины и постучать в окно. Если датчик работает, автоматически начнётся запись.

Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.

Сброс установок до заводских значений

Сброс настроек помогает, когда девайс начинает слишком долго реагировать на команды или некорректно отображает информацию времени или места. Сброс установок удалит всю информацию, поэтому не забудьте её сохранить.

Чтобы сбросить видеорегистратор, нужно:

• зайти в раздел системных параметров в меню;
• выбрать опцию возврата к заводским настройкам;
• подтвердить свои действия;
• дождаться перезагрузки и заново настроить устройство.

Если сброс настроек не решил проблему, поможет сервисный центр.

Источник

Я давно хотел приобрести себе в автомобиль видеорегистратор. Мне повезло, на ближайший день рождения я получил его в подарок от родственников. Я не знал как он снимает, как его установить в машину, нужно было разобраться в меню, но все это оказалось достаточно несложным делом.

• Меню: особо непонятных пунктов в настройках нет. Интерфейс на русском языке. Дата и время установлены автоматически, не требуют корректировки. Циклическая запись по 3, 5, 10, 15 минут. Режимы фото-, видеосъемки, режим просмотра файлов. Разобраться довольно-таки просто.

• Крепление: на присоске, встает на стекло легко, не съезжает, держится прочно. Имеются рычажки настройки регистратора, если нужно подтянуть его вперед, либо отодвинуть назад от стекла, влево, либо вправо вдоль стекла. Жестко фиксируется на стекле. Это все работает до — 30’С, ниже этой температуры присоска становится деревянной и регистратор попросту отваливается от стекла.

• Регистратор: на сколько хватает заряда батарейки — не проверял, всегда стоит на подзарядке. Камера имеет возможность настройки по вертикали, т.е. можно её наклонять вниз и вверх на 180′ на самом регистраторе, это очень удобно когда уже закрепил регистратор на стекло, а он снимает капот, приподнял камеру и все готово. Экран не съемный, но его можно крутить как хочешь в любую сторону, но в связи с этим он очень недолговечный, поэтому лучше просматривать отснятое на компьютере.

• Качество видео: оставляет желать лучшего. То, что написано HD, это вероятнее всего надежда производителя, а не реальность. Регистрационные номера видно только когда подъедешь впритык к впереди стоящему автомобилю и остановишься, на ходу все размыто. Представлю фото реальных съемок с автомобиля:
  Лето, день, ясно:



  Осень, ночь, освещенная дорога:



  Зима, ночь, освещенная дорога:

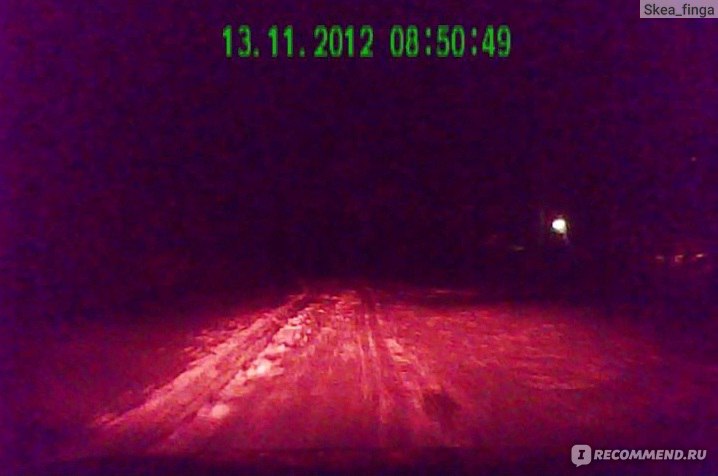

  Зима, ночь, неосвещенная дорога:



• Комплектность: крепление, USB шнур, зарядное устройство в прикуриватель длиной около 2х метров (при желании можно протянуть так, что не видно будет), флеш-карта micro SD на 4 Гб (около 2х часов записи, после автоматически перезаписывается).

Также возле камеры есть светодиодные фонарики, которые практически бесполезны, только если что-нибудь в машине в темноте поискать…

В интернете цена на этот регистратор около 2500 рублей. Я считаю, что если в приоритете хорошее качество видео (чтобы регистрационные номера было видно), то лучше добавить 2000-2500 рублей и купить что-то другое, более качественное
