Реле времени ВЛ-46

Общие сведения о реле ВЛ-46

Реле времени ВЛ-46M1 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.

Реле ВЛ-46M1 является малогабаритным функциональным аналогом реле ВЛ-64, ВЛ-66 и может использоваться для их замены

Реле имеет широкий диапазон установок времени (0,1с…99 час) и питающих напряжений (24…220В постоянного или переменного тока). Реле является универсальным устройством и может функционировать в любом из 4 режимов.

Технические характеристики ВЛ-46

Характеристики Значения Напряжение питания (переменного или постоянного тока) 24…220В Потребляемая мощность не более 1,4Вт Допустимые отклонения напряжения питания -15…+10% Временной диапазон 0,1…9,9 (с/мин/ч),
1…99 (с/мин/ч) Средняя основная погрешность 0,2% Погрешность от измениения температуры на 1°С 0,1% Время повторной готовности 0,1с Время возврата 0,1с Номинальные режимы коммутации на одну контакт-
ную группу (количество циклов срабатывания, не
менее) 0,1А 12В (

) Степень защиты реле ІР40 Степень защиты выводных зажимов ІР20 Максимальное сечение присоединяемых проводов 2.5 мм 2
(с гильзой 1.5 мм 2 ) Масса 0,12 кг

Устройство и работа реле ВЛ-46

Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Каждому из 4 режимов работы соответствует определенное положение DIP-переключателей.

Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а диапазон — DIP-переключателями 4, 5 и 6.

Исполнительное реле имеет две группы переключающих контактов с выдержкой времени.

При подаче питания идет отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выходное реле не сработало), или оранжевым (при сработавшем выходном реле). По завершению отсчета времени и выключенном исполнительном реле светодиод светится зеленым цветом. При сработавшем реле — светится оранжевым цветом.

Временные диаграммы работы ВЛ-46М

Габаритные размеры ВЛ-46

Схема подключения ВЛ-46

Купить ВЛ-46 или другое реле времени ☎ (044) 594-72-11

Источник

ВЛ-46М1 реле времени

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.

Является малогабаритным функциональным аналогом реле ВЛ-64, ВЛ-66, и может использоваться для их замены.

• Выдержки времени: 0.1…9.9, 1…99 (с, мин, ч)
• Напряжение питания, постоянный и переменный ток: 24…220 В
• Степень защиты реле: IP40
• Степень защиты выводных зажимов: IP20
• Монтаж: на DIN-рейку или на плоскость
• Диапазон рабочих температур: от -20 до +45°С

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.

Является малогабаритным функциональным аналогом реле ВЛ-64, ВЛ-66, и может использоваться для их замены.

• Выдержки времени: 0.1…9.9, 1…99 (с, мин, ч)
• Напряжение питания, постоянный и переменный ток: 24…220 В
• Степень защиты реле: IP40
• Степень защиты выводных зажимов: IP20
• Монтаж: на DIN-рейку или на плоскость
• Диапазон рабочих температур: от -20 до +45°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Может функционировать в любом из 4 режимов. Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Каждому из 4 режимов работы соответствует определенное положение DIP-переключателей.

Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а диапазон — DIP-переключателями 4, 5 и 6.

Характеристики

Средняя основная погрешность, %

Погрешность от изменения температуры на 1°С, %

Время повторной готовности, с, не более

Время возврата, с, не более

Допустимые отклонения напряжения питания, %

Потребляемая мощность, Вт, не более

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

Источник

Каталог продукции

Реле времени

ВЛ-46М1

Реле времени ВЛ-46М1

Реле времени ВЛ-46M1 предназначается для коммутации электрических цепей с предварительно установленными и определенными выдержками времени. Реле применяют в схемах автоматики, как комплектующие изделия. Реле ВЛ-46-M1 это малогабаритный функциональный аналог, реле времени ВЛ-64, который может использоваться как его замена.

ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ

Диапазон температуры(t) от минус 20 до плюс 45°С. Эксплуатация реле должна происходить в помещениях с искусственно-регулируемыми климатическими условиями. Воздействие вибраций с ускорением(g) до 1 сек. частотой до 100 Герц, до 2 сек. частотой до 60 Герц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10 микросекунд. Окружающая среда должна быть взрывобезопасная и не содержать пыли в кол — ве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.Защитная степень реле – IP40, выводных зажимов – IP20. Реле монтируют на DIN-рейку, а также на плоскость.

— Выдержки времени: от 0,1 до 9,9 сек/мин/ч, от 1 до 99 сек/мин/ч;
— Напряжение(U) питания: от 24 до 220 вольт;
— Есть сертификат соответствия;
— Два переключающих электроконтакта.

РАБОТА И УСТРОЙСТВО РЕЛЕ ВЛ 46 M1

Режим работы реле задается с помощью DIP-переключателей один, два и три, расположенных на передней панели. Каждому из четырёх режимов работы соответствует определенное положение DIP-переключателей.
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней
панели реле, а диапазон — DIP-переключателями четыре, пять и шесть.
Исполнительное реле делится на две группы переключающих электроконтактов (с выдержкой времени).
После подачи питания начинается отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выходное реле не сработало), или оранжевым (при сработавшем выходном реле). Когда завершается отсчет времени, то
выключенном исполнительном реле светодиод светится зеленым цветом. При сработавшем реле — светится
оранжевым цветом.

ТЕХНЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЛ46М1

Параметр	Значение
Диапазон выдержек времени	0,1. 9,9 с/мин/ч, 1. 99 с/мин/ч
Средняя основная погрешность	0,2%
Погрешность от изменения температуры на 1°С	0,1%
Время повторной готовности	Не более 0,1 с
Время возврата	Не более 0,1 с
Напряжение питания	≅24. 220 В
Потребляемая мощность	Не более 1,4 Вт
Масса	0,12 кг
Номинальные режимы коммутации на одну контактную группу	≅0,1 А, 12 В (не менее 500 000 циклов ВО) =8 А, 30 В (не менее 90 000 циклов ВО) 8 А, 220 В (не менее 90 000 циклов ВО0

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ ВЛ-46М1

Высококачественные реле времени ВЛ-46М1, вы можете купить по низкой цене у нас на сайте. Только в нашей — компании скидки постоянным клиентам! Также, вы можете купить другие наши товары по выгодным ценам: РВО, РВП, РВЦ и др.

Источник

Полупроводниковые реле времени серия ВЛ

Полупроводниковые реле времени серия ВЛ

Полупроводниковые реле времени серия ВЛ
Методические рекомендация по применению в станкостроении
Составители: Рогачев Э. В., Глиэр Л. B.
Издательство: М.: ЭНИМС, 1983

Даны рекомендации по выбору и применению полупроводниковые реле времени для металлообрабатывающего оборудования.
Приведены основные технические данные реле, установочные и габаритные размеры, условия использования и данные по монтажу и эксплуатации.
Рекомендации предназначены для инженерно-технических работников, занимающихся проектированием и эксплуатацией металлорежущих станков и других машин.
Материал подготовлен в электротехническом отделе.

1. Общие сведения (назначение, классификация и номенклатура реле ВЛ)
2. Трехкомандные реле времени ВЛ-34 и ВЛ-35
3. Реле времени с малыми выдержками ВЛ-36
4. Реле времени циклические ВЛ-40, ВЛ-41, ВЛ-42
5. Однокомандные реле времени ВЛ-43, ВЛ-44, ВЛ-45, ВЛ-46, ВЛ-47, ВЛ-48
Рисунок 1. Структурная схема реле ВЛ-34
Рисунок 2. Габаритные и установочные размеры реле ВЛ-34 и ВЛ-35
Рисунок 3. Структурная схема реле ВЛ-35
Рисунок 4. Монтажные схемы реле ВЛ-34 и ВЛ-35
Рисунок 5. Габаритные и установочные размеры реле ВЛ-36
Рисунок 6. Функциональная схема реле ВЛ-36
Рисунок 7. Схема подключения реле ВЛ-36
Рисунок 8. Схема последовательного подключения двух реле ВЛ-36
Рисунок 9. Габаритные и установочные размеры реле ВЛ-40, ВЛ-41, ВЛ-42
Рисунок 10. Функциональная схема реле ВЛ-40, ВЛ-41, ВЛ-42
Рисунок 11. Схема подключения реле ВЛ-40, ВЛ-41, ВЛ-42
Рисунок 12. Габаритные и установочные размеры реле для утопленного монтажа ВЛ-43, ВЛ-44, ВЛ-45, ВЛ-46, ВЛ-47, ВЛ-48
Рисунок 13. Габаритные и установочные размеры реле для выступающего монтажа ВЛ-43, ВЛ-44, ВЛ-45, ВЛ-46, ВЛ-47, ВЛ-48
Рисунок 14. Схема подключения реле ВЛ-43, ВЛ-44, ВЛ-45, ВЛ-46, ВЛ-47, ВЛ-48
Рисунок 15. Функциональная схема реле ВЛ-43, ВЛ-44, ВЛ-45, ВЛ-46, ВЛ-47, ВЛ-48

Источник

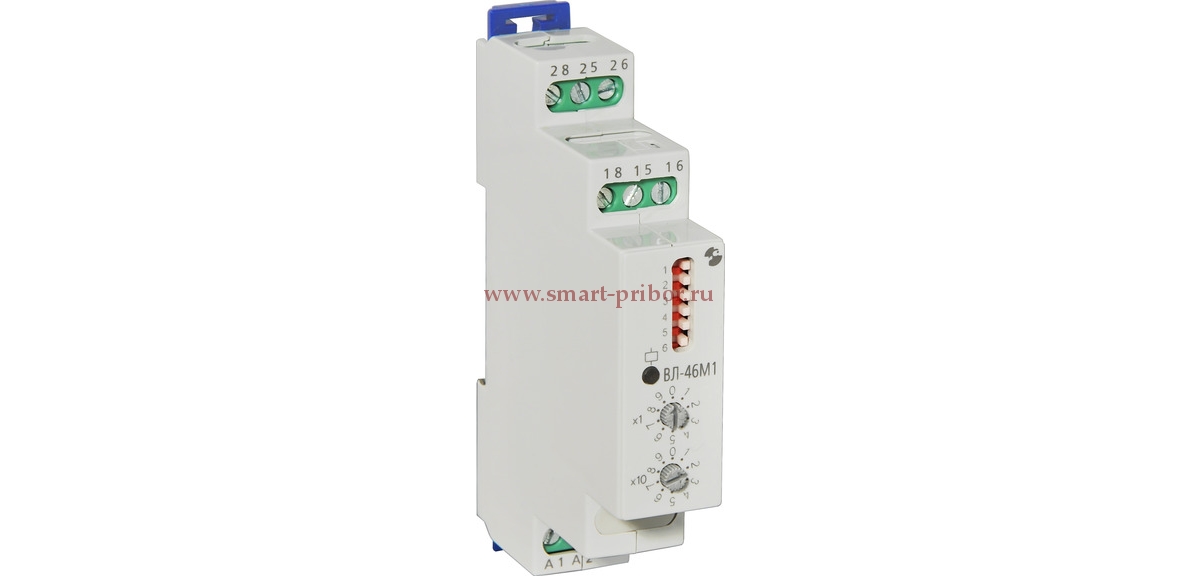

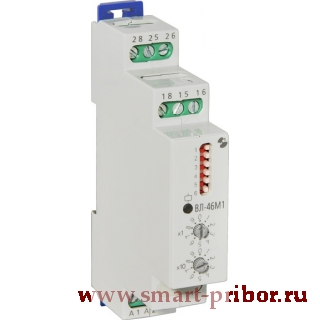

ВЛ-46М1 реле времени однокомандное

Изготовитель:	Реле и Автоматика
Артикул:	A8223-76911250
Максимальный ток, А:	8
Напряжение питания, В:	ACDC24-240
Тип контактов:	2 переключающих
Выдержки времени:	0,1с — 99ч
Диапазон рабочих температур, ⁰С:	от -20 до +45
Габаритные размеры, мм:	17,5х90х66
Способ монтажа:	на DIN-рейку
Тип подключения:	винтовые зажимы

Подробнее

Реле времени однокомандное ВЛ-46М1 предназначено для включения/выключения потребителей после по заданной временной программе.

Особенности:
— напряжение питания 24-230В ACDC;
— задержка включения;
— задержка выключения;
— циклическая работа с равным временем импульса и паузы.

Примечание:
при токе нагрузки, превышающем 8А, необходимо применять контакторы.

Изготовитель:	Реле и Автоматика
Артикул:	A8223-76911250
Максимальный ток, А:	8
Напряжение питания, В:	ACDC24-240
Тип контактов:	2 переключающих
Выдержки времени:	0,1с — 99ч
Диапазон рабочих температур, ⁰С:	от -20 до +45
Габаритные размеры, мм:	17,5х90х66
Способ монтажа:	на DIN-рейку
Тип подключения:	винтовые зажимы
Гарантия производителя, лет:	2

• наличными или банковской картой при получении товара в пунктах выдачи СДЭК, при условии наличия в них терминала.
• через банк перечислением на наш расчетный счет по выставленному счету.
• по безналичному расчету для юридических лиц.

подробнее

Доставка до адреса осуществляется курьерской службой ежедневно, кроме выходных и праздничных дней.

Стоимость доставки для физических лиц:

До адреса в пределах МКАД – 350р

До адреса за МКАД и по Московской области 500р

В пункты выдачи в пределах МКАД – 150р

В пункты выдачи, расположенные за МКАД и по Московской области -200р

В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.

Стоимость доставки для юридических лиц:

До адреса в пределах МКАД – 600р

До адреса за МКАД и по Московской области 700р

В пункты выдачи в пределах МКАД – 200р

В пункты выдачи, расположенные за МКАД и по Московской области -300р

В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.

В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.

По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.

Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).

Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)

Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)

Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).

Источник

Реле времени ВЛ-46М1

Реле времени ВЛ-46M1 предназначается для коммутации электрических цепей с предварительно установленными и определенными выдержками времени. Реле применяют в схемах автоматики, как комплектующие изделия. Реле ВЛ-46-M1 это малогабаритный функциональный аналог, реле времени ВЛ-64, который может использоваться как его замена.

ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ

Диапазон температуры(t) от минус 20 до плюс 45°С. Эксплуатация реле должна происходить в помещениях с искусственно-регулируемыми климатическими условиями. Воздействие вибраций с ускорением(g) до 1 сек. частотой до 100 Герц, до 2 сек. частотой до 60 Герц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10 микросекунд. Окружающая среда должна быть взрывобезопасная и не содержать пыли в кол — ве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.Защитная степень реле – IP40, выводных зажимов – IP20. Реле монтируют на DIN-рейку, а также на плоскость.

— Выдержки времени: от 0,1 до 9,9 сек/мин/ч, от 1 до 99 сек/мин/ч;
— Напряжение(U) питания: от 24 до 220 вольт;
— Есть сертификат соответствия;
— Два переключающих электроконтакта.

РАБОТА И УСТРОЙСТВО РЕЛЕ ВЛ 46 M1

Режим работы реле задается с помощью DIP-переключателей один, два и три, расположенных на передней панели. Каждому из четырёх режимов работы соответствует определенное положение DIP-переключателей.
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней
панели реле, а диапазон — DIP-переключателями четыре, пять и шесть.
Исполнительное реле делится на две группы переключающих электроконтактов (с выдержкой времени).
После подачи питания начинается отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выходное реле не сработало), или оранжевым (при сработавшем выходном реле). Когда завершается отсчет времени, то
выключенном исполнительном реле светодиод светится зеленым цветом. При сработавшем реле — светится
оранжевым цветом.

ТЕХНЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЛ46М1

Параметр	Значение
Диапазон выдержек времени	0,1…9,9 с/мин/ч, 1…99 с/мин/ч
Средняя основная погрешность	0,2%
Погрешность от изменения температуры на 1°С	0,1%
Время повторной готовности	Не более 0,1 с
Время возврата	Не более 0,1 с
Напряжение питания	≅24…220 В
Потребляемая мощность	Не более 1,4 Вт
Масса	0,12 кг
Номинальные режимы коммутации на одну контактную группу	≅0,1 А, 12 В (не менее 500 000 циклов ВО)  =8 А, 30 В (не менее 90 000 циклов ВО)  ~8 А, 220 В (не менее 90 000 циклов ВО0

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ ВЛ-46М1

Высококачественные реле времени ВЛ-46М1, вы можете купить по низкой цене у нас на сайте. Только в нашей — компании скидки постоянным клиентам! Также, вы можете купить другие наши товары по выгодным ценам: РВО, РВП, РВЦ и др.
