Вы можете изменять значения даты/времени и их отображения, разрешения видео и фото. Для этого можно воспользоваться одним из ниже перечисленных способов:
a. Получить (скачать) файл с подходящими для Вас настройками с официального сайта: www.X-TRY.ru
b. Получить (скачать) файл с настройками, которые Вы укажете в онлайн форме на официальном сайте: www.X-TRY.ru
c. Создать текстовый файл с настройками самостоятельно:
c1. Включите очки и подключите их к ПК. Micro SD-карта должна быть установлена. Создайте новый текстовый файл с именем “Init” в корневом каталоге карты памяти Micro SD в очках, или внесите изменения в существующий.
Создать данный файл Вы можете следующим образом: открыть содержимое микро SD карты на ПК и нажать на правую кнопку мыши, выбрать “Создать” затем “Текстовый документ” и переименовать новый файл в “init.txt” (для систем Win7 или Win 8, Вам нужно просто переименовать новый файл в “Init”).
c2. Откройте новый текстовый файл и введите следующий текст в файле:
[time]
TIME_EN=1
TIME=2014-10-01 15:40:00
STAMP=Y
[Size_Set]
SIZE_EN=1
VideoSize=1080P
PicSize=14M
[DEL]
DEL=Y
[END]
ВНИМАНИЕ! Соблюдение точного написание строго обязательно!
c3. Значения строк и соответствующие настройки и параметры:
[time]
(Вам не нужно изменять эту строку)
TIME_EN = 1
(Если значение равно 1, то программа будет изменять значение времени/даты на то, которое указано строкой ниже. Также изменится значение отображения времени/даты на видео. Если значение равно 0, то программа не будет изменять параметры.
TIME = 2014-05-20 15:40:00
(При TIME_EN = 1, Вы можете изменить значения времени на необходимое.
ВНИМАНИЕ! Не изменяйте формат записи: год-месяц-день час: минуты: секунды
STAMP = Y
При TIME_EN = 1, Вы можете изменить статус водного знака. Если установлено значение Y, то водный знак (отметка времени/даты) будет отображаться на записываемом видео; Если установлено значение N, то водный знак (отметка времени/даты) не будет отображаться.
[Size_Set]
(Вам не нужно изменять эту строку)
SIZE_EN = 1
(Если значение равно 1, то программа будет изменять разрешение видео и фото на указанные ниже. Если значение равно 0, то изменения не произойдут).
VideoSize = 1080P
При SIZE_EN = 1, вы можете изменять разрешение видео. Для этого можно использовать значения:
1080P (Запись в формате Full HD1080Р@30fps)
720P_30 (Запись в формате HD720P@30fps)
720P_60 (Запись в формате HD720P@60fps)
VGA (Запись в формате HD720P@30fps)
PicSize = 14M
При SIZE_EN = 1, Вы можете изменять настройки размера (разрешения) изображения. Вы можете установить следующие значения разрешения фото: 12Mп, 8Mп, 5Mп, 3Mп,2M
[DEL]
(Вам не нужно изменять эту строку)
DEL = Y
Если установлено значение Y, то файл настройки будет удален автоматически после изменения настроек. Если установлено значение N, то файл настроек не будет удален.
[END]
c4. ПРИМЕР: Вам необходимо разрешение видео 720P@60fps и разрешение фото 5Mп, но вам не нужны изменения значения времени/даты, но нужно чтобы это значение отображалось на видео. Содержание текстового файла должно быть следующим:
[time]
TIME_EN=0
TIME=2014-09-23 15:40:00
STAMP=Y
[Size_Set]
SIZE_EN=1
VideoSize=720P_60
PicSize=5M
[DEL]
DEL=Y
[END]
c5. После настройки сохраните и закройте файл. Выключите очки и снова включите их. Система камеры автоматически изменит настройки.

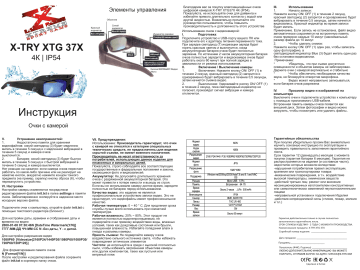

Элементы управления Объектив Красный индикатор Синий индикатор Индикатор зарядки X-TRY XTG 37X Микрофон 4К | IP54 Кнопка ВКЛ/ВЫКЛ/ Видео /Фото Благодарим вас за покупку влагозащищённых очков цифровой камерой X-TRY XTG37X 4K (IP54). Пожалуйста, не используйте очки для дайвинга и избегайте прямого длительного контакта с водой или другой жидкостью. Внимательно прочитайте это руководство пользователя, чтобы повысить производительность и долговечность этого устройства Использование очков с видеокамерой: I. Подготовка: Подключите устройство к USB-порту вашего ПК или подключите его к адаптеру питания переменного тока. При зарядке светодиод (7) индикации заряда будет гореть красным светом и выключится, когда аккумуляторная батарея очков будет полностью заряжена. По истечении 2 часов аккумуляторная батарея очков полностью зарядится и видеокамера очков будет работать около 60 минут при полной зарядке в зависимости от режима использования. II. Включение / Выключение камеры 1. Включение: Нажмите кнопку ON/ OFF (1) в течение 2 секунд, красный светодиод (2) загорится и одновременно будет вибрировать в течение 0,5 секунды, затем начнется съемка видео. 2. Выключение: Удерживайте кнопку ON/ OFF (1) в течение 2 секунд, пока светодиодный индикатор не погаснет, произойдет сигнал вибрации и камера отключится. Инструкция III. Использование 1. Начало записи: Нажмите кнопку ON/ OFF (1) в течение 2 секунд, красный светодиод (2) загорится и одновременно будет вибрировать в течение 0,5 секунды, затем начнется видеозапись. Красный индикатор во время записи будет мигать. Примечание. Если запись не остановлена, файл видео автоматически сохраняется на встроенную память очков примерно каждые 10 минут (максимальный размер файла до 10 минут. 2. Чтобы сделать снимок: Нажмите кнопку ON/ OFF (1) один раз, чтобы записать одну фотографию, а светодиодный индикатор Blue (3) будет мигать один раз без остановки видеозаписи. Примечание: * Убедитесь, что при съеме достаточно освещенности и объектив камеры не заблокирован. Держите очки с камерой вертикально и стабильно * Чтобы обеспечить необходимое качество звука, не блокируйте отверстие микрофона. * Видео может неправильно записываться, если батарея очков разряжена IV. Просмотр видео и изображений на компьютере Выключите очки и подключите устройство к компьютеру с помощью прилагаемого USB-кабеля. Встроенная память камеры очков появится как внешний диск. Затем фотографии и видео можно загрузить, чтобы посмотреть или удалить файлы.. Очки с камерой V. Устранение неисправностей: 1. Недостаточно памяти для хранения видеофайлов: синий светодиод (3) будет медленно мигать в течение 5 секунд и с медленной вибрацией в течение 5 секунд и камера очков выключится. 2. Батарея: синий светодиод (3) будет быстро мигать в течение 5 секунд и с быстрой вибрацией в течение 5 секунд и камера выключится. Нет реакции на нажатие: если камера очков перестает работать по какой-либо причине или не реагирует на нажатие кнопок, аккуратно нажмите концом тонкого предмета (на пример, скрепку) кнопку сброса (6), чтобы перезапустить устройство. VI. Настройки Настройки камеры изменяются посредством редактирования файла init.txt в папке settings в памяти очков. Заблаговременно скопируйте в надежное место исходную версию файла. Подключите очки к компьютеру, откройте файл init.txt с помощью текстового редактора (Блокнот). Для настройки даты, времени и отображения даты и времени на видео 2000-01-08 07:30:46N [DateTime Watermark{Y/N}] ГГГГ-ММ-ДД ЧЧ:ММ:СС N -без даты, Y - с датой. Для настройки разрешения видео 1080P60 [Videosize{2160P24/1440P30/1080P60/1080P30/ 720P60/720P120}] Для форматирования памяти очков N [Format{Y/N}] После настройки и редактирования файла сохраните файл init.txt в корневую папку очков. VII. Предупреждение: Использование: Производитель гарантирует, что очки с камерой не относятся к категории специальных технических средств, не предназначены для ведения скрытой съемки, не имеют военного назначения. Производитель не несет ответственности за потребителей, использующих данное изделие для незаконных и аморальных целей. Пожалуйста, строго соблюдайте все соответствующие государственные и федеральные положения и законы, касающиеся фото и видеозаписей. Аккумулятор: Не допускайте длительного хранения очков с разряженной аккумуляторной батарей. Это может привести к потере емкости и выходу из строя. Если вы не использовали камеру долгое время, зарядите полностью ее батарею перед использованием. Качество видео: это изделие не является профессиональным устройством записи видео. Это не гарантирует, что видеофайлы имеет профессиональное качество. Рабочая температура: 0 ~ 40 ° C. Для продления срока службы лучше всего использовать при комнатной температуре. Рабочая влажность: 20% ~ 80%. Этот продукт не является полностью водонепроницаемым, не подвергайте очки прямому воздействию воды, влажных условий, таких как дождливые состояния или брызги, повышенная влажность. Избегайте попадания влаги в гнезда и разъемы камеры. Яркость съемки: Не подвергайте камеру очков воздействию сильного источника света, чтобы избежать повреждения оптических элементов Чистота: не используйте в среде с высокой плотностью пыли, чтобы избежать загрязнения объектива камеры или других компонентов, таких как пустыня или ветреный пляж Формат видео Кодек сжатия Разрешение видео Формат фото Разрешение фото Поддержка Разъем Память Время зарядки Влагозащита Сенсор Линзы Размер Вес Время записи MOV H264 2160 P24/1440 P30/1080P60/1080P30/720P60/720P120 JPG 1920*1080 Window me/2000/xp/2003/Vista/7,8 and 8.1 and MAC OS Micro USB 5 Pin Встроенная 64 Гб Около 2 часов , LiPo 500mAh IP54 8МП, SONY179 TAC UV 400 14.5*7*4.7СМ 55г Гарантийные обязательства При покупке убедительно просим Вас внимательно изучить основную инструкцию по эксплуатации и проверить правильность заполнения гарантийного листа. Срок гарантии 12 (двенадцать) месяцев с момента покупки (гарантия батареи 6 месяцев). Гарантия не распространяется на изделия (и составные части), недостатки которых возникли вследствии: -нарушения потребителем правил эксплуатации, хранения или транспортировки товара: -механические повреждения, в т.ч. воздействие высокой температуры, химических веществ -действий третьих лиц: ремонт или внесение несанкционированных изготовителем конструктивных или схемотехнических изменений неуполномоченными лицами -неправильной установки и подключения Изделия -действия непреодолимой силы (стихия, пожар, молния и т.п.) Около 50 минут Гарантия действительна только в случае полностью заполненного гарантийного листа. СРОК СЛУЖБЫ ИЗДЕЛИЯ - 2 ГОДА С МОМЕНТА ПРОИЗВОДСТВА. Наименование продукта: X-TRY XTG 37X Серийный номер изделия: __________________________ Дата продажи: _____________________________________ Продавец:_________________________ Покупатель (ФИО, Подпись) __________________________ Сделано в Китае
Перейти к контенту
Русские электронные инструкции по эксплуатации
Постоянно обновляемый большой каталог документации по эксплуатации и использованию современных устройств и оборудования на русском языке. Бесплатное скачивание файлов.
Поиск:
Главная
Просмотр инструкции в pdf
Инструкция по эксплуатации видеорегистратора X-TRY XTC D4000 4K.
Скачать инструкцию к видеорегистратору X-TRY XTC D4000 4K (2,36 МБ)
Видеорегистраторы
« Инструкция к посудомоечной машине Midea MID45S900
» Инструкция к видеорегистратору X-TRY XTC D4100
Вам также может быть интересно
Инструкция к автомобильному видеорегистратору X-TRY XTC D4100 4K WiFi
Инструкция к видеорегистратору X-TRY XTC D1000 FHD
Инструкция к видеорегистратору X-TRY XTC D4010
Инструкция к видеорегистратору X-TRY XTC D4101 4K WiFi + 32GB
Инструкция к видеорегистратору X-TRY XTC D4100
Инструкция к видеорегистратору X-TRY XTC D1010 FHD + карта памяти 32GB
Инструкция к зарядному устройству ОРИОН ОРИОН-320
Инструкция к холодильнику Miele KFN29283D edt-cs
Добавить комментарий
Имя *
Email *
Сайт
Комментарий
Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
- Добавить инструкцию
- Заказать инструкцию
Содержание
- Программа «Action Connect» как она есть
- Обновление раздела «инструкции»
- Обзор и тест камеры X-TRY XTC244
- Спецификация
- Упаковка
- Комплектация
- Внешний вид
- Меню и режимы работы
- Видеорежим и Таймлапс
- Фоторежим и Серийная съемка
- Общие настройки
- Примеры установки
- В автомобиле
- На велосипеде
- На водной технике
- На радиоуправляемой игрушке
- Другой крепеж
- Дистанционное управление
- Примеры видеозаписей
- Примеры фотографий
- Заключение
Программа «Action Connect» как она есть
Доброго времени суток!
Представляем Вашему вниманию статью-инструкцию по использованию
Приложения для экшн камер Liquid Image оснащенных модулем беспроводной связи WiFi.
Установка и тестирование происходит на устройстве Apple Ipod 4G, версия iOS 5.0.1. Камера LIC727 EGO с версией прошивки от 8.01.13г.
Приложение «Action Connect» бесплатное и доступно для пользователей устройств на операционной системе apple и Android.
Скачивается в официальных App Store (Apple) и Android Market (Android).
Приступим.
Первым делом установим приложение. В настройках подключитесь к доступной сети WiFi и получите доступ к интернет.
Далее жмякаем по кнопке «App Store»
В поиске вводим «actionconnect» (без ковычек)
И ждем завершения скачки.
Следующим шагом будет активация WiFi на камере LIC727 EGO. Так же советуем установить последнюю версию прошивки отсюда Включаем её, ждем пока значек WiFi начнет мигать, и после этого зажимаем кнопку «спуск» пока камера не пикнет два раза. WiFi включен.(Более подробно об этой операции написано в инструкции пользователя, прилагаемой к камере). Экшн камера начинает раздавать свою собственную сеть WiFi с именем «EGO» (иногда появление этой сети в списке доступных сетей может Занять 10-20 секунд). Далее идем в настройки Ipod > Wi-Fi и выбираем в списке сеть «EGO».
После можно запускать скачанное приложение Action Connect.
Снизу видим четыре кнопки и индикатор статуса связи с камерой прямо под сноубордистом.
«Shoot» в этом разделе производится управление камерой, съемка, и просмотр в реальном времени.
«Share» Тут находится все что уже снято и хранится на карте памяти.
«Settings» а здесь куча настроек.
«Info» информация о программе.
Раздел «Shoot»
Рассмотрим функционал в режиме съемки видео.
Все в общем интуитивно понятно. Хочу сразу дать некоторые очень важные пояснения.
Камера не может одновременно вести запись и передавать потоковое видео. При нажатии кнопки запись в видео режиме,
Появится предупреждение об отключении модуля WiFi. Фото режим работает без отключения WiFi.
Запись видео идет одновременно в двух разрешениях, одно разрешение низкое (для передачи потока по WiFi) второе высокое 720р/1080р.
Следующий раздел «SHARE»
В папке «Local» содержатся видео и фото на мобильном устройстве.
В папке «EGO» то что Вы сняли на экшн камеру.
Файлы можно просматривать, удалять, или копировать на мобильное устройство.
Далее идет раздел Настройки «Settings»
«Video Setting» Видео настройки
- Resolution (Разрешение)
- FOV (Field of View– угол обзора)
- Anti Flicker (уменьшение дрожания)
«Photo Setting» Фото настройки
- Resolution (Разрешение)
- Continuous Shooting ( Временной промежуток между фотографиями в режиме мультисъемки)
- AE Meter (автоматический экспонометр)
- White Balance (Баланс белого)
- Contrast
- Self Timer (таймер съемки)
«WiFi Setting» Настройки WiFi
- WiFi Mode ( тут задается пароль и название WiFi сети. ВАЖНО! пароль должен быть задан на латинице!)
«General Setting»
- Mic sensitivity (чувствительность микрофона)
- Date&Time (Дата и время)
- Camera Off (автоматическое отключение камеры если она не используется)
- Rotating Lens (Поворот изображения)
- LED Indicator (отключение светодиодного индикатора)
- Beep (отключение звуковой индикации)
- About (о)
Restore Default Settings (Восстановить заводские настройки)
Спасибо за внимание, в случае возникновения вопросов, задавайте их на адрес info@x-try.ru
При использовании данного материала, ссылка на ресурс x-try.ru обязательна!
Обзор очков в камерой X-TRY серии XTG37Х — независимое тестирование от интернет-журнала i2HARD.RU.
На сайте i2HARD.RU появился обзор очков с видеокамерой из новой линейки 2019 года.
Для тестирования были взяты очки X-TRY XTG370 из «триста семидесятой» серии.
В целом мы разделяем сделанные выводы в ходе тестирования.
Здесь размещена ссылка
Обзор видеорегистратора X-TRY серии XTC D4000 — независимое тестирование от интернет-журнала i2HARD.RU.
На сайте i2HARD.RU появился обзор видеорегистратора X-TRY серии XTC D4000 из новой линейки 2019 года.
Здесь размещена ссылка
Обзор очков в камерой X-TRY серии XTG2ХХ — вполне справедливое независимое тестирование.
На сайте i2HARD.RU появился обзор очков с видеокамерой из новой линейки 2018 года. Для тестирования были взяты очки X-TRY XTG200 из «двухсотой» серии.
В целом мы разделяем сделанные выводы в ходе тестирования.
Здесь размещена ссылка
В разделе «ПРОГРАММЫ» выложена простая утилита для установки даты и времени в очках с видеокамерой X-TRY XTG серий 10Х, 20Х и 40X
Компания X-TRY представляет новинку
Профессионально подобранные очки помимо защиты глаз могут обеспечивать и улучшение зрительного восприятия пользователя.
Уже очень скоро линейку продуктов X-TRY пополнит цифровая камера очки XTG40X Series Full HD
Линейку продуктов X-TRY пополнила экшн-камера X-TRY XTС 8XX Hydra Series UltraHD
Необходимое обновление прошивки для устройств, преобретенных ранее 20.06.2015
Уважаемые покупатели!
Наша компания рада приветствовать вас на обновленном сайте.
Источник
Обновление раздела «инструкции»
В разделе инструкции предоставляются для скачивания файлы содержащие мануалы по всей линейке продуктов компании LiquidImage и PivotHead.
Перейти в «Инструкции»
Обзор очков в камерой X-TRY серии XTG37Х — независимое тестирование от интернет-журнала i2HARD.RU.
На сайте i2HARD.RU появился обзор очков с видеокамерой из новой линейки 2019 года.
Для тестирования были взяты очки X-TRY XTG370 из «триста семидесятой» серии.
В целом мы разделяем сделанные выводы в ходе тестирования.
Здесь размещена ссылка
Обзор видеорегистратора X-TRY серии XTC D4000 — независимое тестирование от интернет-журнала i2HARD.RU.
На сайте i2HARD.RU появился обзор видеорегистратора X-TRY серии XTC D4000 из новой линейки 2019 года.
Здесь размещена ссылка
Обзор очков в камерой X-TRY серии XTG2ХХ — вполне справедливое независимое тестирование.
На сайте i2HARD.RU появился обзор очков с видеокамерой из новой линейки 2018 года. Для тестирования были взяты очки X-TRY XTG200 из «двухсотой» серии.
В целом мы разделяем сделанные выводы в ходе тестирования.
Здесь размещена ссылка
В разделе «ПРОГРАММЫ» выложена простая утилита для установки даты и времени в очках с видеокамерой X-TRY XTG серий 10Х, 20Х и 40X
Компания X-TRY представляет новинку
Профессионально подобранные очки помимо защиты глаз могут обеспечивать и улучшение зрительного восприятия пользователя.
Уже очень скоро линейку продуктов X-TRY пополнит цифровая камера очки XTG40X Series Full HD
Линейку продуктов X-TRY пополнила экшн-камера X-TRY XTС 8XX Hydra Series UltraHD
Необходимое обновление прошивки для устройств, преобретенных ранее 20.06.2015
Уважаемые покупатели!
Наша компания рада приветствовать вас на обновленном сайте.
Источник
Обзор и тест камеры X-TRY XTC244
Экшн-камеры под торговой маркой X-TRY уже несколько раз попадали в нашу редакцию для тестирования и подготовки обзорных материалов. В октябре 2017 года линейка доступных гаджетов от этого производителя обновилась моделями 240-ой серии, и пришла пора познакомиться с ее возможностями. В продажу поступили три модели XTC240, XTC242 и XTC244, а если быть точным, то это три варианта поставки одной и той же 4K UHD камеры X-TRY XTC240 с разным набором аксессуаров. В XTC 242 к стандартной комплектации добавленоавтомобильное зарядное устройство и присоска для крепления на стекло, в XTC244 дополнительно вложен еще и пульт дистанционного управления. На тест мы получили максимальный комплект в виде X-TRY XTC244, поэтому обо всех особенностях еще поговорим подробнее ниже.
Спецификация
- Датчик изображения: 12 мегапикселей, CMOS;
- Процессор: Novatek 96660;
- Разрешение видео: 4K (2160p)@24 к/с, 2.7K (1440p)@30 к/с, 1080p (Full-HD)@60 к/с, 720p (HD)@120 к/с;
- Разрешение фото: до 16 мегапикселей (интерполяция);
- Поддержка карт памяти: microSD (до 64 ГБ), класс 10+;
- Встроенный микрофон: есть;
- Дисплей: цветной TFT 2″ (тыльный), черно-белый OLED 0,66» (фронтальный);
- Формат записи: MP4/H.264, JPEG;
- Аккумулятор: съемный, 1050 мА*ч;
- Время автономной работы: около 1 часа;
- Глубина погружения: до 30 м (бокс для подводной съемки в комплекте);
- Удаленное управление: встроенный Wi-Fi (управление камерой через приложение), беспроводной ПДУ (в XTC244);
- Гарантия: 12 месяцев на камеру и 6 месяцев на батарею;
- Вес: 70 грамм;
- Габариты: 59(Д)x41(В)x21(Ш) мм;
- Цвет корпуса: темно-серый.
Упаковка
Экшн-камера X-Try XTC244 продается в относительно небольшой вытянутой коробкесо смотровым окошком, через которое хорошо видно само устройство, заключенное в прозрачный бокс для подводной съемки. На лицевой части упаковки сделан акцент на основные преимущества камеры, а это: 4K разрешение видеозаписи, электронная стабилизация изображения, режим ночной съемки, wi-fi для дистанционного управления через приложения для Android и iOS, возможность погружения до 30 м.
На левой грани расположены фотографические изображения комплектных креплений, на правой — описание меню камеры на «китайском» английском. Сзади на упаковке имеется подробная спецификация на устройство, но опять жена английском языке. Снизу приклеена наклейка на русском с информацией о производителе, импортере и контактными данными авторизованного сервисного центра.
Внутри основной коробки: в верхней части — блистерное ложе с камерой в боксе, под ним — дополнительная коробка черного цвета с аксессуарами.
Комплектация
Комплектация 240-й серии неплохая, и, как вскользь упомянуто во введении, разделена на три варианта поставки. В базовый комплект, продаваемый как XTC240, входят 15 аксессуаров, востребованных спортсменами-экстремалами при креплении камеры на экипировке и снаряжении:
- Гермобокс;
- Крепление на руль велосипеда;
- Плоское крепление на шлем (две площадки);
- Базовый крепеж;
- Адаптер с фиксированной базой;
- J-Крепеж;
- Крепеж прямой;
- Крепеж перпендикулярный;
- Крепежная прищепка (клипса);
- 3M скотч (два кусочка) и металлический тросик;
- Нейлоновые стяжки (4 шт.);
- Набор ремешков (два с карабином и два на одежной липучке);
- Тряпочка из микрофибры;
- Батарея;
- Micro USB кабель.
Дополнительные аксессуары, которые входят в комплектацию XTC242 ориентированы на автомобилистов:
- Автомобильной зарядное устройство
- Поворотное крепление на присоске.
Максимальная комплектация XTC244 ко всему перечисленному в XTC240 и XTC242 добавляет удобный пульт дистанционного управления, сделанный в виде браслета, напоминающего наручные часы.
В комплекте также идет и инструкция пользователя на русском языкес описанием базового функционала, но без глубокой детализации нюансов использования. Зарядного устройства от бытовой электрической сети в аксессуарах нет, но это тяжело назвать недостатком, так как сама камера и ПДУ оборудованы разъемом micro USB, который стал стандартом де-факто в мобильных устройствах.
Внешний вид
Облик X-TRY XTC244 не сильно отличается от большинства экшн-камер схожего формата. Вектор дизайна, заданный в свое время GoPro, оказался настолько удобен, что обыгрывается с небольшими изменениями большинством производителем. Корпус выполнен из пластика разной фактуры, передняя часть с покрытием софт-тач, боковая и задняя — без. В отличие от большинства бюджетных камер лицевая часть оснащена ярким монохромным OLED дисплеем, на котором отображается информация о выбранном режиме работы. При навигации по меню на нем корректно отображаются все пункты и параметры,есть возможность подтверждения действий, как ис основного экрана. Это очень удобно, когда съемка идет в «селфи»-подобном режиме, например, когда камера закреплена на шлеме и направлена на лицо владельца. Спереди также разместили крупный объективи кнопку включения и вызова главного меню, подсвечиваемую по ободу синими светодиодами. Правая грань отведена под коммуникационные и информационные интерфейсы, среди которых: слот карты памяти формата micro SD, отверстия динамика, разъем подключения видеокабеля (HD, не идет в комплекте) и разъем micro USB.
Заднюю часть устройства полностью занимает 2″ цветной основной дисплей высокого качества, который выполняет роль видоискателя, навигатора по меню и используется для просмотра отснятого материала. В отличииот большинства аналогов на нем действительно не экономили и установили IPS матрицу с разрешением 640 х 480 пикселей (400 ppi), с хорошей цветопередачей и углами обзора, чем не могут похвастаться многие дорогие экшн-камеры. На левой грани камеры только две кнопки навигации по меню. Все боковинки, низ и верх текстурированы рельефным ромбовидным рисункомдля более уверенного хвата рукой и противодействия выскальзыванию.
Сверху расположилась кнопка «спуска» и подтверждения действий в меню(также с голубой подсветкой)и отверстия микрофона. Расположение органов управления можно признать удобным.
На дне камеры только отсек для съемного аккумулятора, открывающийся сдвигом крышки вбок. Крепление не очень надежное, риск потери крышки велик, так как фиксирующая защелка достаточно легко сдвигается, поэтому желательно камеру использовать в комплектной защитной рамке.
Используемый аккумулятор выполнен по Li-Ion технологии. Его параметры: напряжение 3,7 В, ёмкость 1050 мА*ч или 3,885 Ватт*ч. По заверениям производителя этого хватает на 1 час записи в формате FullHD, на практикепри положительной температуре окружающей средытак оно и есть;при температурах ниже 0 градусов Цельсиявремя автономности заметно снижается. Индикация процесса заряда осуществляется с помощью светодиодов, подсвечивающих основные кнопки, по окончанию заряда они гаснут. Оставшийся заряд аккумулятора также отображается в процессе работы значком на графическом дисплее.
По внешнему виду экшн-камеры модель определить нельзя, она нигде не указана на корпусе устройства или в меню. На тестируемом устройстве была версия прошивки V.3.0 от 21.08.2017 г.
Меню и режимы работы
Для управления параметрами работы экшн-камеры в X-TRY XTC244 используется два графических дисплея и гибкая система меню. Глобальный выбор режима работы запускается кнопкой включения. Русификация корректная и полная, поэтому в настройках тяжело запутаться, и практически все понятны без аннотаций.
Доступно шесть пунктов:
- Видео — включение режима видеозаписи;
- Фото — включение режима фотографирования;
- Таймлэпс — режим видеозаписи не в режиме реального времени, а с захватом кадров раз в заданный интервал;
- Серия — серийная фотосъемка заданного количества файлов;
- Просмотр — режим просмотра отснятого материала;
- Настройки — общие для всех режимов работы настройки.
В каждом из режимов сделано и отдельное меню специфических параметров, вызываемое нажатием кнопок «вперед» и «назад» на правой грани экшн-камеры. С доступными пунктами меню можно ознакомиться по изображениям ниже.
Видеорежим и Таймлапс
Для видеорежима используются типичные настройки камер, такие как разрешение видеозаписи (от 720p@120 к/с до 4K@24 к/с), управление цикличной записью, WDR, компенсация искажений широкоугольного объектива, подводный режим (Дайвинг), ночной режим, работа датчика движения и другие вспомогательные параметры.
Фоторежим и Серийная съемка
В фотонастройках возможен выбор разрешения от 5 Мп до интерполированных 16 Мп (по умолчанию стоит 12 Мп), включение RAW формата, корректировка простеньких цветовых эффектов, управление наложением даты и времени и параметрами серийной съемки.
Общие настройки
Из основных параметров, с которыми придется столкнуться большинству: настройки Wi-Fi, Гироскоп (стабилизация изображения), установка Даты и Времени, Формат (форматирование карты памяти), Car DVR (включение режима работы как автомобильный видеорегистратор).
Примеры установки
Хороший комплект всевозможных соединительных и крепежных деталей позволяет владельцам XTC244 начать пользоваться экшн-камерой сразу «из коробки».
В автомобиле
Наше тестирование было начато с проверки работы в автомобиле. Присоска с шарнирным креплением, которая идет в комплекте, напоминает таковые у автомобильных видеорегистраторов. Для того, чтобы закрепить камерук ней, потребуется комплектная фиксирующая рамка на защелке, винтовая резьба на которой позволяет зафиксировать еёкак сверху, так и снизу. Форма рамки огибает органы управления, поэтому подключение автомобильного адаптера питания пройдет без проблем. Единственное «но» — при установленной рамке невозможно вытащить карту памяти, она перекрывается.
Присоска хорошо прилипает к лобовому стеклу и надежно фиксируется пластиковой защелкой. На момент тестирования была глубокая осень, и температура в г. Хабаровске еще не успела опуститься ниже -5 градусов Цельсия -при этих условиях она держалась крепко.
Шарнирное крепление — удобно, так как позволяет легко повернуть камеру в нужный момент практически на 360 градусов, главное, чтобы не помешал кабель адаптера питания.
При включении в настройках экшн-камеры параметра CarDVR видеозапись автоматически запустится при появлении внешнего питания через micro USB и остановится спустя указанное в параметре «Задержка выкл.» время (по умолчанию — 1 минута)при пропадании внешнего питания. В меню есть возможность установить длительность фрагментов, на которые будет нарезаться видео и режим записи по движению в кадре. В общем, присутствует и корректно работает весь базовый функционал автомобильного видеорегистратора.
Комплектный адаптер питания универсален и способен работать при входном напряжении от 12 до 24 В. Длина несъемного провода с micro USB штекером — 3.3 метра, чего в большинстве случаев будет достаточно для скрытой проводки под панелями кузова. В корпусе адаптера стоит сменный предохранитель на 3 Ампера.
На велосипеде
Любителям передвигаться на двухколесном транспорте, самокатах или гироскутерах с тростьюпригодится комплектное крепление на руль. Оно представляет собой струбцину с двумя зажимами и прорезиненной вставкой, на которую через мелкие переходники прикручивается комплектный аквабокс. Правильное решение, учитывая необходимость защиты, как минимум, от брызг при велопрогулках и движении на мотоциклах или выписывании трюков на самокатах и гироскутерах.
Установка в таком варианте занимает буквально минуту.
На водной технике
Упомянутый аквабокс — первый аксессуар, с которым столкнется покупатель X-TRY XTC244, так как экшн-камера изначально в него установлена. Он представляет собой герметичную конструкцию, способную защитить устройство от попадания влаги на глубине до 30 м.
Открывается и закрывается бокс несложно. Для этого наверху сделана пластиковая защелка, открываемая вверхи снимаемая с пружинистого упорас небольшим усилием. На боковых гранях боксав местах расположения кнопок на корпусе камеры сделаны герметичные актуаторы, позволяющие осуществлять полноценное управление настройками и процессом записи даже под водой.
Крепление в аквабоксе потребуется не только при подводной съемке, но и позволит избежать случайное повреждение камеры от влаги во время дождя или при развлечениях около открытой воды.
Относительно небольшой вес камеры вместе с боксом дает возможность закрепить ее даже на малогабаритных радиоуправляемых катерах, что в совокупности с дистанционным наблюдением через Wi-Fi канал представляет собой достаточно интересный и развлекательный процесс как для детей, так и для взрослых.
На радиоуправляемой игрушке
Если переходить к радиоуправляемым моделям, используемым на суше, то для различных автомобилей кроме самоклеящихся платформ может подойти и комплектная прищепка, устанавливаемая на рамку, которая применяется при работе в качестве видеорегистратора. Она хорошо цепляется за плоские выступы с небольшими ребрами, например, за бамперы или корпуса машинок.
Другой крепеж
В комплекте с экшн-камерой есть и другие виды креплений, какие использовать, и в каких комбинациях — выбор, который зависит от ситуации и предпочтений пользователя. Из того, чего не хватает в первом приближении — монопод или небольшая ручка, прикручивающаяся к универсальной рамкедля удобного хвата камеры при записи «с рук».
Дистанционное управление
Благодаря оснащенности экшн-камеры X-TRY XTC244 модулем Wi-Fi и расширенной комплектации с беспроводным пультом, вариантов управлять камерой на расстоянии — два. Важный нюанс — они взаимоисключающие, т.е. при работе через Wi-Fi наручный ПДУ не действует, и наоборот.
Исполнение простого пульта управления в форме наручных часов — удобное. Ремешок выполнен из резины, а корпус из пластика с матовой приятной текстурой. С обратной стороныпод заглушкойспрятан порт для подзарядки. Доступны три кнопки, с помощью которых можно: выключить камеру, переключить ее с режима видеозаписи на фотографирование и, непосредственно, сделать снимки или остановить и запустить запись видео. Присутствует и светодиодный индикатор, сигнализирующий о работе режима записи или процессе заряда.
Производитель не указал тип и емкость встроенного в ПДУ аккумулятора, поэтому тяжело оценить его время автономной работы в климатически неблагоприятных условиях.
О возможности работы наручного пульта под водой также не указано. Учитывая простенькую заглушку USB порта, говорить о ней, с большой долей вероятности, не приходится. При положительных температурах зарядка прошла за 30 минут, несколько дней активного использования аккумулятор не разрядили. По умолчанию камера и ПДУ уже сопряжены, если вдруг связь нарушилась, повторно настроить ее можно зажав кнопки фото и видео и, не отпуская их, включив XTC240. Радиус корректного срабатывания пульта — около 20 метров.
Второй вариант управления технологичнее, но потребует смартфон на базе операционных систем Android или iOSи установку программы LDCam.
В настройках камеры необходимо включить режим точки доступа, после чего подключить штатными средствами смартфон к Wi-Fi сети камеры вида «4K SPORTSDV» (пароль по умолчанию — 12345678). Только после этого приложение LDCam соединится с XTC244 и выведет на экран смартфона изображение. До установки соединения на дисплее самой камеры будет отображаться только служебная информация о Wi-Fi соединении. После соединения кроме контроля видео- и фотозаписи будут доступны и некоторые настройки камеры, а также загрузка готовых файлов с карты памяти установленной в XTC244 на смартфон.
Радиус устойчивой связи по Wi-Fi в районе 10 метров, далее сигнал становится нестабильным. Даже при близком нахождении часто теряется связь, если камера работает в режиме записи. Возможно, встроенный процессор не успевает одновременно писать видео в 4K и транслировать егопусть и в меньшем разрешениина смартфон. При этом изображение с принимающей стороны застывает до нажатия кнопки «обновить». Видео передается по Wi-Fi каналу с задержкой (лагом) от 0,5 до 1 секунды.
Примеры видеозаписей
Экшн-камера X-TRY XTC244 поддерживает запись видеороликов в контейнеры MP4 с кодеком H.264 в следующих разрешениях:
- 4K (UHD) — 2880 x 2160 точек с частотой 24 кадра в секунду;
- 2,7К (QHD) — 1440p с частотой 30 кадров в секунду;
- 1080p (Full HD) — 1920 x 1080 точек с частотой 60 или 30 кадров в секунду на выбор;
- 720p (HD) — 1280 x 720 точек с частотой 120 или 60 кадров в секунду на выбор.
Неплохой выбор, который позволяет подобрать компромиссный вариант между плавностью картинки и возможностью последующего создания видео со slow-mo эффектом из скоростного 720p@120и максимального разрешения 4K, но со стандартной частотой 24 кадра в секунду. При этом стоит понимать, что камера построена на чипе Novatek 96660, который аппаратно поддерживает кодирование видео в разрешении 2К при 30-ти кадрах в секунду, а 4K разрешение с частотой 24 кадра в секунду достигается интерполяцией. Угол обзора объектива — 170 градусов, его можно скорректировать в настройках видеозаписи, плюс он немного меняется в зависимости от режима съемки.
В максимальном качестве общий поток данных составляет около 20 Мбит/сек. Примеры видео, снятого в различных вариантах использования, показаны ниже.
Режим автомобильного видеорегистратора, дневная съемка при хорошем освещении, в разрешении 4K.
Режим автомобильного видеорегистратора, вечерняя съемка с моментами записи против солнца, в разрешении 4K.
Режим автомобильного видеорегистратора, съемка в ночное время без включения ночного режима, в разрешении 4K.
Видеосъемка днем, с рук, во время бега, в разрешении FullHD (1920 x 1080, 60 к/с).
Видеосъемка ночью, с рук, во время ходьбы, с принудительно включенным ночным режимом, в разрешении 4K.
Нарезка из видеороликов, записанных в режиме 720p (1280×720 точек) при 120 кадрах в секунду.
Ночная видеосъемка в режиме «Таймлапс», в 4K разрешении.
Пример записи с экшн-камеры, закрепленной на радиоуправляемой машинке (проверка стабилизации).
Если делать краткие выводы, то тяжело выбрать, какой же из основных режимов выбрать в качестве приоритетного: 4K с частотой 24 кадра в секунду, 2К c 30-ю кадрами в секунду или Full HD при 60 кадрах в секунду. У 4K, несмотря на интерполяцию, неплохая (для недорогой камеры) детализация дневного видео, а в FullHD разрешении с 60-ю кадрами в секунду картинка более плавная и приятная для просмотра. С одной стороны, на текущий момент 4K телевизоры и мониторы пока в меньшинствеи Full HD устройства более распространены;с другой стороны, в ближайшем будущем ситуация станет диаметрально противоположной, а заниматься апскейлом до 4К всё равно придется. В случае с XTC244,для оперативных съемок сегодняшнего дня оптимальный выбор, на наш взгляд, Full HD при 60 к/с. Для видеоархивов и записей «на будущее» лучше, всё же, снимать в 4K разрешении.
Режим HD 720p c 120 кадрами в секунду также рано списывать со счетов, он пригодится любителям делать любительские видео с простенькими slow-mo эффектами.
Цифровая стабилизация видео редко встречается в камерах стоимостью ниже 10 000 рублей. В XTC244 она реализована и работает при включенной глобальной настройке «Гироскоп». При резких кратковременных рывках, например, при движении по кочкам и ямам, она закономерно не дает значимого эффекта, что и показал ролик, записанный камерой, закрепленной на радиоуправляемой машинке. Но стабилизация сглаживает, например, дрожь при съемке с рук на ходу или мелкие вибрации при зависании квадрокоптеров на нужной высоте.
Режим ночной съемки немного помогает в условиях очень слабого внешнего освещения, но не сможет компенсировать его полное отсутствие. В кромешной темноте, без дополнительной инфракрасной подсветки или фонаря, камера не сможет зафиксировать окружающую обстановку. В условиях городских прогулок по хорошо освещенным улицам включать ночной режим не стоит, так как видеоизображение получается немного пересвеченным.
Качество звука на видео посредственное, как и у большинства экшн-камер. При использовании аква-бокса на записях практически не будет слышно собеседника на расстоянии более полуметра.
Примеры фотографий
К фотографическим возможностям экшн-камеры изначально надо относиться с долей здравого скепсиса, потому как на широкоугольных объективах с приличной дисторсией типа «рыбий глаз» изначально невозможно получить отличные кадры. Нопри этомв настройках камеры есть коррекция угла обзора, снижающая данный эффект, поэтому на «коротком угле» и при хорошем освещении можно получить вполне приемлемые кадры. Ночью режим съемки фото теряет в качестве больше, чем режим записи видео, изображения получаются излишне шумными и смазанными. Более-менее приемлемые кадры получаются только при использовании штатива. Общая оценка фотофункционала — средний уровень, сопоставимый с результатами конкурирующих моделей в том же ценовом сегменте. Фотографии сохраняются на карте памяти в папке DVPhoto в формате JPG, средний размер 12 Мп изображения — 3,5 МБ.
Заключение
Камера X-TRY серии XTC240 хорошо вписывается в существующий модельный ряд экшн-устройств данного производителя. По своим характеристикам она уступает старшей XTC250 Pro в максимальном аппаратном, а не интерполированном,разрешении и частоте кадров, но при этом обладает обновленным интерфейсом управления, регулировкой угла обзора и заметно дешевле. В отличие от «одноклассников» на XTC244 установлен качественный основной дисплей с IPS матрицей,и присутствует цифровая стабилизация изображения. При этом не стоит забывать о том, что богатый комплект поставкис хорошим набором креплений и переходников ничуть не уменьшился в угоду удешевления, а даже наоброт, немного обновился. Например, комплектный пульт дистанционного управления в форме наручных часов показался нам удобнее прежнего варианта. Да и варианты поставки XTC242 и XTC244включают в себя автомобильные аксессуары неспроста, в камере полноценно реализован режим автомобильного видеорегистратора с автостартом и автовыключением устройства по появлению и пропаданию питания на адаптере в гнезде «:прикуривателя»автомобиля.
На сегодняшний деньиз официально поставляемых в нашу страну экшн-камерустройства под торговой маркой X-TRY выглядят как одно из лучших предложений по соотношению цена/качество/функционал. Возможностей универсальной X-TRY XTC244 хватит как для развлекательных целей и простой видеофиксации экшн-отдыха, так и для спортсменов-экстремалов.
Плюсы X-TRY XTC244:
- Съемка видео в разрешении до 4K;
- Скоростная съемка 120 кадров в секунду в разрешении 720p;
- Хорошее качество видеоизображения;
- Широкоугольный объектив 170 градусов, с коррекцией угла обзора;
- Ночной режим;
- Основной дисплей c качественной IPS матрицей и дополнительный OLED дисплей;
- Отличная комплектация;
- Пульт дистанционного управления;
- Подводный бокс для погружения до 30 м;
- Управление по Wi-Fi.
- 4K разрешение — интерполированное;
- Крышка батарейного отсека без дополнительного замка;
- В базовой рамке вырез не позволяет заменить карту памяти «на горячую» и перекрывает верхние отверстия микрофона;
- Периодическая потеря связи по Wi-Fi во время записи.
Источник
