Здравствуйте друзья.
Сегодня я решил сделать обзор на зарядное устройство Xtar VC4.
Пользуюсь этим зарядным уже более полугода. И знаете что? Оно мне нравится и устраивает на все 146%
Моя Lii-500 как-то незаметно уехала на полку и теперь достаю ее лишь в редких случаях, когда мне нужно зарядить сразу много аккумов.
Но чтобы не возникло споров, я таки скажу, что Xtar VC4 идеально именно для меня. Для моих сценариев использования, о которых я и расскажу. Да, это не идеальная зарядка. Но меня устраивает полностью.

Начинаем как всегда с характеристик:

4 независимых канала с подвижным контактом «минус»;
совместимые аккумуляторы:
Ni-MH/Ni-Cd: AAAA / AAA / AA / A / SubC / C (R14) / D (R20)
Li-Ion: 10440 / 14500 / 14650 / 16340 (CR123a) / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 22650 / 25500 / 26650 / 32650
— автоматическое опеределение типа установленных аккумуляторов;
— графический LCD-дсплей с подсветкой, на котором отображается ток заряда аккумуляторов, напряжение на каждом аккумуляторе, а также набранная ёмкость в процессе заряда;
— кнопка «CH» для переключения отображаемой информации по разным каналам;
— 3 режима заряда аккумуляторов: TC-CC-CV;
— «мягкий» старт процесса заряда для продления срока службы аккумуляторов;
— автоматическое определение полного заряда аккумуляторов по напряжению: 4,2V для Li-ion / 1,45V для Ni-MH/Ni-Cd;
— активация аккумуляторов с нулевым зарядом (0V);
— защита от перегрева, перезаряда, неправильной установки полярности;
— корпус изготовлен из термоустойчивого ABS пластика;
— кабель USB для подключения к любому USB адаптеру в комплекте;
— мягкий чехол для хранения/переноски в комплекте;
— сертифицировано по стандартам RoHS, CE и др;
— входное напряжение: micro USB DC 5.0V 2.1A;
— ток заряда: 500mA для 4х аккумуляторов, 1000mA для 2х аккумуляторов;
— размеры: 149х115х35 мм;
— вес: 210 грамм

Изначально я и не планировал делать обзор на это зарядное. Поэтому далее буду использовать фотки уже слегка БУ коробки, зарядного и т.д.
Но зато считаю, что такой обзор будет более честным и полным. Ведь это устройство прослужило мне полгода и по нему видно состояние.
Приехала ко мне зарядка вот в такой коробке:



Комплектация состоит из зарядного устройства, USB шнурка, инструкции (русский язык присутствует) и мешочка для переноски:




Зарядное устройство запитывается от любого USB порта. Для этого имеется свой специальный шнур:


Это и плюс, и минус данной зарядки. Минус в том, что, если шнур потеряется/поломается/порвётся, придется искать замену. А вот плюс в том, что можно заряжать аккумуляторы в любом месте. В дороге, в степи, дома у любой розетки. Главное, чтобы был повербанк либо зарядка. Кстати именно это одна из самых главных причин по которой я и купил эту зарядку. Заряжать аккумуляторы где угодно. Но об этом расскажу чуть ниже.
Кстати на шнур я надел стяжку из велкро ленты. Очень удобно при хранении:

Теперь о самой зарядке.
Небольшой прямоугольник с экраном и четырьмя слотами под аккумуляторы:

Снизу 6 резиновых ножек и наклейка с характеристиками:


Все торцы кроме верхнего пустые. А на верхнем имеется порт 5V 2.1A:

В слотах имеется подвижный минусовой контакт. Два крайних слота способны отдавать до 1А, и об этом прям написано в самом слоте:

Все 4 слота/канала у зарядки независимые. А это означает что можно одновременно заряжать разные типы аккумуляторов. Ну или как у меня, разные форматы. Вот слева на право идут 26650, два 18650 и 14500:

На самой зарядке имеется дисплей для отображения уровня заряда аккумулятора, влитой ёмкости, силы тока и типа аккума:


Показатели выполнены в необычной форме в виде шкалы по которой бегает стрелка. Сначала кажется, что это неудобно и непонятно. Но на то чтобы разобраться уходит буквально минута, и в целом такая форма отображения достаточно логичная. Также под экраном есть 4 светодиода на каждом канале, которые горят красным цветом, когда аккумулятор заряжается, и зеленым цветом, когда аккумулятор зарядился либо слот пустой:




Также под экраном есть кнопка, которая либо переключает отображение каналов при кратковременном нажатии, либо гасит экран при длительном нажатии:

Что касается питания, то для зарядки подойдет любое зарядное устройство, способное отдавать от 5V 1.5A

Я например без проблем использую это зарядное устройство с повербанком Arun UX20.
Теперь немного расскажу о своих сценариях использования.
Если вы читаете мои обзоры, то знаете, что я люблю ездить на рыбалку и на природу. А на природе как известно розетки с 220в под кустами не водятся. Приходится складывать электричество с собой в банки (повербанки) и аккумуляторы.
У меня есть около полутора десятка различных аккумуляторов формата 18650, 26650, 14500. Нужны они мне для питания фонарей. Ну и в пару боксмодов тоже нужны аккумы 18650. Какими бы они ёмкими не были, всё равно если еду на 2-3 дня на природу, заряд кончается. Вот тут-то меня и выручает это зарядное устройство.

Подключаю его либо к повербанку, либо к порту прикуривателя в машине через зарядник и заряжаю аккумуляторы. Это реально удобно. Например, с Lii-500 это сделать сложнее.
Также если сравнивать с народной Lii-500, у Xtar VC4 мне нравится отсутствие блока питания. Я могу подключить зарядник к любому USB порту и зарядить аккумуляторы.
Как показала практика, в основном мне нужно просто заряжать аккумы. Lii-500 я сейчас достаю только для измерения новых аккумуляторов для обзоров. В остальное время я пользуюсь только Xtar VC4.
Аккумуляторы она заряжает корректно. Показывает сколько залито. Ни один аккум за время использования не был испорчен. Зарядник полностью выполняет свою работу. И большего от него и не нужно.
Заключение:
Если вам не нужно тестировать аккумуляторы, а нужно просто заряжать их, то Xtar VC4 вполне подойдет для этого. Плюсом (большим плюсом) я считаю возможность работы от любого USB порта. Длительное время использования доказали мне что это зарядное отлично мне подходит и справляется с моими задачами: просто и корректно заряжать аккумуляторы разных типов.
Такую же зарядку купили еще несколько моих знакомых, и они полностью довольны покупкой. Поэтому я смело могу рекомендовать Xtar VC4 к покупке.
Мой экземпляр покупался в магазине Gearbest. Но сейчас я вижу, что у них уже нету этих зарядных устройств. Поэтому даю ссылку на другие магазины где можно купить Xtar VC4:
Xtar VC4 в магазине banggood по цене 16.99$
Xtar VC4 на aliexpress по цене 18.08$
Xtar VC4 на aliexpress по цене 19.99$
На этом весь мой обзор. Желаю всем хороших выходных.

FacebookTwitterInstagramPinterestYouTubeTumblr

• Своими руками
• Тесты
  • Аккумуляторы
  • LED
  • Зарядные устройства
  • Рыбалка
• Путевые заметки
  • Таиланд
  • Украина
  • Россия
  • Израиль
• Contact us

Результат поиска:

Предыдущая Следующая

XTAR VC4S: инструкция на русском языке

•

Магазин с самой низкой ценой на XTAR V4S и бесплатной доставкой здесь.

XTAR VC4S инструкция на русском языке

Можно скачать инструкцию к зарядному устройству XTAR VC4S: XTAR-VC4S-Manual-russian.pdf

Рубрики: Зарядные устройства|Метки: 18650, AA, AAA, Алиэкспресс, бытовая техника, зарядные устройства, идеальные вещи|Нет комментариев

Поделись полезной информацией!

FacebookTwitterRedditLinkedInTumblrPinterestVkEmail

Похожие записи

Аккумуляторы АА, ААА и зарядное устройство: какие выбрать в 2023 году Gallery

Аккумуляторы АА, ААА и зарядное устройство: какие выбрать в 2023 году

SkyRC NC1500: тестирование и обзор

Литиевые аккумуляторы AA Xiaomi ZMI LDC01 2900 mWh и зарядное устройство PB421

Liitokala Lii-600: тестирование и обзор

Тестирование XTAR VC4S

SkyRC B6 nano: обзор устройства и аксессуаров

Подписаться

Уведомить о

Label

Имя*

Email*

Website

Δ

Label

Имя*

Email*

Website

Δ

0 комментариев

Межтекстовые Отзывы

Посмотреть все комментарии

wpDiscuz

Зарядное устройство Xtar VC4S предоставлено на обзор компанией Xtar

ЗУ полный автомат, с отлично читаемым дисплеем, отображающим информацию сразу по 4-м слотам. Не без недостатков, но наконец то с режимом разряда от Xtar. Ниже рассмотрим ЗУ подробнее.

Введение (можно пропустить)

Вообще я обзоры не пишу, но тут увлекся тематикой зарядных устройств (далее ЗУ) для цилиндрических аккумуляторов и очень заинтересовался, тогда еще только анонсированной новинкой Xtar VC4S.

Мои личные хотелки к ЗУ:

• 4-х слотовое
• Интеллектуальное ЗУ, которое заряжало бы аккумуляторы исходя из их изношенности, а проще – внутреннего сопротивления. Безусловно, можно купить специальный тестер внутреннего сопротивления аккумулятора YR1035, и на основании его данных выставлять зарядный ток аккумулятора, но, так и долго и не по фэншую. Да и лень, честно говоря.
• Хотелось бы не таскать с собой внешний блок питания (далее БП), а с встроенными БП ЗУ либо маломощные, либо достаточно тяжелые. Поэтому, в идеале, хотелось бы на входе видеть или micro USB, или type-c c поддержкой технологии быстрой зарядки Quick Charge. Поддержка технологии быстрой зарядки позволяет увеличить мощность, передаваемую на вход ЗУ. Сейчас практически все смартфоны поддерживают технологии быстрой зарядки, поэтому практически везде найти такой БП не проблема.
• Удобный информационный дисплей, который бы:

• Отображал одновременно основную информацию по каждому слоту, чтобы постоянно не клацать кнопками выбора слота.
• Ну и хотелось бы излишеств, не просто видеть проценты текущего состояния заряда, а видеть и зарядный ток, и напряжение аккумулятора, и сколько уже влито в mAh

• Иногда нужно проверять свой парк аккумуляторов на предмет остаточной емкости, и хотелось бы иметь возможность измерять емкость аккумулятора при его разряде, ибо показания влитого в mAh совпадают со слитым в основном на новых аккумуляторах, с низким внутренним сопротивлением.

И тут я прочитал анонсы нового ЗУ Xtar VC4S на форуме CPF. Я стал задавать вопросы представителю Xtar и он любезно предложил мне выслать устройство для обзора, с чем я с удовольствием согласился. Ибо, еще в советское время было определение: «Наука это способ удовлетворить собственное любопытство за государственный счет», ну а тут за счет производителя.

Описание на сайте производителя
Официальный магазин на Aliexpress

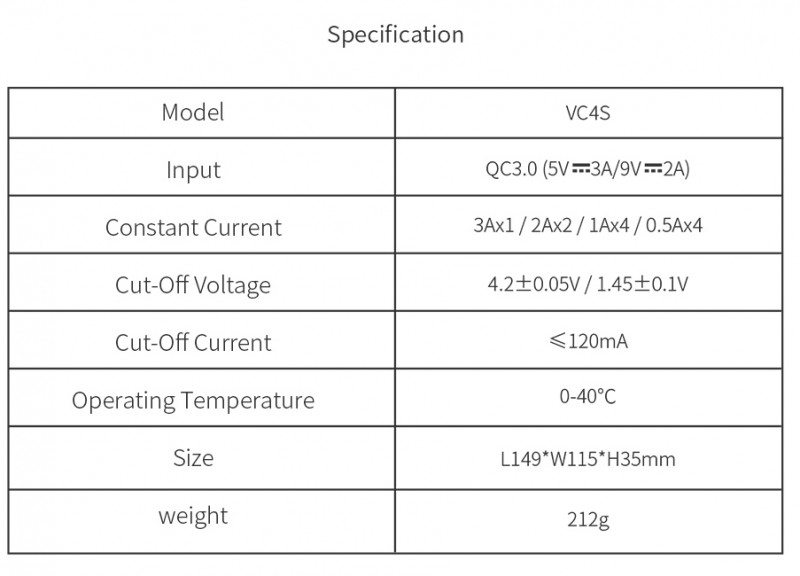

Спецификация

Поддерживаемые аккумуляторы:

• 3.6V / 3.7V Li-ion 10440, 14500, 14650, 16340, 17335, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650.
• 1.2V Ni-MH/Ni-CD: AAAA / AAA / AA / A / SC / C / D

Не поддерживаемые аккумуляторы:

• защищённые 20700/21700 (из-за длины пружин в 70,5мм)
• 3.8 Li-Ion (уже практически умерли, ибо как новый стандарт не прижились)
• 3.6 LiFePO4 (а вот это жаль, они весьма распространены в хоббийных моделях, коптерах)

ЗУ имеет 3 режима работы:

• Charge – режим заряда
• Grad – режим измерения емкости, который заряжает до полного заряда – разряжает и считает слитую емкость mAh – снова заряжает до полного заряда
• Store – подготавливает аккумуляторы к длительному хранению, заряжая или разряжая Li-Ion до 3.7V. Для Ni-Mh такой режим не нужен, но он тоже включается, но пустой аккумулятор не заряжает, а полный практически не разряжает, поэтому лучше бы было его просто не включать и не показывать, т.к. он ничего не делает.

Очень приятно, что есть автоматическое распределение мощности между слотами — если поставить 1шт. Li-Ion c низким внутренним сопротивлением, его можно оперативно зарядить током в 3А. Это удобно, ну или 2шт. по 2А, что также удобно. ЗУ умное и может перебрасывать мощность между слотами исходя из их загрузки.

Из дополнительных фишек имеет:

• защиту от короткого замыкания или переполюсовки
• 0V активацию ( когда заблокировалась плата защиты, подается небольшой ток, разблокирующий плату и малым током начинается зарядка аккумулятора пока она не достигнет минимально порога для Ni-Mh или Li-Ion)

Также меня очень заинтересовал данный промо ролик от Xtar Измерение внутреннего сопротивления
Но чуда не случилось, внутреннее сопротивление VC4S замеряет точно с такими же цифрами как и VC2S.

Распаковка

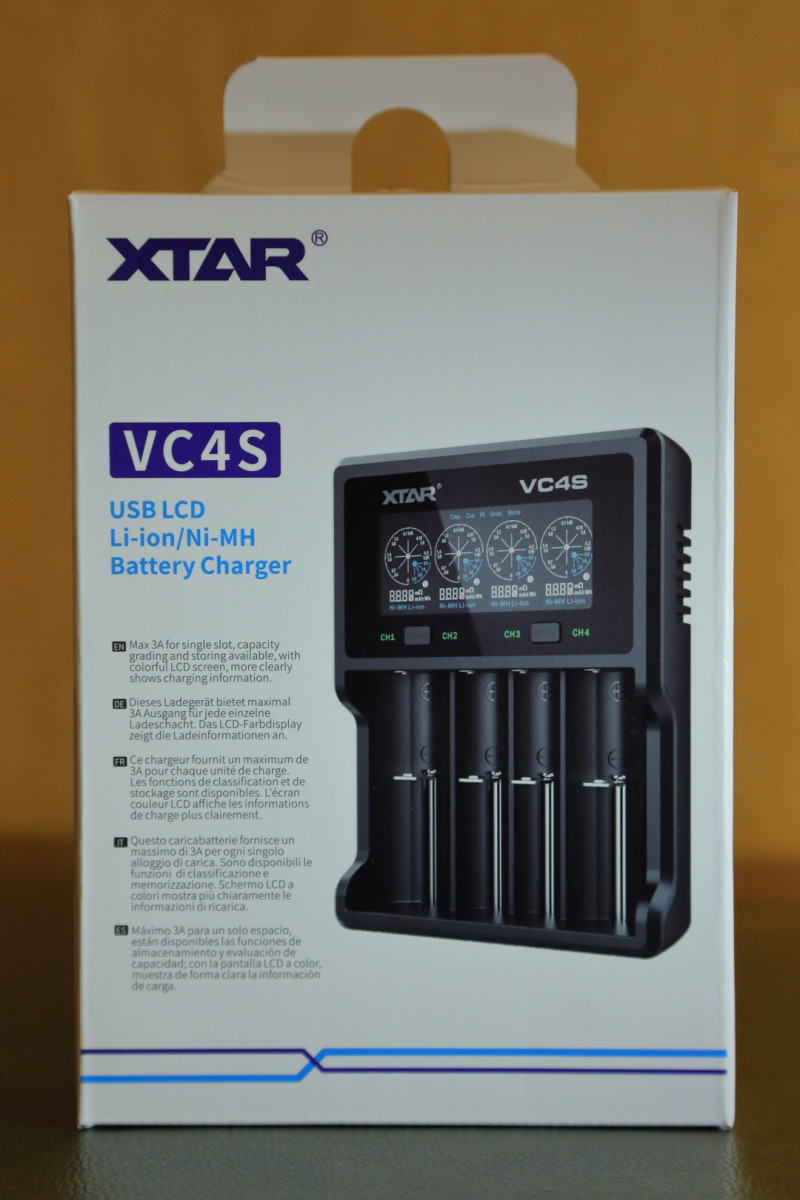

Пришло ЗУ вот в такой коробке из плотного картона

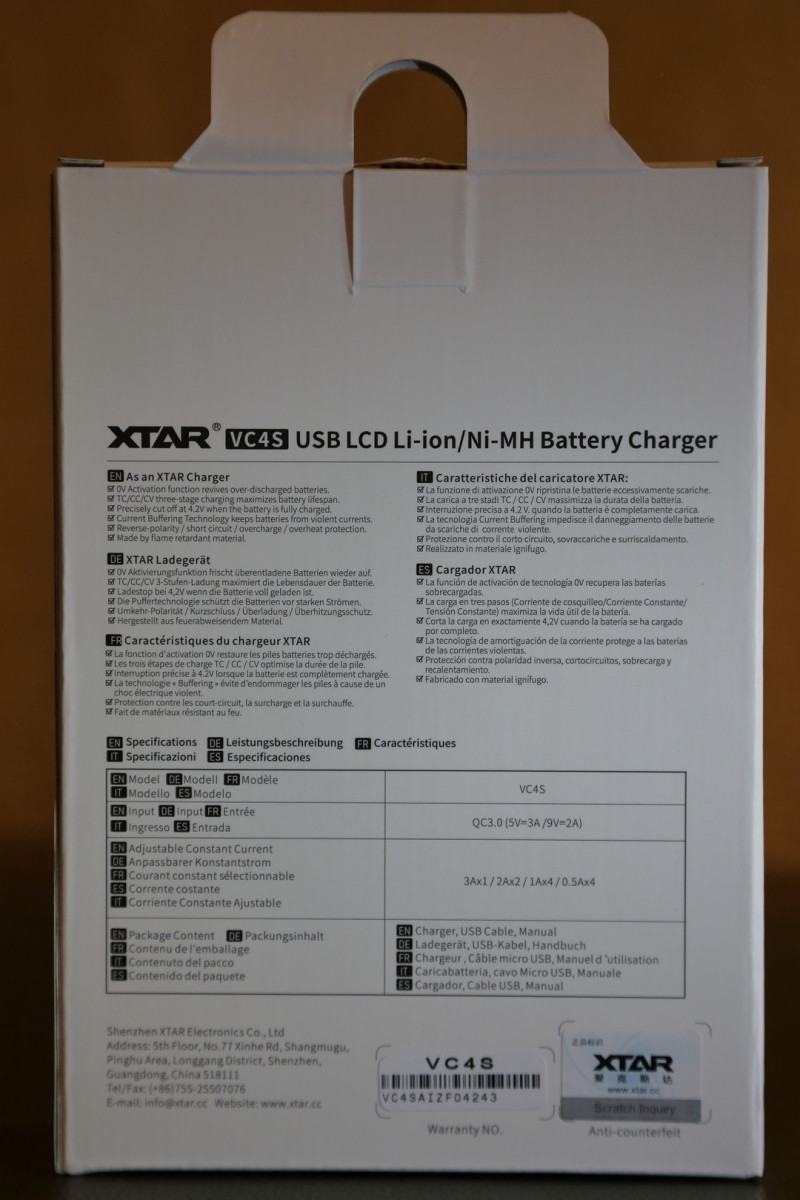

Вид сзади со спецификацией

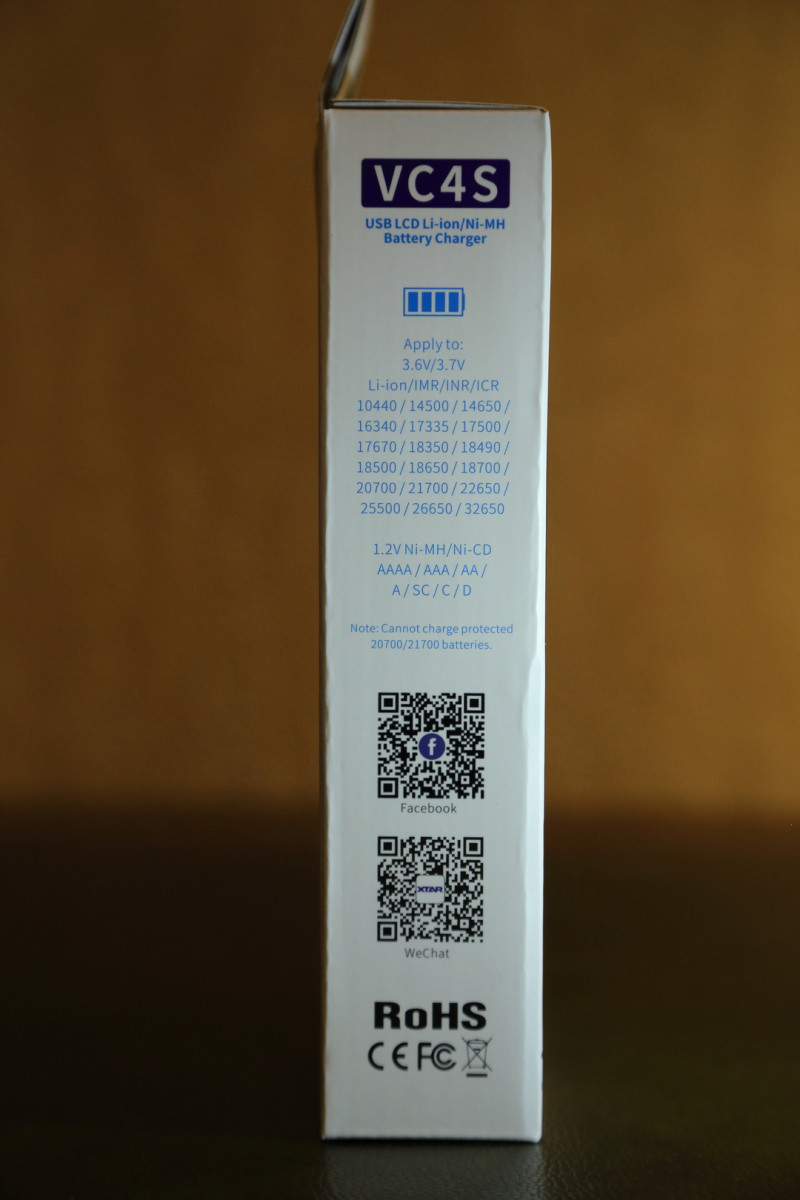

Вид сбоку, с поддержкой форм-факторов аккумуляторов

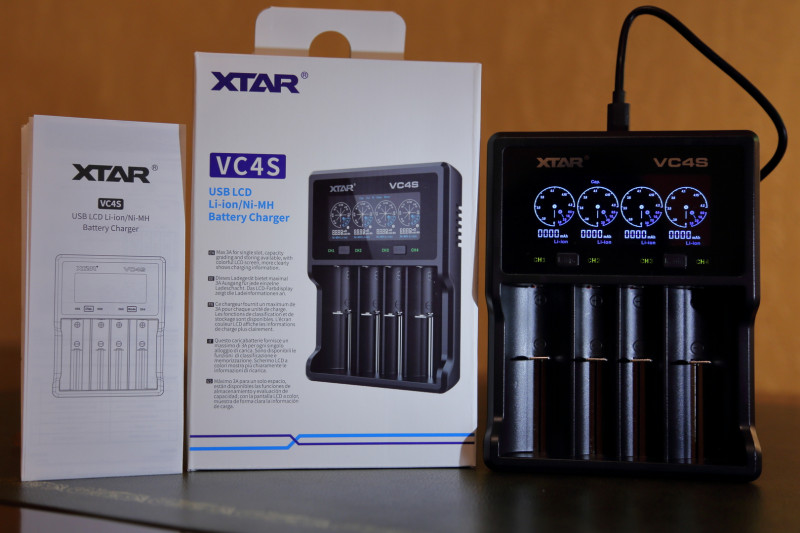

Внутри коробки мы находим ЗУ, инструкцию на нескольких языках, а том числе и на русском

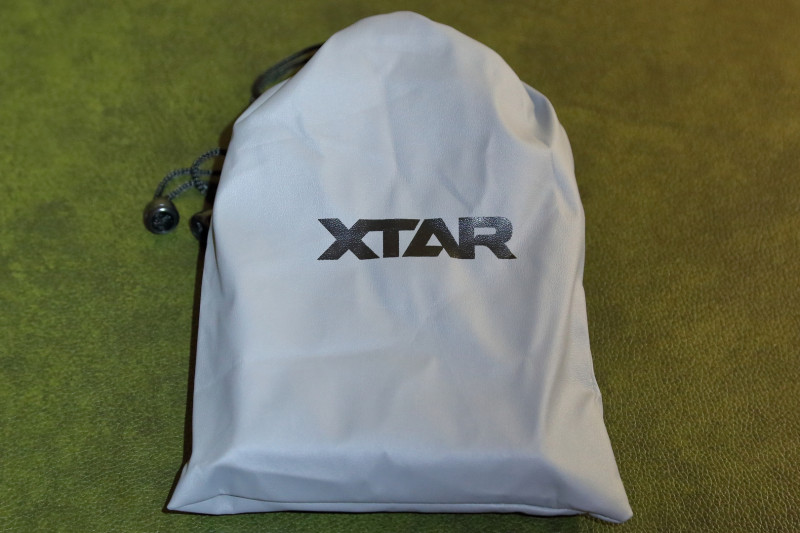

Вот такой затягивающийся фирменный мешочек, в котором удобно перевозить ЗУ + USB кабель + инструкцию

Кабель как мы видим брендированный Xtar, указано что 2,5А, а больше и не нужно, ибо с БП Quick Charge потребляется 9V на 2A.

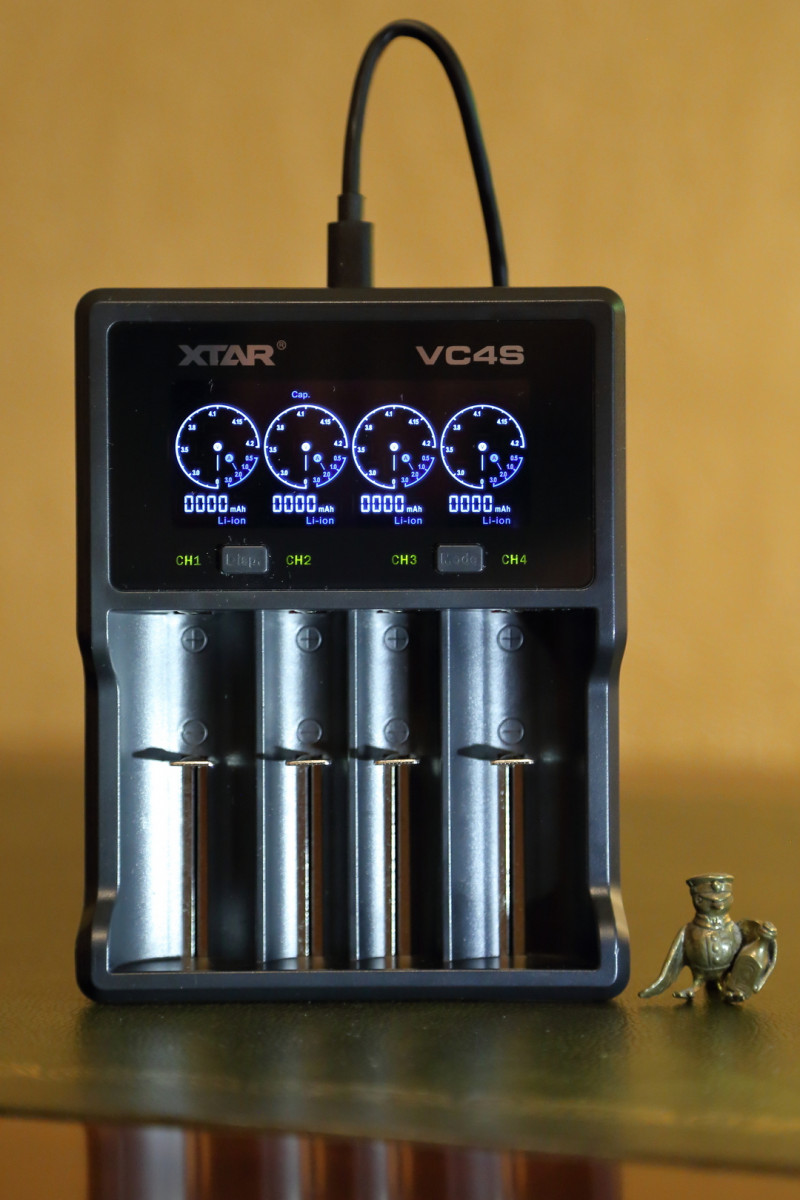

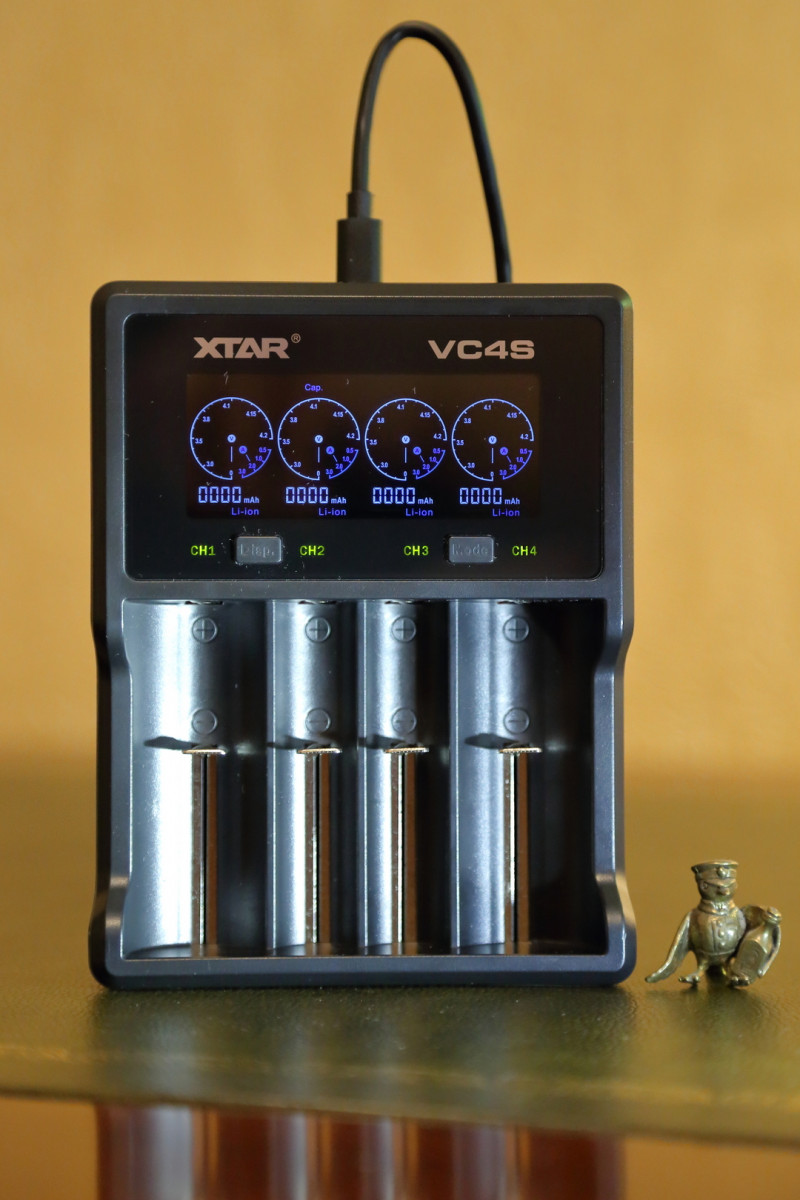

Посмотрим ЗУ поближе

Как мы видим, аккумуляторы форм-фактора 32650/D могут быть установлены только в крайние широкие слоты. Одновременно заряжать 4 такие аккумулятора не получится, только 2 + 2 18650, к примеру.
При подключении БП дисплей загорается в ярком режиме и горит в нем 30 секунд после чего притухает до состояния ниже. Углы обзора дисплея – 170 градусов, экран видно отлично из любого положения.

В таком режиме подсветка очень комфортна и горит во все время работы или совсем гаснет через 10 минут простоя ЗУ пустым. Также ее можно принудительно погасить, длительно нажав на любую из 2-х кнопок.

Для управления используются 2 кнопки:

Левая «DISP» — переключает цифры, отображаемые под слотами:
• залитая емкость в mAh
• текущий ток заряда в mA

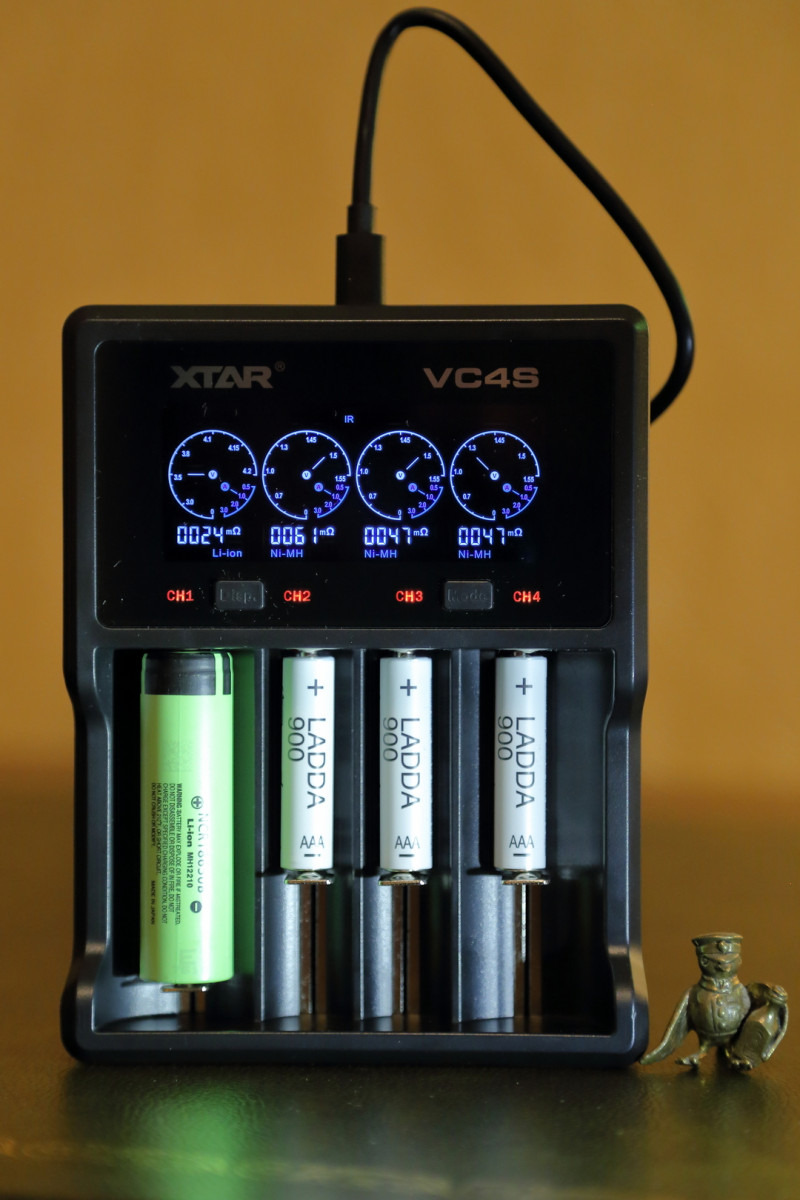

• внутреннее сопротивление аккумулятора mOhm.
Правая «Mode» переключает 3 режима для всех слотов одновременно:
• Charge
• Grad
• Store

Также под слотами горят номера слотов: зеленым светом, когда аккумулятора нет или он заряжен, и красным светом, когда идет заряд аккумулятора. Это очень удобно, чтобы оперативно глянуть на устройство издали, или когда вы полностью выключили дисплей.
На круглых циферблатах мы видим текущее напряжение аккумулятора, и максимальный токовый режим для данного аккумулятора, который ЗУ выбирает автоматически. Это именно максимальный токовый режим, текущий ток заряда можно посмотреть под слотами переключившись клавишей «Disp».

Режим Charge

Установим народный Panasonic NCR18650B

Как мы видим, ЗУ выбрало максимальный токовый режим в 3A исходя из низкого внутреннего сопротивления 29 mOhm.

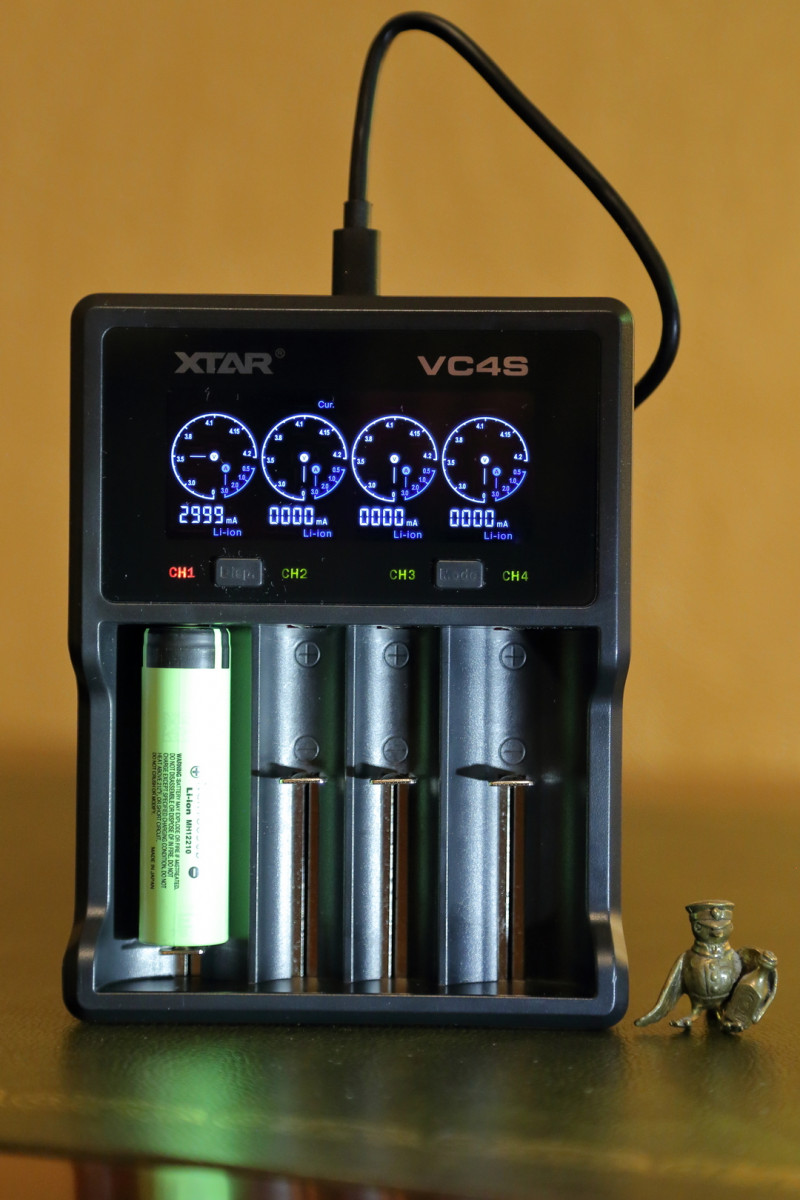

Посмотрим текущий ток

Как мы видим, текущий ток заряда 2999mA – что очень быстро и не превышает скорости в 1С, т.к. емкость аккумулятора 3400mAh.

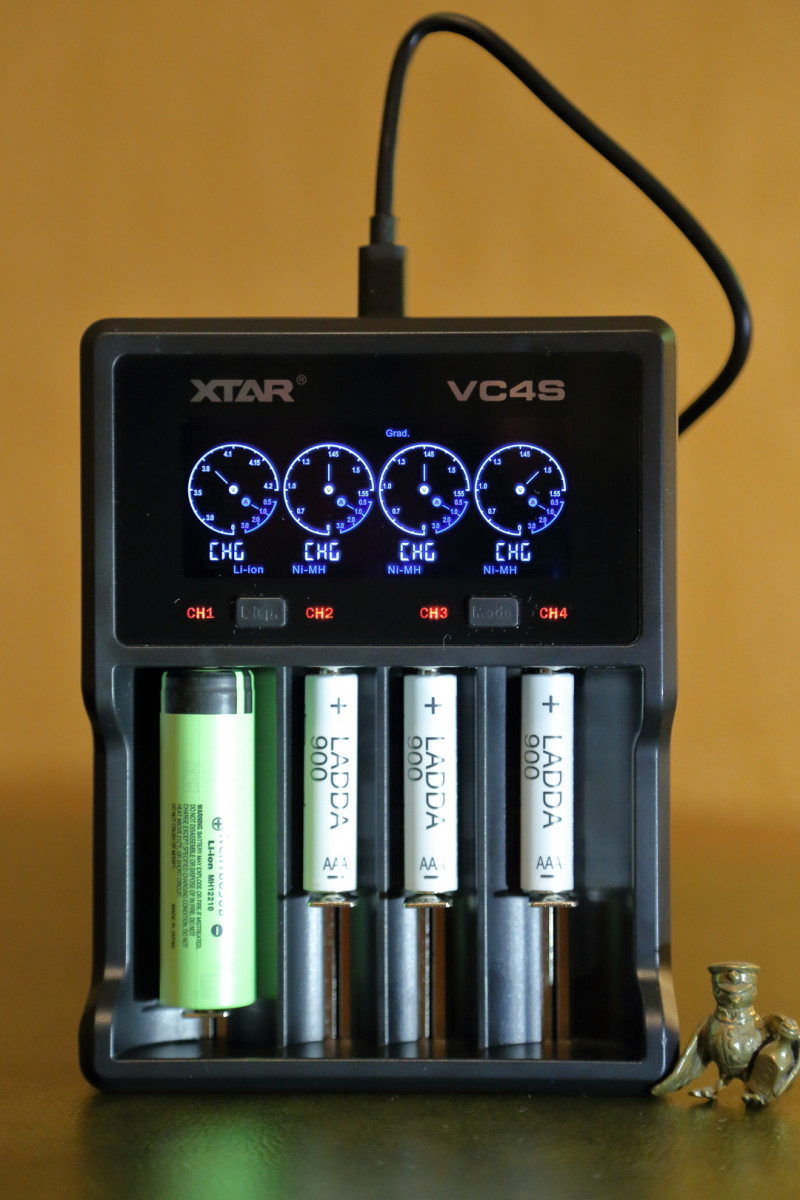

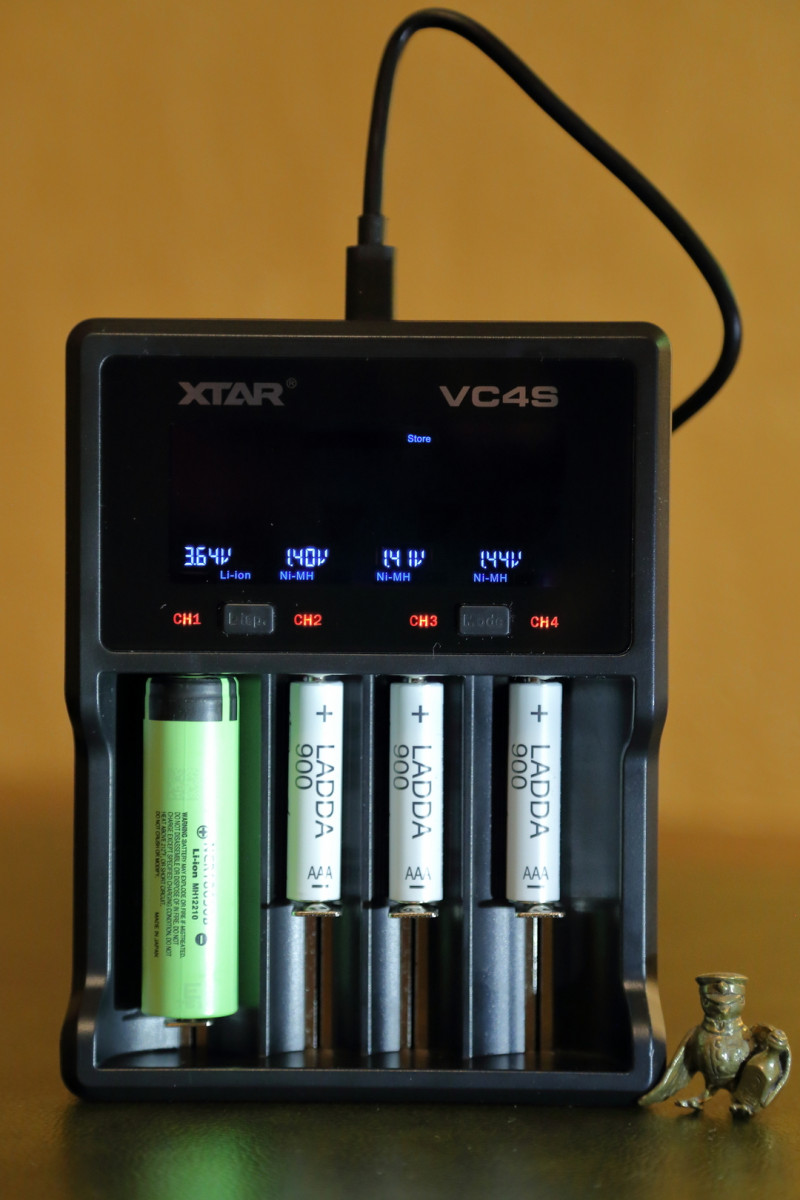

Посмотрим, что будет если заполнить все слоты

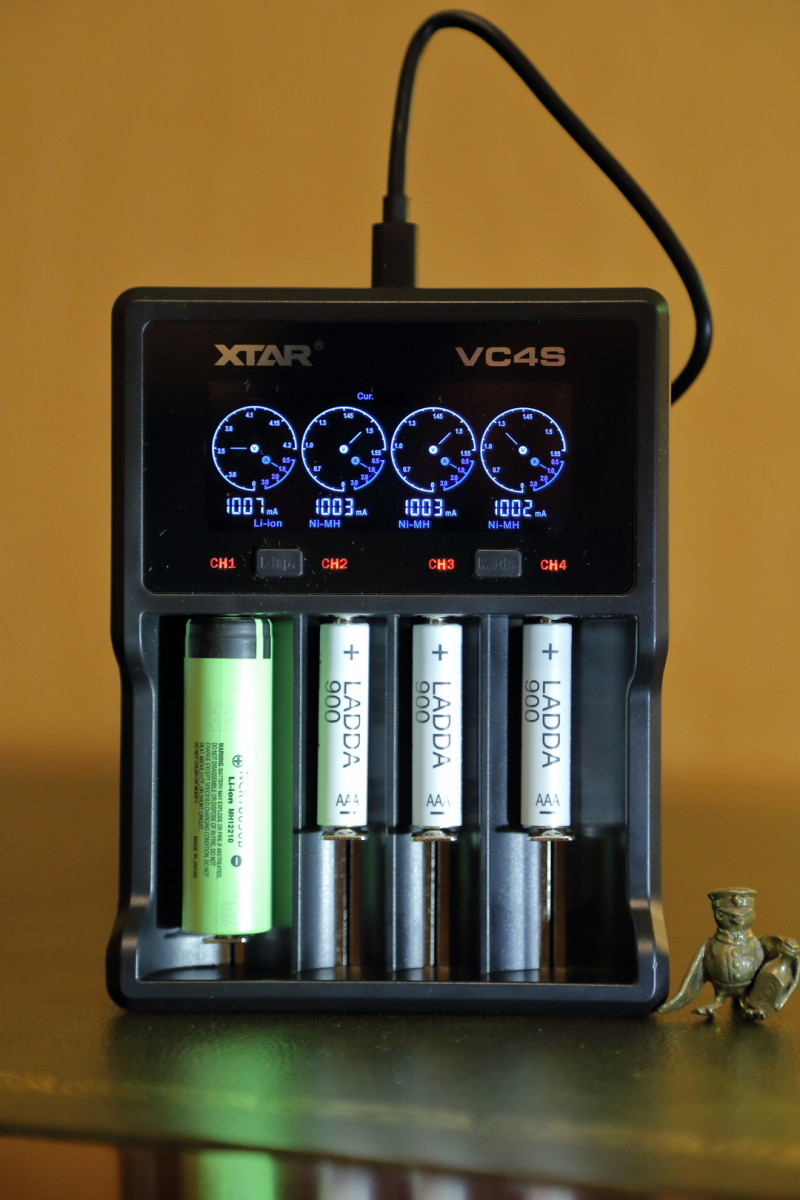

Установленные народные LADDA AAA Ni-Mh 900mAh имеют достаточно невысокое внутренне сопротивление и ЗУ выбирает следующие токи заряда

Когда ЗУ завершит заряд, номера слотов загорятся зеленым, а текущие цифры под циферблатами будет мигать поочередно с надписью «FULL».
Правда если вставить заряжаться только 2 шт. AAA, то ток заряда будет выбран 2А на аккумулятор, что достаточно оптимистично. По спецификации, AAA Eneloop допускают ток зарядки до 0.8А. Чтобы уменьшить ток до 1А на аккумулятор, нужно либо установить 3-ю штуку в ЗУ, либо поменять БП на простой, без поддержки Quick Charge. Нужно отметить, что авиамоделисты утверждают, что токи 3С никель переносит без особых последствий. Но если вам аккумуляторы дороги как память и вы их хотите передать детям, то лучше избегать таких токов

Режим Grade

В этом режиме все аккумуляторы сначала из текущего состояния заряжаются до 100% и разряжаются фиксированным током в 0.3A, при этом подсчитывается слитая емкость в mAh, которая останется гореть под каждым слотом после окончания разряда. Далее аккумуляторы опять заряжаются для последующего использования.
Правда не совсем понятно почему перед разрядом цикл заряда идет с окончанием для Ni-Mh по -dv /dt, а цикл заряда после идет с окончанием по напряжению – логика не понятна.
Режим очень полезен для оценки состояния домашнего парка аккумуляторов.

Режим Store

В этом режиме аккумуляторы подготавливаются к длительному хранению – Li-Ion заряжается или разряжается, в зависимости от заряда аккумулятора, до 3.7V, что соответствует 60% емкости. Ni-Mh режим хранения не нужен, но он и не работает, зачем оставили его индикацию, не понятно, он и не нужен, и не работает.

Итоги

Плюсы:
• Полный умный автомат, кинул аккумуляторы в ЗУ и забыл.
• Одновременное отображение информации по всем слотам
• Наличие режима разряда, для оценки емкости аккумулятора
• Наличие режима хранения аккумуляторов
• Возможность быстро зарядить один аккумулятор током до 3А
• Поддержка режима Quick Charge 3.0 для БП на входе

Минусы:
• Нет ручной регулировки силы тока
• Каждый из 3-х режимов Charge/Grad/Store действует сразу на все слоты, нет возможности назначить каждый режим отдельному слоту
• Автомат излишне оптимистичен для AAA Ni-Mh
• Зачем-то индицируется режим Store для Ni-Mh, который не нужен, правда он и не работает.
• Нет поддержки LiFePO4, Li-Ion 3.8

P.S. Обзор мой первый, прошу тапками сильно не бить
