Yaskawa v1000 инструкция на русском полная версия

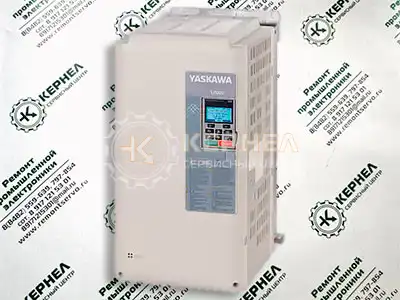

Инвертор V1000

Описание модельного ряда

    • Мощность 0,1 — 18,5 кВт
    • Компактный инверторный привод
    • Векторное регулирование без датчика обратной связи
    • Перегрузочная способность — 150% в течение 60 сек

Схема маркировки

Модельный ряд

Интерфейсные карты

SI-C3/V

Коммуникационная плата CC Link для инверторов V1000

SI-EL3/V

Коммуникационная плата Powerlink для инверторов V1000

SI-EM3/V

Коммуникационная плата Modbus TCP для инверторов V1000

SI-EN3/V

Коммуникационная плата EtherNet IP для инверторов V1000

SI-EN3D/V

Коммуникационная плата Dual Port EtherNet IP для инверторов V1000

SI-EP3/V

Коммуникационная плата ProfiNet для инверторов V1000

SI-ET3/V

Коммуникационная плата Mechatrolink III для инверторов V1000

SI-N3/V

Коммуникационная плата DeviceNet для инверторов V1000

SI-P3/V

Коммуникационная плата Profibus DP для инверторов V1000

SI-S3/V

Коммуникационная плата CANopen для инверторов V1000

SI-T3/V

Коммуникационная плата Mechatrolink II для инверторов V1000

SI-ES3/V

Коммуникационная плата V1000 EtherCAT

Тормозные резисторы

Фильтры и дроссели

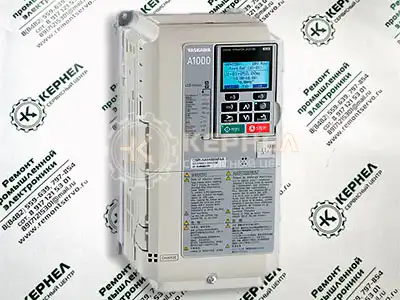

Возможные исполнения A1000

Документация

Каталоги

Технические рукводства

Руководства по установке

Источник

Перейти к контенту

  1. Manuals
  2. Brands
  3. YASKAWA Manuals
  4. Controller
  5. PROFINET V1000
  6. Technical manual

  • Contents

  • Table of Contents

  • Troubleshooting

  • Bookmarks

Quick Links

YASKAWA AC Drive-V1000 Option

DeviceNet

Technical Manual

Type: SI-N3/V

To properly use the product, read this manual thoroughly and retain

for easy reference, inspection, and maintenance. Ensure the end user

receives this manual.

MANUAL NO. SIEP C730600 28B

Related Manuals for YASKAWA V1000

Summary of Contents for YASKAWA V1000

  • Page 1
    YASKAWA AC Drive-V1000 Option DeviceNet Technical Manual Type: SI-N3/V To properly use the product, read this manual thoroughly and retain for easy reference, inspection, and maintenance. Ensure the end user receives this manual. MANUAL NO. SIEP C730600 28B…
  • Page 2
    Yaskawa. No patent liability is assumed with respect to the use of the information contained herein. Moreover, because Yaskawa is constantly striving to improve its high-quality products, the information contained in this manual is subject to change without notice. Every precaution has been taken in the preparation of this manual.

  • Page 3: Table Of Contents

    11 GENERAL CLASS OBJECTS ……… . 71 12 VENDOR-SPECIFIC (YASKAWA) CLASS OBJECTS……84 13 TROUBLESHOOTING .

  • Page 4: Preface And Safety

    Any warnings provided by Yaskawa must be promptly provided to the end user. Yaskawa offers an express warranty only as to the quality of its products in conforming to standards and specifications published in the Yaskawa manual.

  • Page 5
    • When ordering a new copy of the manual due to damage or loss, contact your Yaskawa representative or the nearest Yaskawa sales office and provide the manual number shown on the front cover.
  • Page 6
    Attendre 5 minutes apres la coupure de l’alimentation, pour permettre la decharge des condensateurs. Pour repondre aux exigences , s assurer que le neutre soit relie a la terre, pour la serie 400V. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 7: Product Overview

    The DeviceNet Option can be used with the drive models in Table Table 1 Applicable Models Drive Software Version <1> ≥ 1011 CIMR-V <1> See “PRG” on the drive nameplate for the software version number. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 8: Receiving

    <1> Screw sizes vary by drive capacity. Select a screwdriver that matches the drive capacity. Note: Tools required to prepare DeviceNet cables for wiring are not listed in this manual. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 9: Devicenet Option Components

    Refer to DeviceNet Option LED Display on page Dimensions The installed DeviceNet Option adds 27 mm (1.06 in.) to the total depth of the drive. Figure 3 27 mm (1.06 in.) Figure 3 Dimensions YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 10
    The device has detected a network access error and is in the Green/Red Flashing Communication faulted communications faulted state. The device has then received and accepted an Identify communication fault request-long protocol message. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 11
    “bUS” and the DeviceNet option LEDs will be (NS-OFF and MS=Solid Green) as long as auto baud rate sensing fails to detect the baud rate. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 12: Installation Procedure

    Do not use unshielded cable for control wiring. Failure to comply may cause electrical interference resulting in poor system performance. Use shielded twisted-pair wires and ground the shield to the ground terminal of the drive. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 13
    The charge indicator LED will extinguish when the DC bus voltage is below 50 Vdc. To prevent electric shock, wait at least five minutes after all indicators are off and measure the DC bus voltage level to confirm safe level. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 14
    Remove the terminal cover before removing the bottom cover to install the DeviceNet Option. Replace the terminal cover after wiring the DeviceNet Option. Figure 9 Figure 9 Models with Terminal Cover Reattach the bottom cover. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 15
    Note: When using the drive in an area that may require displaying warning information in Japanese or Chinese, a label is provided with the DeviceNet Option. This label can be placed over the English and French warnings on the front of the DeviceNet Option. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 16
    A network termination resistor (121 Ω, ±1%, 1/4 W) must be connected only to nodes of the two ends of trunkline. Refer to ODVA specification for more details on DeviceNet termination. Communication Cable Specifications Refer to the ODVA website for more information on network cabling (http://www.odva.org/). YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 17
    Maximum Total (m) EDS Files For easy network implementation of drives equipped with a SI-N3/V, an EDS file can be obtained from: U.S.: http://www.yaskawa.com Other areas: Contact a Yaskawa representative. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 18: Devicenet Option Drive Parameters

    When detection is enabled and idle messages are detected, the F6-54 option will set Run and Frequency to 0. Default: 0 Idle Mode Fault Detection Selection (3C5) 0: Detection enabled Range: 0, 1 1: No detection YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 19: Assembly

    Dynamic Input Assembly 159 The data in configurable input 4 is read from the MEMOBUS/ (3E6) Min: 0x0000 Programmable Input 4 (DIA159 4) Modbus address defined by this parameter. Max: 0xFFFF <9> YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 20
    <7> PCA and PPA will be initialized if unavailable values are set. <8> Software versions 1012 and later have F6-07 and F6-08 both set to 1. <9> Available in the option software versions PRG: 1111 and later. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 21: Configuring Devicenet Messaging

    The default connection paths for the DeviceNet Option are set for Extended Speed Control. The PCA and PPA parameters can be accessed by two methods. • A software configuration tool (not supplied), and Yaskawa Electronic Data Sheet (EDS) Note: The PCA and PPA parameters can be accessed from the “DN: Polled Config” parameter group.

  • Page 22: Assembly

    Standard DI/DO Status (Vendor Specific YE Assy) — 157 (0x9D) Enhanced Torque Status, Dynamic (Vendor Specific YE Assy) — 158 (0x9E) Dynamic Input Assembly (Vendor Specific Yaskawa Electric (YE) Assy) — 159 (0x9F) <2> Change of State Response (Vendor Specific YE Assy) — 199 (0xC7) <1>…

  • Page 23: Devicenet Option Details

    For instance, to set the Consumed connection path to 100, write 100 (0x64) to Attribute 101. See appendix C of «The CIP Networks Library, Volume 1» for more information on CIP segments. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 24: Output Assemblies (Drive Consumes)

    Setting range: 0 to 0xFFFF For example, when setting a reference of 1024 with a speed scale of 2 Speed reference data = 1024 × 2 = 4096 = 0x1000 Unit depends on o1-03. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 25
    Setting range: 0 to 0xFFFF For example, when setting a reference of 1024 with a speed scale of 2 Speed reference data = 1024 × 2 = 4096 = 0x1000 Unit depends on o1-03. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 26
    For example, when setting a reference of 1024 with a speed scale of 2 Speed reference data = 1024 × 2 = 4096 = 0x1000 Unit depends on o1-03. Torque Reference Not supported YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 27
    For example, when setting a reference of 1024 with a speed scale of 2 Speed reference data = 1024 × 2 = 4096 = 0x1000 Unit depends on o1-03. Torque Reference Not supported YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 28
    Read Register 0x10 Write Register Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 29
    This function is enabled only when H2-03 is set to F. Speed Command Sets drive speed reference Speed Reference Unit depends on o1-03. Unit is not affected by Speed Scale SS. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 30
    This function is enabled only when H2-01 is set to F. Terminal P1 0: P1 OFF Multi-Function Photo Coupler 1 1: P1 ON This function is enabled only when H2-02 is set to F. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 31
    Unit is not affected by Time Scale TS. Deceleration Time 1 (C1-02) Deceleration Time 1 Unit depends on C1-10. Unit is not affected by Time Scale TS. <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 32
    9 Output Assemblies (Drive Consumes) 3-Wire Control (Vendor Specific Yaskawa Electric (YE) Assy) — 103 (0x67) Note: Available in the option software versions PRG: 1107 and later. Output Byte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2…
  • Page 33
    This function is enabled only when H2-02 is set to F. Terminal P2 0: P2 OFF Multi-Function Photo Coupler 2 1: P2 ON This function is enabled only when H2-03 is set to F. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 34
    Write Register No Operation Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 35
    This function is enabled only when H2-03 is set to F. Speed Command Sets drive speed reference Speed Reference Unit depends on o1-03. Unit is not affected by Speed Scale SS. <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 36
    1: P2 ON This function is enabled only when H2-03 is set to F. Analog Output AM Analog Output 1 This function is enabled only when H4-01 is set to 000. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 37
    Refer to Function Code Decode Table on page Terminal MA/MB 0: MA/MB OFF Multi-Function Digital Output 1: MA/MB ON This function is enabled only when H2-01 is set to F. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 38
    S7. Note: This is a paired assembly (108/158). Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area. Dynamic Output Assembly (Vendor Specific Yaskawa Electric (YE) Assy) — 109 (0x6D) This assembly is dynamic and can be configured as to what parameters are used.
  • Page 39
    1: Fault Reset Speed Command Sets drive speed reference Speed Reference Unit depends on o1-03. Unit is not affected by Speed Scale SS. <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 40
    0: No External Fault (EF0) 1: External Fault (EF0) Fault Reset Fault Reset 0: No Fault Reset 1: Fault Reset Torque Reference Not supported <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 41
    0x01: Enables the speed reference from network Run command form Network NetCtrl 0x00: Depends on b1-02 0x01: Enables the run command from network <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 42
    0x01: Enables the speed reference from network Run command from Network NetCtrl 0x00: Depends on b1-02 0x01: Enables the run command from network <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 43
    S7. Note: This is a paired assembly (124/134). Table 15 Service Code Decode Table Service Code Function 0x00 No Operation 0x0E Get Attribute Single 0x10 Set Attribute Single YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 44
    Valid Classes are Control Supervisor Object (41) and AC/DC Object (42). Instance will always be 1. Attribute Attribute Data Data Torque Reference Not supported <1> CIMR-VC drives do not have terminal S7. Note: This is a paired assembly (125/135). YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 45
    Speed Reference Unit depends on o1-03. Unit is not affected by Speed Scale SS. Torque Reference Not supported Torque Compensation Not supported <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 46: Input Assemblies (Drive Produces)

    Range: 0 to 0xFFFF For example, when output frequency of 4096 with a speed scale of 2 Speed actual data = 4096 / 22 = 1024 = 0x0400 Unit depends on o1-03. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 47
    Range: 0 to 0xFFFF For example, when output frequency of 4096 with a speed scale of 2 Speed actual data = 4096 / 2 = 1024 = 0x0400 Unit depends on o1-03. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 48
    For example, when output frequency of 4096 with a speed scale of 2 Speed actual data = 4096 / 2 = 1024 = 0x0400 Unit depends on o1-03. Torque Actual Output Torque, not supported YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 49
    = 1024 = 0x0400 Unit depends on o1-03. Torque Actual Output Torque, not supported 3-Wire Control Status (Vendor Specific Yaskawa Electric (YE) Assy) — 104 (0x68) Note: Available in the option software versions PRG: 1107 and later. Output Byte Bit 7…
  • Page 50
    Preset 5 (value in parameter d1-05) Preset 6 (value in parameter d1-06) Preset 7 (value in parameter d1-07) Analog Input A2 From Network (Bytes 2, 3) – – – – – – YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 51
    Multi-Function Photo Coupler 2 0: Terminal P2 OFF 1: Terminal P2 ON Actual Drive Speed Monitors drive output frequency Output Frequency Unit depends on o1-03. Unit is not affected by Speed Scale SS. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 52
    Unit is 0.01 A for drives set up to 11 kW in Heavy Duty or Normal Duty and 0.1 A for drives set up for 15 kW and above. Unit is not affected by Current Scale CS. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 53
    Unit is 0.01 A for drives set up to 11 kW in Heavy Duty or Normal Duty and 0.1 A for drives set up for 15 kW and above. Unit is not affected by Current Scale CS. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 54
    If Service Code is 0x94, Data is Error Code. Actual Drive Speed Monitors drive output frequency Output Frequency Unit depends on o1-03. Unit is not affected by Speed Scale SS. Note: This is a paired assembly (124/134). YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 55
    Class Valid Classes are Control Supervisor Object (41) and AC/DC Object (42). Instance will always be 1. Attribute Attribute Data Data If Service Code is 0x94, Data is Error Code. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 56
    0x8E/0x90 0x94 Class Number Class Number Class Number Attribute Attribute Attribute Number Number Number DeviceNet Error DeviceNet Error Data Low Byte 0x08 Code Code Data High Byte 0xFF 0xFF 0xFF YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 57
    Multi-Function Photo Coupler 1 0: Terminal P1 OFF 1: Terminal P1 ON Terminal P2 Multi-Function Photo Coupler 2 0: Terminal P2 OFF 1: Terminal P2 ON Actual Torque Output Torque, not supported YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 58
    0x24 Attempting to write while the drive is storing data. Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 59
    1: Terminal MA/MB ON Terminal P1 Multi-Function Photo Coupler 1 0: Terminal P1 OFF 1: Terminal P1 ON Terminal P2 Multi-Function Photo Coupler 2 0: Terminal P2 OFF 1: Terminal P2 ON YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 60
    0: No Drive Alarm 1: Alarm Drive Fault FAULT 0: No Drive Fault 1: Fault OPE Fault 0: No OPExx Fault 1: OPExx Under Voltage 0: No Under Voltage 1: Under Voltage YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 61
    Unit is 0.01 A for drives set up to 11 kW in Heavy Duty or Normal Duty and 0.1 A for drives set up for 15 kW and above. Unit is not affected by Current Scale CS. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 62
    1: Terminal MA/MB ON Terminal P1 Multi-Function Photo Coupler 1 0: Terminal P1 OFF 1: Terminal P1 ON Terminal P2 Multi-Function Photo Coupler 2 0: Terminal P2 OFF 1: Terminal P2 ON YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 63
    MEMOBUS/Modbus Register Data Note: This is a paired assembly (105/155). Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area. Table 22 Reply Mapping — 155…
  • Page 64
    1: Terminal S4 ON Terminal MA/MB Multi-Function Digital Output 0: Terminal MA/MB OFF 1: Terminal MA/MB ON Terminal P1 Multi-Function Photo Coupler 1 0: Terminal P1 OFF 1: Terminal P1 ON YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 65
    1: Actual speed at speed reference Drive Ready READY 0: Not Ready 1: Ready Drive Alarm ALARM 0: No Drive Alarm 1: Alarm Drive Fault FAULT 0: No Drive Fault 1: Fault YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 66
    Analog Input A1 Actual Drive Speed Monitors drive output frequency Output Frequency Unit depends on o1-03. Unit is not affected by Speed Scale SS. <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 67
    Multi-Function Photo Coupler 1 0: Terminal P1 OFF 1: Terminal P1 ON Terminal P2 Multi-Function Photo Coupler 2 0: Terminal P2 OFF 1: Terminal P2 ON Actual Torque Output Torque, not supported YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 68
    MEMOBUS/Modbus Register Data Note: This is a paired assembly (108/158). Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area. Table 24 Reply Mapping — 158…
  • Page 69
    0: Terminal S7 command OFF <1> 1: Terminal S7 command ON Running Running 0: Stop 1: Forward or Reverse Running Zero Speed 0: Running 1: Stop or DC Injection Braking YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 70
    Monitors drive output frequency Output Frequency Unit depends on o1-03. Unit is not affected by Speed Scale SS. Actual Torque Output Torque, not supported <1> CIMR-VC drives do not have terminal S7. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 71: General Class Objects

    Service Code No. (hex) Service Name Get Attribute Single Attributes Supported Instance Attribute Name Description Get Set Size Range Default Object Software The Message Router object software – Word – Revision revision YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 72
    Setting is done through drive – Byte – Value operator. <1> Set only settable when Attribute 08, F6-50 = 64 <2> Set only valid when Attribute 09, F6-63 = 3. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 73
    Data – 00 00 00 00 Command 1 (Output Assembly) bytes Same function as the Speed Array 6 Data – 00 00 00 00 00 00 Command 2(Output Assembly) bytes YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 74
    00 00 00 00 00 00 00 00 State Response (Input Assembly) bytes <1> <1> Available in the option software versions PRG: 1107 and later. <2> Available in the option software versions PRG: 1111 and later. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 75
    Number of bytes in the consumed – Word – path length connection path. Specifies the Application Object that will Consumed connection receive data consumed by this Connection – Array – – path Object. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 76
    Produced connection Number of bytes in the consumed Byte – path connection path. Specifies the Application Object that will Consumed connection receive data consumed by this Connection Byte3 – path Object. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 77
    <1> These attributes default on power-up to Logical encoding. If a message is received that is in Symbolic encoding, a three-byte Symbolic encoded message is returned. <2> A polled EPR time. Timing out will cause the drive to fault with a “bUS” fault. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 78
    “3”, Permanent Magnet Motor. Else, set this parameter to “7”, Induction Motor. Motor Rated Current Rated Current [0.1 A] The unit of value returned is 0.1[A]. Uses current scale. Rated Voltage [1 V] Uses voltage scale. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 79
    0: Enables the run command from Control from Net (Status) except for DeviceNet – Byte – 1: Enables the run command from DeviceNet DeviceNet Fault Mode Normal 2 (vendor specific) – Byte – YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 80
    Motor Overload (oL1) 2200 Inv Overload (oL2) 2221 Overtorque Det 1 (oL3) 2222 Overtorque Det 2 (oL4) 7110 DynBrk Transistor (rr) 7112 DynBrk Resistor (rH) 9000 External Fault 3 (EF3) YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 81
    Output Phase Loss (LF) 5300 Operator Disconnected (oPr) 6320 EEPROM R/W Error (Err) 7500 MEMOBUS/Modbus Com Fault (CE) 7500 DeviceNet communication Error (bUS) 8321 Out of Control (CF) 9000 External Fault 0 (EF0) YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 82
    Setting for F6-57, scale of units for Current Scale (–15 to 15) Byte –15 ~ 15 current-related data Setting for F6-58, scale of units for Torque Scale (–15 to 15) Byte –15 ~ 15 torque-related data YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 83
    Parameter F6-60 Time Scale (-15 to 15) Parameter F6-61 Reference from the Net Status of reference command (1 = Network) (Status) 0 = As set by bl-01, 1 = Network YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 84: Vendor-Specific (Yaskawa) Class Objects

    Note: Attempting to access an invalid parameter results in a DeviceNet error code of 0x09, Invalid Attribute Value Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area.

  • Page 85
    Note: Attempting to access an invalid parameter results in a DeviceNet error code of 0x09, Invalid Attribute Value Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area.

  • Page 86: Troubleshooting

    Fault Name DeviceNet Option Fault oFA00 DeviceNet Option is not properly connected. Cause Possible Solution Non-compatible option connected to the drive. Connect an option that is compatible with the drive. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 87
    Programming error on the master side Check communications at start-up and correct programming errors. Perform a self-diagnostics check. Communication circuitry is damaged. Replace the drive if the fault continues to occur. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 88
    Specify a data value that is within the setting range. of the setting range. Note: Refer to the MEMOBUS/Modbus Data Table in Appendix C of the V1000 Technical Manual for a list of monitor data using the MEMOBUS/Modbus message area.
  • Page 89
    After the MAC ID is changed, the device sends its duplicate MAC IDs and executes the CR feature. Example: With current Rockwell PLCs, the AAR feature can only be enabled if the CR feature is also enabled. YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 90: European Standards

    EMC Filter and Option Installation for CE Compliance Figure 17 V1000 Enclosure panel Cable clamp Drive Communication EMC filter option Upper controller Three phase power supply Figure 17 EMC Filter and Option Installation for CE Compliance YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 91: Specifications

    –20 °C to +60 °C (–4 °F to 140 °F) allowed for short-term transport of the product Storage Temperature Area of Use Indoor (free of corrosive gas, airborne particles, etc.) Altitude 1000 m (3280 ft.) or lower YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…

  • Page 92
    Revision: Upgraded the software version to PRG: 1107 and PRG: 1111. Reviewed and corrected entire documentation. May 2014 Chapter 14 Addition: European Standards Back cover Revision: Address, format − − August 2008 First edition YASKAWA ELECTRIC SIEP C730600 28B V1000 Option SI-N3/V Technical Manual…
  • Page 93
    Phone: 81-3-5402-4502 Fax: 81-3-5402-4580 http://www.yaskawa.co.jp YASKAWA AMERICA, INC. 2121 Norman Drive South, Waukegan, IL 60085, U.S.A. Phone: 1-800-YASKAWA (927-5292) or 1-847-887-7000 Fax: 1-847-887-7310 http://www.yaskawa.com YASKAWA ELÉTRICO DO BRASIL LTDA. Avenida Piraporinha 777, Diadema, São Paulo, 09950-000, Brasil Phone: 55-11-3585-1100 Fax: 55-11-3585-1187 http://www.yaskawa.com.br…

Заказать инвертор Yaskawa v1000

Купить Инвертор Yaskawa v1000 инструкция на русском в компании Олниса можно оптом или в розницу. Доставим Инвертор Yaskawa v1000 инструкция на русском в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Безопасность при работе с электротехническим оборудованием стоит на первом месте, поэтому корпорация Yaskawa создала высокоуровневую защиту, однако не следует забывать и о правилах эксплуатации.

Частотные преобразователи выступают приборами для контроля и регулировки входных параметров напряжения, особенно это актуально в нестабильных электросетях под высоковольтным напряжением. Если детально рассмотреть характеристики преобразователей v1000, то отличительные моменты включают:

  • допустимо подключение на 200–240 В от одно- и трехфазной сети, запитка 380–480 В от трехфазной;
  • диапазон выходных частот колеблется в пределах 0,01–400 Гц;
  • администрирование доступно в трех вариациях: бессенсорное, скалярное и векторное;
  • показатели мощности составляют 0,1–18,5 кВт;
  • все оборудование имеет высокий класс защиты IP20;
  • выдерживает превышение тока 120% в течение 1 минуты;
  • 150% номинального значения тока в тяжелом режиме выдерживает 60 секунд;
  • 2 аналоговых входа и один выход;
  • 6 цифровых, 1 релейный и 1 импульсный выходы, 1 выход оптопары
  • комплектуются помехозащищающими фильтрами, дросселями, тормозными резисторами, прерывателями
  • встроен блоки питания на 24В;
  • комплектация пультом управления и кабелями подключения.

Мини-версия потребляет электроэнергию еще экономичнее.

Инструкция по эксплуатации

Необходимо придерживаться общих правил:

  1. Внимательно ознакомиться с руководством по установке и работе с частотным оборудованием данного типа.
  2. Тщательно изучить условия и принцип монтажа, как именно и куда крепить, определиться правильно ли выбрано место для установки оборудования.
  3. Перечень всех данных в начале инструкции предупреждений и запретов строго соблюдать. Безопасность, сохранность жизни и здоровья персонала превыше всего.
  4. Все манипуляции по установке и демонтажу выполняет только квалифицированный специалист, нельзя пытаться открыть или переустановить самостоятельно без знания дела.
  5. Привод монтируют как указано в инструкции, не допускается изменений и неправильного расположения – это может вывести из строя не только частотника, но и технику для которой он устанавливается
  6. Всю ответственность за травмы персонала или повреждение оборудования в случае невыполнения предписаний в инструкции несет сам рабочий и руководство, которое допустило ошибку на производстве

Перед установкой и эксплуатацией внимательно необходимо ознакомиться с инструкцией, которая находится в свободном доступе в сети, а также прилагается к каждому оборудованию при покупке.

Доставка и гарантия

Ознакомится с ассортиментом и приобрести электротехническое оборудование, а также все комплектующие можно в компании «Олниса». На все товары предоставляется долгосрочная гарантия. Мы предоставляем только оригинальные устройства от мировых брендов по выгодным ценам и с доставкой по России и странам СНГ.

Инвертор V1000

Описание модельного ряда

    • Мощность 0,1 — 18,5 кВт
    • Компактный инверторный привод
    • Векторное регулирование без датчика обратной связи
    • Перегрузочная способность — 150% в течение 60 сек

Схема маркировки

Модельный ряд

Интерфейсные карты

SI-C3/V

Коммуникационная плата CC Link для инверторов V1000

SI-EL3/V

Коммуникационная плата Powerlink для инверторов V1000

SI-EM3/V

Коммуникационная плата Modbus TCP для инверторов V1000

SI-EN3/V

Коммуникационная плата EtherNet IP для инверторов V1000

SI-EN3D/V

Коммуникационная плата Dual Port EtherNet IP для инверторов V1000

SI-EP3/V

Коммуникационная плата ProfiNet для инверторов V1000

SI-ET3/V

Коммуникационная плата Mechatrolink III для инверторов V1000

SI-N3/V

Коммуникационная плата DeviceNet для инверторов V1000

SI-P3/V

Коммуникационная плата Profibus DP для инверторов V1000

SI-S3/V

Коммуникационная плата CANopen для инверторов V1000

SI-T3/V

Коммуникационная плата Mechatrolink II для инверторов V1000

SI-ES3/V

Коммуникационная плата V1000 EtherCAT

Тормозные резисторы

Фильтры и дроссели

Возможные исполнения A1000

Документация

Каталоги

Технические рукводства

Руководства по установке

Источник

Заказать инвертор Yaskawa v1000

Купить Инвертор Yaskawa v1000 инструкция на русском в компании Олниса можно оптом или в розницу. Доставим Инвертор Yaskawa v1000 инструкция на русском в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Безопасность при работе с электротехническим оборудованием стоит на первом месте, поэтому корпорация Yaskawa создала высокоуровневую защиту, однако не следует забывать и о правилах эксплуатации.

Преобразователя частот v1000

Частотные преобразователи выступают приборами для контроля и регулировки входных параметров напряжения, особенно это актуально в нестабильных электросетях под высоковольтным напряжением. Если детально рассмотреть характеристики преобразователей v1000, то отличительные моменты включают:

  • допустимо подключение на 200–240 В от одно- и трехфазной сети, запитка 380–480 В от трехфазной;
  • диапазон выходных частот колеблется в пределах 0,01–400 Гц;
  • администрирование доступно в трех вариациях: бессенсорное, скалярное и векторное;
  • показатели мощности составляют 0,1–18,5 кВт;
  • все оборудование имеет высокий класс защиты IP20;
  • выдерживает превышение тока 120% в течение 1 минуты;
  • 150% номинального значения тока в тяжелом режиме выдерживает 60 секунд;
  • 2 аналоговых входа и один выход;
  • 6 цифровых, 1 релейный и 1 импульсный выходы, 1 выход оптопары
  • комплектуются помехозащищающими фильтрами, дросселями, тормозными резисторами, прерывателями
  • встроен блоки питания на 24В;
  • комплектация пультом управления и кабелями подключения.

Мини-версия потребляет электроэнергию еще экономичнее.

Инструкция по эксплуатации

Необходимо придерживаться общих правил:

  1. Внимательно ознакомиться с руководством по установке и работе с частотным оборудованием данного типа.
  2. Тщательно изучить условия и принцип монтажа, как именно и куда крепить, определиться правильно ли выбрано место для установки оборудования.
  3. Перечень всех данных в начале инструкции предупреждений и запретов строго соблюдать. Безопасность, сохранность жизни и здоровья персонала превыше всего.
  4. Все манипуляции по установке и демонтажу выполняет только квалифицированный специалист, нельзя пытаться открыть или переустановить самостоятельно без знания дела.
  5. Привод монтируют как указано в инструкции, не допускается изменений и неправильного расположения – это может вывести из строя не только частотника, но и технику для которой он устанавливается
  6. Всю ответственность за травмы персонала или повреждение оборудования в случае невыполнения предписаний в инструкции несет сам рабочий и руководство, которое допустило ошибку на производстве

Перед установкой и эксплуатацией внимательно необходимо ознакомиться с инструкцией, которая находится в свободном доступе в сети, а также прилагается к каждому оборудованию при покупке.

Доставка и гарантия

Ознакомится с ассортиментом и приобрести электротехническое оборудование, а также все комплектующие можно в компании «Олниса». На все товары предоставляется долгосрочная гарантия. Мы предоставляем только оригинальные устройства от мировых брендов по выгодным ценам и с доставкой по России и странам СНГ.

Источник

29 января 2023 г. 06:39

Фото ПЧ Yaskawa V1000

При работе промышленной электроники YASKAWA в системах вентиляции, теплоснабжения или автоматизированном производственном оборудовании часто возникают неисправности, распознать которые можно считав коды ошибок и произведя расшифровку этих кодов по инструкции на конкретную модель электронного оборудования. Наиболее частое использование в промышленном оборудовании получили следующие частотные преобразователи фирмы YASKAWA: Yaskawa V1000, Yaskawa J1000, Yaskawa A1000, Yaskawa L1000. В свою очередь серия Yaskawa V1000 включает в себя следующие модели: CIMR-VUBA0001, CIMR-VUBA0002, CIMR-VUBA0003, CIMR-VUBA0006, CIMR-VUBA0010, CIMR-VUBA0012, CIMR-VUBA0018, CIMR-VU2A0001, CIMR-VU2A0002, CIMR-VU2A0004, CIMR-VU2A0006, CIMR-VU2A0010, CIMR-VU2A0012, CIMR-VU2A0020, CIMR-VU2A0030, CIMR-VU2A0040, CIMR-VU2A0056, CIMR-VU2A0069, CIMR-VU4A0001, CIMR-VU4A0002, CIMR-VU4A0004, CIMR-VU4A0005, CIMR-VU4A0007, CIMR-VU4A0009, CIMR-VU4A0011, CIMR-VU4A0018, CIMR-VU4A0023, CIMR-VU4A0031, CIMR-VU4A0038. Своевременная расшифровка ошибок может значительно ускорить диагностику и ремонт преобразователей частоты, подробнее об этом написано здесь.

Частотные преобразователи YASKAWA имеют следующие распространенные ошибки:

Наиболее частые ошибки преобразователей YASKAWA V1000:

Ошибка bUS (error bUS) — ошибка коммуникационного модуля;
Ошибка CE (error CE) — ошибка связи MEMOBUSModbus;
Ошибка CF (error CF) — ошибка схемы управления;
Ошибка CoF (error CoF) — ошибка датчика тока;
Ошибка CPF02 (error CPF02) — ошибка АЦП;
Ошибка CPF03 (error CPF03) — ошибка ШИМ;
Ошибка CPF06 (error CPF06) — несоответствие параметров после замены платы управления или платы входных сигналов;
Ошибка CPF07 (error CPF07) — ошибка связи с платов входных сигналов;
Ошибка CPF08 (error CPF08) — ошибка памяти EEPROM;
Ошибка CPF11 (error CPF11) — ошибка памяти RAM;
Ошибка CPF12 (error CPF12) — ошибка FLASH памяти;
Ошибка CPF13 (error CPF13) — ошибка сторожевого таймера;
Ошибка CPF14 (error CPF14) — неиспраность схемы управления;
Ошибка CPF16 (error CPF16) — неисправность тактового генератора;
Ошибка CPF17 (error CPF17) — ошибка таймера;
Ошибка CPF18 (error CPF18) — неиспраность схемы управления;
Ошибка CPF19 (error CPF19) — неисправность схемы управления;
Ошибка CPF20 (error CPF20) — аппаратная неисправность RAM, FLASH, Watchdog, Clock;
Ошибка CPF21 (error CPF21) — аппаратная неисправность RAM, FLASH, Watchdog, Clock;
Ошибка CPF22 (error CPF22) — ошибка АЦП;
Ошибка CPF23 (error CPF23) — ошибка ШИМ;
Ошибка CPF24 (error CPF24) — ошибка Drive Capacity Signal;
Ошибка CPF25 (error CPF25) — плата входных сигналов повреждена или не установлена;
Ошибка dEv (error dEv)(отображается на дисплее, как «dEu») — нестабильная скорость;
Ошибка E5 (error E5)(отображается на дисплее, как «ES») — ошибка сторожевого таймера MECHATROLINK;
Ошибка EF0 (error EF0)(отображается на дисплее, как «EO») — неиспраность внешней опциональной платы;
Ошибка dWAL (error dWAL)(отображается на дисплее, как «dLJAL») — программная ошибка функции DriveWorksEZ;
Ошибка dWFL (error dWFL)(отображается на дисплее, как «dLJFL») — ошибка функции DriveWorksEZ;
Ошибка EF1 (error EF1) — внешняя неисправность по входу S1;
Ошибка EF2 (error EF2) — внешняя неисправность по входу S2;
Ошибка EF3 (error EF3) — внешняя неисправность по входу S3;
Ошибка EF4 (error EF4) — внешняя неисправность по входу S4;
Ошибка EF5 (error EF5) — внешняя неисправность по входу S5;
Ошибка EF6 (error EF6) — внешняя неисправность по входу S6;
Ошибка EF7 (error EF7) — внешняя неисправность по входу S7;
Ошибка Err (error Err) — ошибка запяси в память EEPROM;
Ошибка FbH (error FbH) — повышенное значение сигнала обратной связи PID регулятора;
Ошибка FbL (error FbL) — пониженное значение сигнала обратной связи PID регулятора, обрыв датчика;
Ошибка GF (error GF)(отображается на дисплее, как «6F», «CF») — короткое замыкание выхода ПЧ на землю;
Ошибка LF (error LF) — обрыв фазы на выходе инвертора;
Ошибка LF2 (error LF2) — небаланс тока на выходе ПЧ;
Ошибка nSE (error nSE)(отображается на дисплее, как «п5Е», «n5E») — ошибка функции Node Setup во время запуска;
Ошибка oC (error oC)(отображается на дисплее, как «0C») — перегрузка преобразователя;
Ошибка oFA00 (error oFA00) — ошибка связи с опциональной платой;
Ошибка oFA01 (error oFA01) — неисправность опционального модуля;
Ошибка oFA03 (error oFA03) — неисправность опциональной платы;
Ошибка oFA04 (error oFA04) — неисправность опциональной платы;
Ошибка oFA30 (error oFA30) — неисправность опциональной платы id30;
Ошибка oFA31 (error oFA31) — неисправность опциональной платы id31;
Ошибка oFA32 (error oFA32) — неисправность опциональной платы id32;
Ошибка oFA33 (error oFA33) — неисправность опциональной платы id33;
Ошибка oFA34 (error oFA34) — неисправность опциональной платы id34;
Ошибка oFA35 (error oFA35) — неисправность опциональной платы id35;
Ошибка oFA36 (error oFA36) — неисправность опциональной платы id36;
Ошибка oFA37 (error oFA37) — неисправность опциональной платы id37;
Ошибка oFA38 (error oFA38) — неисправность опциональной платы id38;
Ошибка oFA39 (error oFA39) — неисправность опциональной платы id39;
Ошибка oFA40 (error oFA40) — неисправность опциональной платы id40;
Ошибка oFA41 (error oFA41) — неисправность опциональной платы id41;
Ошибка oFA42 (error oFA42) — неисправность опциональной платы id42;
Ошибка oFA43 (error oFA43) — неисправность опциональной платы id43;
Ошибка oH (error oH)(отображается на дисплее, как «0H») — перегрев радиатора инвертора;
Ошибка oH1 (error oH1)(отображается на дисплее, как «0H1») — перегрев радиатора инвертора;
Ошибка oH3 (error oH3)(отображается на дисплее, как «0H3») — перегрев двигателя по датчику PTC1;
Ошибка oH4 (error oH4)(отображается на дисплее, как «0H4») — перегрев двигателя по датчику PTC2;
Ошибка oL1 (error oL1)(отображается на дисплее, как «0L1») — перегрузка двигателя;
Ошибка oL2 (error oL2)(отображается на дисплее, как «0L2») — перегрузка привода;
Ошибка oL3 (error oL3)(отображается на дисплее, как «0L3») — перегрузка по уставкам L6-02, L6-03;
Ошибка oL4 (error oL4)(отображается на дисплее, как «0L4») — перегрузка по уставкам L6-05, L6-06;
Ошибка oL5 (error oL5)(отображается на дисплее, как «0L5») — механическая неисправность по уставке L6-08;
Ошибка oL7 (error oL7)(отображается на дисплее, как «0L7») — ошибка торможения по уставке n3-04;
Ошибка oPr (error oPr)(отображается на дисплее, как «0Pr») — ошибка связи с внешней панелью оператора;
Ошибка oS (error oS)(отображается на дисплее, как «0S», «05», «o5») — превышение заданной скорости;
Ошибка ov (error ov)(отображается на дисплее, как «ou», «0u», «0v») — перенапряжение;
Ошибка PF (error PF) — обрыв фазы на входе ПЧ;
Ошибка PGo (error PGo)(отображается на дисплее, как «PG0») — импульсный вход не подключен;
Ошибка rH (error rH) — перегрев тормозного резистора;
Ошибка rr (error rr) — неисправность встроенного тормозного транзистора;
Ошибка SC (error SC)(отображается на дисплее, как «5C») — короткое замыкание IGBT-модуля;
Ошибка SEr (error SEr)(отображается на дисплее, как «5Er») — ошибка функции поиска скорости speed search;
Ошибка STo (error STo)(отображается на дисплее, как «5Го», «5Г0», «SГo») — неправильные параметры двигателя;
Ошибка UL3 (error UL3) — пониженный ток нагрузки по уставкам L6-02, L6-03;
Ошибка UL4 (error UL4) — пониженный ток нагрузки по уставкам L6-05, L6-06;
Ошибка UL5 (error UL5)(отображается на дисплее, как «ULS») — механическая неисправность по уставке L6-08;
Ошибка Uv1 (error Uv1)(отображается на дисплее, как «Uu1») — пониженное напряжение шины постоянного тока;
Ошибка Uv2 (error Uv1)(отображается на дисплее, как «Uu2») — пониженное напряжение источника питания схемы управления;
Ошибка Uv3 (error Uv3)(отображается на дисплее, как «Uu3») — неисправность схемы защиты от бросков тока;

Контакты

Время выполнения запроса: 0,00264096260071 секунды.

  • Печать

Страницы: 1 … 3 4 [5] 6 7 … 32   Вниз

Тема: Yaskawa L1000, L7 техническая поддержка  (Прочитано 103599 раз)

0 Пользователей и 1 Гость просматривают эту тему.

А инструкцию открыть?
Раздел с рисунком 4.4…

В какой именно инструкции? Этих инструкций куча и рисунки 4.4 в них разные и про смещение энкодера не видел
По инструкции, которую я читал, как-то не понятно.

Сначала делается автонастройка Т2-01=1, для которой нужно знать смещение энкодера (параметр Т2-17, о котором я писал), а затем Автонастройка смещения энкодера Т2-01=4. Не врубаюсь, где после автонастройки смещения энкодера посмотреть результат


Записан

Я написал про L7.

У вас я так понимаю L1000A.

Ну по той табличке что вы привели в общем то написано.
Будет определяться если выставить
Т2-01 4 — это если делать без вращения
Т2-01 10 — если со вращением
Со вращением должно быть поточнее.

А в целом, делать по приведенному списку. Это разные тесты, для промера разных величин (кроме 4 и 10 — тестируется одно и то же только разными методами).


Записан

И все-таки: чтобы провести автонастройку, нужно в числе прочих параметров (мощность двигателя, обороты, напряжение и т.д.) забить параметр Т2-17. Где его взять? Или в инструкции написано что-то не так?


Записан

Да, в инструкции написано не так. Смещение энкодера не вводится вручную, а вычисляется частотником при автонастройке. Вводятся вручную только параметры  Т2-04 — Т2-09 с шильдика электродвигателя. Перед проведением автонастройки желательно выполнить пункт 6.2 инструкции — определить направление вращения энкодера. Затем выполняется автонастройка Т2-01=1, а после этого Т2-01=10. Если направление вращения энкодера определено правильно, а тест прерывается ошибкой Er-21, поменяйте фазировку двигателя.


Записан

Друзья,будьте добрее!Ведь общее дело делаем!

Добрый вечер. Яська L1000 ошибку выдаёт CoF при автотюнинге и при старте, с двигателем и без… В чем может быть «гвоздь» программная или аппаратная часть ПЧ.?


Записан


Записан

техподдержка «Вектор Технологий», официальный дистрибьютор Yaskawa

Частотник Yaskawa L1000A, синхронный двигатель, станция УЭЛ. Пытался запустить в монтажном режиме. При включении питания сразу выскакивает ошибка Hbb, на пульте горит красный светодиод аларм. При попытке зайти в режим автотюнинга появляется ошибка Er-02/Hbb и на этом всё, дальше не продвинуться. Питание входов внешнее (перемычки 3-3р и –L–Lp установлены). Входы S1-S4 – направления и скорости, S5-S8 установлены в F. Установлены перемычки Н1-Н2-НС. Сигнал Готовность привода на станцию приходит. Куда копать?

Автоматическое объединение сообщений.

Кажись всё понял, джампера не туда залупил. Ставил по аналогии с L7, а в L1000, оказывается, эти джампера совсем для других входов.

« Последнее редактирование: Июль 15, 2016, 15:35:44 от vlad »


Записан

В L1000A эти джамперы отвечают за входы НС-Н1-Н2


Записан

техподдержка «Вектор Технологий», официальный дистрибьютор Yaskawa

Добрый вечер коллеги.
 В описании есть схема подключения энкодера к клемме RP. Что даёт такое соединение и где она настраивается?


Записан

Небольшой костыль, чтобы сэкономить на плате энкодера для L1000V.
Вместо полноценного его подключения и управления по замкнутому контуру используется один канал на импульсный вход. Ну и далее насколько я понимаю как дополнительная информация/коррекция для управления в открытом контуре.

 Для включения в Н6-01 выставить 3.

P.S. Пишите сразу про какой частотник спрашиваете. А то их здесь три вида обсуждается…


Записан

А кто-нибудь подключал yaskawa L1000V к компьютеру?


Записан

Доброго времени суток.
не могу понять, как , с помощью данного пч изменить скорость ревизии.
очень нужна помощь


Записан

« Последнее редактирование: Август 09, 2016, 22:37:17 от Lift-man »


Записан

Ленивые всё делают быстро. Чтобы поскорее отделаться от работы.
И делают качественно. Чтобы потом не переделывать.

Не С а D1-03 — скорость ревизии.


Записан

спасибо


Записан

Ленивые всё делают быстро. Чтобы поскорее отделаться от работы.
И делают качественно. Чтобы потом не переделывать.

  • Печать

Страницы: 1 … 3 4 [5] 6 7 … 32   Вверх

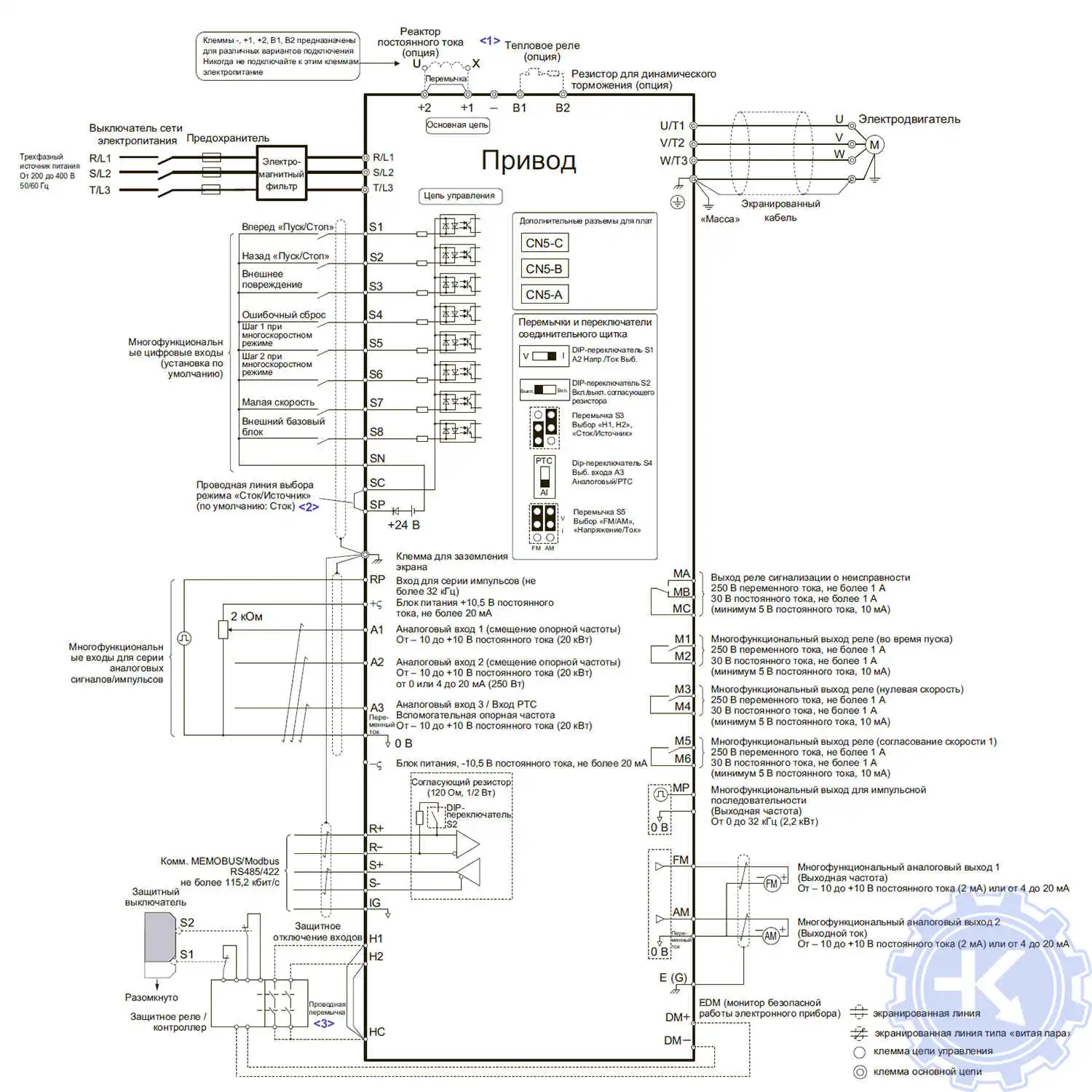

Данное описание аварий и неисправностей подходит для преобразователей частоты серии A1000 фирмы Yaskawa (аналогично Omron-Yaskawa, OYMC)

Список ошибок

Детализация ошибок

Список заказных кодов

Обнаружение ошибок производится с целью предотвращения повреждения преобразователя частоты. Для работы с ошибками преобразователей частоты фирмы Yaskawa в первую очередь необходимо знать назначение индикаторов модуля ЦПУ.

Для правильного определения мер по устранению проблемы необходимо четко различать ошибки (faults) и предупреждения (alarms).

Когда ПЧ обнаруживает ошибку:

  • • На дисплее цифровой панели отображается соответствующий текстовый код ошибки; индикатор «ALM» не погаснет до тех пор, пока ошибка не будет сброшена.
  • • С выхода ПЧ снимается напряжение, двигатель останавливается самовыбегом.
  • • Для некоторых ошибок пользователь может выбрать способ остановки двигателя.
  • • Клеммы выхода сигнализации ошибки MA-MC замыкаются, а клеммы MB-MC размыкаются.

Пока ошибка не устранена, работу преобразователя частоты возобновить невозможно

Когда ПЧ выдает предупреждение или обнаруживает незначительную ошибку:

  • • На дисплее цифровой панели отображается соответствующий текстовый код предупреждения или незначительной ошибки; индикатор «ALM» мигает.
  • • Как правило, преобразователь не прекращает вращение двигателя, хотя для некоторых предупреждений пользователь может выбрать способ остановки.
  • • Если один из многофункциональных релейных выходов сконфигурирован для сигнализации незначительных ошибок (H2- †† = 10), этот выход замыкается (предупреждение к замыканию выхода не приводит).

Для сброса незначительной ошибки или предупреждения следует устранить причину возникновения

Для более детального анализа аварии, вы можете просмотреть детальную информацию по текущей ошибке (U2 — детализация ошибки) и журнал шибок (U3  — хронология ошибок), в котором содержится список предыдущих аварий.

Краткий список ошибок

Ниже содержится краткий обзор возможных видов ошибок.

boL — Ошибка перегрузки тормозного транзистора

bUS — Ошибка дополнительного интерфейса

CE — Ошибка интерфейса MEMOBUS/Modbus

CF — Ошибка регулирования

CPF00, CPF01- Ошибка схемы управления

CPF02 — Ошибка А/Ц-преобразования

CPF03 -Ошибка подключения платы управления

CPF06 — Ошибка данных памяти ЭСППЗУ

CPF07, CPF08 — Ошибка подключения клеммной платы

CPF20, CPF21 — Ошибка схемы управления

CPF22 — Ошибка гибридной ИС

CPF23 — Ошибка подключения платы управления

CPF24 — Ошибка сигнала мощности привода

CPF26…CPF34 — Ошибка схемы управления

dEv — Чрезмерное отклонение скорости (для режима управления с PG)

dv1 — Обнаружение спада импульса Z

dv2 — Ошибочное обнаружение импульса Z вследствие помехи

dv3 — Обнаружение инверсии

dv4 — Обнаружение предотвращения инверсии

E5 — Ошибка сторожевого таймера SI-T3

EF0 — Внешняя ошибка от дополнительной карты

EF1…EF8 — Внешняя ошибка (входная клемма S1…S8)

Err — Ошибка записи ЭСППЗУ

oFC03, oFC11 — Ошибка дополнительной карты (CN5-C)

oFC12…oFC17 — Ошибка подключения дополнительной карты (CN5-C)

oFC30… oFC43 — Ошибка дополнительной карты (CN5-C)

oH, oH1  — Перегрев радиатора

oH3 — Перегрев двигателя 1 (вход PTC)

oH4 — Перегрев двигателя 2 (вход PTC)

oL1 — Перегрузка двигателя

oL2 — Перегрузка преобразователя частоты

oL3 — Обнаружение превышения момента 1

oL4 — Обнаружение превышения момента 2

oL5 — Обнаружение износа механической системы 1

oL7 — OL при торможении с повышенным скольжением

oPr — Ошибка подключения панели управления

oS — Превышение скорости (для режима управления с PG)

FAn — Ошибка внутреннего вентилятора

FbH — Чрезмерный уровень сигнала обратной связи ПИД

FbL — Потеря сигнала ОС ПИД-регулятора

GF — Замыкание на землю

LF — Потеря выходной фазы

LF2 — Асимметрия токов

nSE — Ошибка настройки узла

oC — Перегрузка по току

oFA00, oFA12…oFA17, oFA30…oFA43  — Ошибка подключения дополнительной карты (CN5-A)

oFA01, oFA03…oFA06, oFA10, oFA11  — Ошибка дополнительной карты (CN5-A)

oFb00, oFb12…oFb17, oFb30…oFb43  — Ошибка подключения дополнительной карты (CN5-B)

oFb01, oFb02, oFb03, oFb11 — Ошибка дополнительной карты (CN5-B)

oFC00 — Ошибка подключения дополнительной карты (CN5-C)

oFC01, oFC02 — Ошибка дополнительной карты (CN5-C)

ov — Превышение напряжения

PF — Пропадание фазы на входе

PGo — Отсоединение PG (для режима управления с PG)

PGoH — Аппаратный сбой PG (при использовании PG-X3)

rF — Ошибка тормозного резистора

rH — Резистор динамического торможения

rr — Транзистор динамического торможения

SEr — Превышение числа повторных попыток определения скорости

STo — Обнаружение выхода из синхронизма

SvE — Ошибка серворегулирования на 0 Гц

UL3 — Обнаружение пониженного момента 1

UL4 — Обнаружение пониженного момента 2

UL5 — Обнаружение износа механической системы 2

Uv1 — Пониженное напряжение

Uv2 — Пониженное напряжение питания схемы управления

Uv3 — Ошибка схемы плавного заряда

voF — Ошибка определения выходного напряжения

Существуют также коды незначительных ошибок и предупреждений, ошибки управления, ошибки автонастройки, ошибки копирования.

Для детального описания ошибок пользуйтесь руководством по эксплуатации. Обратитесь в наш сервисный центр, если не можете разобраться с ошибкой сами, и мы поможем Вам.

Детализация ошибок

Для детального анализа ошибки посмотрите в меню U2 — детализация ошибки:

U2-01 (80H) — Текущая ошибка (Все режимы)

U2-02 (81H) — Предыдущая ошибка (Все режимы)

U2-03 (82H) — Задание частоты при предыдущей ошибке (Все режимы)

U2-04 (83H) — Выходная частота при предыдущей ошибке (Все режимы)

U2-05 (84H) — Выходной ток при предыдущей ошибке (Все режимы)

U2-06 (85H) — Скорость двигателя при предыдущей ошибке (Режимы:  V/f   V/f w/P G OLV CLV OLV/PM AOLV/PM CLV/PM)

U2-07 (86H) — Выходное напряжение при предыдущей ошибке (Все режимы)

U2-08 (87H) — Напряжение шины постоянного тока при предыдущей ошибке (Все режимы)

U2-09 (88H) — Выходная мощность при предыдущей ошибке (Все режимы)

U2-10 (89H) — Задание вращающего момента при предыдущей ошибке (Режимы V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM)

U2-11 (8AH) — Состояние входных клемм при предыдущей ошибке (Все режимы)

U2-12 (8BH) — Состояние выходных клемм при предыдущей ошибке (Все режимы)

U2-13 (8CH) — Состояние привода при предыдущей ошибке (Все режимы)

U2-14 (8DH) — Общее время наработки при предыдущей ошибке (Все режимы)

U2-15 (7E0H) — Задание скорости после мягкого пуска при предыдущей ошибке (Все режимы)

U2-16 (7E1H) — ок двигателя по оси q при предыдущей ошибке (Режимы: V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM)

U2-17 (7E2H) — ок двигателя по оси d при предыдущей ошибке (Режимы: V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM )

U2-19 (7ECH) — Отклонение ротора при предыдущей ошибке (Режимы: V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM )

U2-20 (8EH) — Температура радиатора при предыдущей ошибке (Все режимы)

Список заказных кодов

Полный список заказных кодов серии A1000 класса 200 В для которых подходит описание аварий.

CIMR-A4A0002 ,CIMR-A4A0004 ,CIMR-A4A0005 ,CIMR-A4A0007 ,CIMR-A4A0009 ,CIMR-A4A0011 ,CIMR-A4A0018 ,CIMR-A4A0023 ,CIMR-A4A0031 ,CIMR-A4A0038 ,CIMR-A4A0044 ,CIMR-A4A0058 ,CIMR-A4A0072 ,CIMR-A4A0088 ,CIMR-A4A0103 ,CIMR-A4A0139 ,CIMR-A4A0165 ,CIMR-A4A0208 ,CIMR-A4A0250 ,CIMR-A4A0296 ,CIMR-A4A0362 ,CIMR-A4A0414 ,CIMR-A4A0515 ,CIMR-A4A0675

Полный список заказных кодов серии A1000 класса 200 В для которых подходит описание аварий.

CIMR-A2A0004, CIMR-A2A0006, CIMR-A2A0010, CIMR-A2A0012, CIMR-A2A0021, CIMR-A2A0030, CIMR-A2A0040, CIMR-A2A0056, CIMR-A2A0069, CIMR-A2A0081, CIMR-A2A0110, CIMR-A2A0138, CIMR-A2A0169, CIMR-A2A0211, CIMR-A2A0250, CIMR-A2A0312, CIMR-A2A0360, CIMR-A2A0415

Заказать оборудование Yaskawa

Купить Yaskawa v1000 ошибки в компании Олниса можно оптом или в розницу. Доставим Yaskawa v1000 ошибки в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Частотные преобразователи – достаточно надежное оборудование. Эти приборы широко применяются в условиях производства с целью преобразования входных сетевых параметров в выходные на разных частотах. Использование инверторов позволяет продлить срок эксплуатации электродвигателей, а также сэкономить электроэнергию. При работе с оборудованием иногда возникают сбои. Специалисты легко распознают их и устранят подобные погрешности эксплуатации.

Yaskawa v1000 ошибки

Чтобы своевременно обнаружить коды ошибок и сделать расшифровку, а также устранить неисправность стоит рассмотреть основные виды ошибок для Yaskawa V1000:

  • bUS – выдает неисправность коммуникационного модуля;
  • CE – нет стыковки с MEMOBUSModbus;
  • CF – неправильные настройки управления;
  • CoF – датчик электротока неисправен;
  • CPF16 – тактовый генератор вышел из строя;
  • CPF20, CPF21 – аппаратная неисправность;
  • CPF13, CPF17 – таймер неисправен;
  • CPF25 – плата неисправна или отсутствует;
  • CPF02, CPF22 – неполадки связанные с АЦП;
  • CPF03, CPF23 – ошибка ШИМ;
  • CPF06 – плата неправильно подключена к управляющему элементу;
  • CPF14, 18, 19 – схема управления повреждена;
  • CPF24 – проблемы в DCSl;
  • CPF07 – нет связи входного сигнала с платой;
  • CPF08 – проблемы с памятью;
  • CPF12 – неполадки запоминающей флеш-карты;
  • dEu – скорость работы, требуется отладка;
  • E5 или ES – отключился сторожевой таймера;
  • EF0 или EO – внешняя плата не работает;
  • dLJAL – вышла из функции DWZ;
  • EF1-7 – внешняя неисправность, с обозначением какой именно вход вышел из строя 1-7;
  • Err – ошибка записи или проблемы с памятью устройства;
  • FbH – повышен сигнал PID регулятора, соответственно FbL – понижен.

Yaskawa v1000 ошибки

Это основные категории ошибок, но тем не менее есть уйма преимуществ частотников. Все оборудование отличается:

  • Высокой надежностью. На протяжении всего срока эксплуатации они обеспечивают до трех миллионов гарантированных запусков даже при максимальной нагрузке.
  • Простой эксплуатацией. Кроме того, у этого прибора имеется функция автоматической настройки без вращения, которая помогает провести измерения данных эквивалентной схемы двигателя при его запуске. Это значит, что при сборе информации для векторного управления больше не требуется отсоединять лифтовое оборудование.
  • Экономичностью. Даже используя инвентор при высоких температурах происходит выбор одного и того же значения мощности. Кроме того, преобразователь имеет четыре встроенных реле, установка которых позволила исключить другие компоненты пульта управления. С помощью них осуществляется прямое управление тормозами и контакторами двигателя.
  • Интегрированными средствами безопасности. Даже в случае внезапных сбоев в подаче электропитания, частотный привод позволит довести лифт до требуемой остановки с помощью дополнительного источника питания. Кроме того, в частотниках имеется особая схема с биполярными транзисторами, которая обеспечивает несколько уровней защиты от перегрузки по току.
  • Высокой производительностью. Прибор имеет функцию компенсации и скольжения, что обеспечивает точность регулировки скорости и оптимальную балансировку, а значит и комфорт для пассажиров.

Доставка и покупка частотников

Приобрести частотный преобразователь и любое другое оборудование с целью автоматизации производства можно в компании «Олниса». Мы на протяжении многих лет поставляем качественное оборудование от надежных производителей по всем городам России и странам СНГ. На всю продукцию имеется долгосрочная гарантия.

LED Operator Display

CE

CrST

CyC

dEv

dnE

dWAL

E5

EF

EF1 to EF7 External Fault (input terminal S1 to S7)

to

FbH

FbL

Hbb

HbbF

HCA

LT-1

LT-2

LT-3

LT-4

oH

oH2

oH3

oL3

oL4

oL5

oS

ov

PASS

PGo

rUn

SE

TrPC

UL3

UL4

UL5

Uv

<1> Output when H2-oo = F

n

Operation Errors

LED Operator

Display

oPE01

Drive Unit Setting Error

oPE02

Parameter Setting Range Error

oPE03

Multi-Function Input Setting Error

oPE04

Terminal Board Mismatch Error

oPE05

Run Command Selection Error

Multi-Function Analog Input

oPE07

Selection Error

YASKAWA ELECTRIC SIEP C710606 16C YASKAWA AC Drive – V1000 Technical Manual

Name

MEMOBUS/Modbus Communication Error

Can Not Reset

MECHATROLINK Comm. Cycle Setting Error

Excessive Speed Deviation (for Simple V/f with PG)

Drive Disabled

DriveWorksEZ Alarm

MECHATROLINK Watchdog Timer Error

Run Command Input Error

Excessive PID Feedback

PID Feedback Loss

Safe Disable Signal Input

Safe Disable Signal Input

Current Alarm

Cooling Fan Maintenance Alarm

Capacitor Maintenance Alarm

Soft Charge Bypass Relay Maintenance Time

IGBT Maintenance Time (50%)

Heatsink Overheat

Drive Overheat

Motor Overheat

Overtorque 1

Overtorque 2

Mechanical Weakening Detection 1

Overspeed (for Simple V/f with PG)

Overvoltage

MEMOBUS/Modbus Test Mode Complete

PG Disconnect (for Simple V/f with PG)

During Run 2, Motor Switch Command Input

MEMOBUS/Modbus Test Mode Fault

IGBT Maintenance Time (90%)

Undertorque 1

Undertorque 2

Mechanical Weakening Detection 2

Undervoltage

Table 6.7 Operation Error Displays

Name

Pg.

274

274

274

275

275

275

6.3 Drive Alarms, Faults, and Errors

Minor Fault Output

(H2-oo = 10)

LED Operator

Display

oPE08

Parameter Selection Error

oPE09

PID Control Selection Error

oPE10

V/f Data Setting Error

oPE11

Carrier Frequency Setting Error

oPE13

Pulse Train Monitor Selection Error

Pg.

YES

267

YES

267

YES

267

YES

267

YES

268

YES

256

YES

268

YES

268

YES

268

YES

269

YES

269

YES

269

YES

269

YES

269

No output

270

<1>

No output

270

<1>

No output

270

<1>

No output

270

<1>

YES

270

YES

271

YES

271

YES

271

YES

271

YES

271

YES

271

YES

272

No output

272

YES

272

YES

272

YES

272

YES

273

YES

273

YES

273

YES

264

YES

273

Name

Pg.

275

276

276

276

276

6

251

  • Особенности ремонт частотных преобразователей Yaskawa
  • Программирование, настройка частотного преобразователя Yaskawa
  • Ошибки частотного преобразователя Yaskawa
  • Коды ошибок частотного преобразователя Yaskawa A1000
  • Частотный преобразователь Yaskawa инструкция на русском, скачать
  • Частотный преобразователь Yaskawa, подключение
  • Ремонт частотных преобразователей Yaskawa в сервисном центре
  • Оставить заявку на ремонт частотного преобразователя Yaskawa

Ремонт частотных преобразователей Yaskawa

Ремонт частотного преобразователя Yaskawa известного японского производителя промышленной электроники, впрочем, как и ремонт частотников выпущенными под другими брендами имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  1. Аппаратная часть,
  2. Программная часть.

Приводы данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя Yaskawa имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода.

Ремонт частотных преобразователей Yaskawa, впрочем, как и любых других частотников выпущенных под другими брендами всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя Yaskawa прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования. Но все же есть определенная последовательность настройки привода, которая относится ко всем частотным преобразователям, любого бренда.

Программирование, настройка частотного преобразователя Yaskawa

Программирование частотных преобразователей Yaskawa (настройка) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (программирование частотных преобразователей), который относится ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей Yaskawa и подобного промышленного оборудования других брендов.

Ремонт частотных преобразователей Yaskawa

  1. Выбор режима управления приводом (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  2. В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  3. Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
  4. Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  5. И в завершении, в программу управления частотным преобразователем Yaskawa вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых преобразователях частоты существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Ошибки частотного преобразователя Yaskawa A1000

Ремонт частотных преобразователей Yaskawa

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Yaskawa и серию частотных преобразователей A1000.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя Yaskawa A1000 и их расшифровка.

Коды ошибок частотного преобразователя Yaskawa A1000

Ошибка программирования с помощью пульта управления возникает в случае задания неприменимого параметра или неправильной настройки значения отдельного параметра. При отображении ошибки oPE нажмите клавишу ENTER (ввод), чтобы показать параметр U1-18 (константа отказа oPE). Этот монитор отобразит параметр, являющийся причиной ошибки oPE.

Код ошибки Причина
oPE01 Не соответствуют мощность привода и значение, заданное в o2-04.
oPE02 Задавались параметры, значения которых находились за пределами допустимого диапазона настройки.
oPE03 Многофункциональным контактным входам H1-01 — H1-08 назначаются противоречащие друг другу настройки.

  • Одна и та же функция назначается двум входам. (это не относится к функциям «Внешний отказ» и «Не используется»).
  • Входные функции, требующие задания других входных функций, были заданы отдельно.
  • Заданы входные функции, которые недопустимо использовать одновременно.
oPE05
  • Для источника команды запуска (b1-02) или источника опорной частоты (b1-01) задано значение 3, но никакой дополнительной платы не установлено.
  • Для источника опорной частоты задан импульсный вход, но параметр H6-01 не равен 0.
oPE07 Конфликт настроек для многофункциональных аналоговых входов H3-02 и H3-10 и функций PID.

  • Для H3-02 и H3-10 задано одно и то же значение. (за исключением настроек 0 и F).
  • Функции ПИД назначены одновременно как аналоговым, так и импульсному входам.
oPE08 Задана функция, которая не может использоваться в выбранном режиме управления (может появиться после смены режима управления)
oPE10 Настройка характеристики частотного управления неверна.
oPE18 Во время запуска онлайн-настройки в режиме векторного управления без обратной связи (A1-02 = 2) произошла одна из следующих ошибок:

  • значение E2-02 было задано на 30% ниже исходного значения, задаваемого по умолчанию.
  • значение E2-06 было задано на 50% ниже исходного значения, задаваемого по умолчанию.
  • E2-03 = 0
Er-01 Ошибка в данных двигателя. Входные данные двигателя неверны. (например, основная частота и константа частоты вращения не согласуются).
Er-02 Незначительный отказ

  • Неправильная разводка.
  • Очень высокая нагрузка.
Er-03 Была нажата кнопка STOP (стоп) -и отменена автонастройка.
Er-04 Отказ резистора

  • Неправильные входные данные.
  • Автонастройка превысила отведенный для нее временной интервал.
  • Расчетные значения находятся за пределами допустимого диапазона.
Er-05
    Ошибка тока холостого хода

  • Были введены неверные данные.
  • Автонастройка потребовала слишком много времени.
  • Расчетные значения находятся за пределами допустимого диапазона.
Er-08 Ошибка номинального скольжения

  • Неправильный ввод данных.
  • Автонастройка превысила отведенный для нее временной интервал.
  • Расчетные значения находятся за пределами допустимого диапазона.
Er-09 Ошибка разгона. Двигатель не разгоняется за отведенный для разгона период времени.
Er-11 Ошибка частоты вращения двигателя. Опорное значение крутящего момента чрезмерно завышено.
Er-12 Ошибка регистрации тока

  • Обрыв одной или всех выходных фаз.
  • Ток либо слишком мал, либо превышает номинальный ток приводов.
  • Датчики тока неисправны.
Er-13 Ошибка индуктивности рассеяния. Привод не смог выполнить настройку для индуктивности рассеяния в пределах 300 с.
End1 Избыточная уставка для частотного управления

  • Во время автонастройки опорное значение крутящего момента -превышено на 20%.
  • Расчетный ток холостого хода превышает номинальный ток двигателя на 80%.
End2 Предупреждающий сигнал о насыщении ферромагнитного сердечника двигателя

  • Расчетные значения насыщения сердечника находятся за пределами допустимого диапазона.
  • Были введены неверные данные.
End3 Предупреждающий сигнал по номинальному току.
End4 Ошибка расчета адаптируемого скольжения. Расчетное скольжение выходит за пределы допустимого диапазона.
End5 Ошибка настройки сопротивлением. Расчетное значение сопротивления выходит за пределы допустимого диапазона.
End6 Предупреждающий сигнал, связанный с индуктивностью рассеяния. Расчетное значение индуктивности рассеяния выходит за пределы допустимого диапазона.
End7 Предупреждающий сигнал, связанный с током холостого хода.

  • Введенное значение тока холостого хода выходит за пределы допустимого диапазона.
  • Результаты автонастройки составляли менее 5% от номинального тока двигателя.

Частотный преобразователь Yaskawa инструкция на русском, скачать

Все настройки частотных преобразователей Yaskawa приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Промышленный частотный преобразователь Yaskawa серии GA и 1000 инструкции, скачать русскоязычные версии в формате PDF.

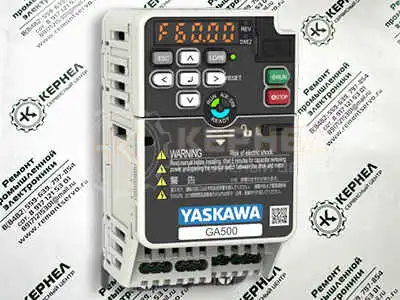

Частотный преобразователь yaskawa YASKAWA-GA500 инструкция на русском

podkategorij

Для правильного определения мер по устранению проблемы необходимо четко различать ошибки (faults) и предупреждения (alarms).

Когда ПЧ обнаруживает ошибку:

  • • На дисплее цифровой панели отображается соответствующий текстовый код ошибки; индикатор «ALM» не погаснет до тех пор, пока ошибка не будет сброшена.
  • • С выхода ПЧ снимается напряжение, двигатель останавливается самовыбегом.
  • • Для некоторых ошибок пользователь может выбрать способ остановки двигателя.
  • • Клеммы выхода сигнализации ошибки MA-MC замыкаются, а клеммы MB-MC размыкаются.

Пока ошибка не устранена, работу преобразователя частоты возобновить невозможно

Когда ПЧ выдает предупреждение или обнаруживает незначительную ошибку:

  • • На дисплее цифровой панели отображается соответствующий текстовый код предупреждения или незначительной ошибки; индикатор «ALM» мигает.
  • • Как правило, преобразователь не прекращает вращение двигателя, хотя для некоторых предупреждений пользователь может выбрать способ остановки.
  • • Если один из многофункциональных релейных выходов сконфигурирован для сигнализации незначительных ошибок (H2- †† = 10), этот выход замыкается (предупреждение к замыканию выхода не приводит).

Для сброса незначительной ошибки или предупреждения следует устранить причину возникновения

Для более детального анализа аварии, вы можете просмотреть детальную информацию по текущей ошибке (U2 — детализация ошибки) и журнал шибок (U3  — хронология ошибок), в котором содержится список предыдущих аварий.

Краткий список ошибок

Ниже содержится краткий обзор возможных видов ошибок.

boL — Ошибка перегрузки тормозного транзистора

bUS — Ошибка дополнительного интерфейса

CE — Ошибка интерфейса MEMOBUS/Modbus

CF — Ошибка регулирования

CPF00, CPF01- Ошибка схемы управления

CPF02 — Ошибка А/Ц-преобразования

CPF03 -Ошибка подключения платы управления

CPF06 — Ошибка данных памяти ЭСППЗУ

CPF07, CPF08 — Ошибка подключения клеммной платы

CPF20, CPF21 — Ошибка схемы управления

CPF22 — Ошибка гибридной ИС

CPF23 — Ошибка подключения платы управления

CPF24 — Ошибка сигнала мощности привода

CPF26…CPF34 — Ошибка схемы управления

dEv — Чрезмерное отклонение скорости (для режима управления с PG)

dv1 — Обнаружение спада импульса Z

dv2 — Ошибочное обнаружение импульса Z вследствие помехи

dv3 — Обнаружение инверсии

dv4 — Обнаружение предотвращения инверсии

E5 — Ошибка сторожевого таймера SI-T3

EF0 — Внешняя ошибка от дополнительной карты

EF1…EF8 — Внешняя ошибка (входная клемма S1…S8)

Err — Ошибка записи ЭСППЗУ

oFC03, oFC11 — Ошибка дополнительной карты (CN5-C)

oFC12…oFC17 — Ошибка подключения дополнительной карты (CN5-C)

oFC30… oFC43 — Ошибка дополнительной карты (CN5-C)

oH, oH1  — Перегрев радиатора

oH3 — Перегрев двигателя 1 (вход PTC)

oH4 — Перегрев двигателя 2 (вход PTC)

oL1 — Перегрузка двигателя

oL2 — Перегрузка преобразователя частоты

oL3 — Обнаружение превышения момента 1

oL4 — Обнаружение превышения момента 2

oL5 — Обнаружение износа механической системы 1

oL7 — OL при торможении с повышенным скольжением

oPr — Ошибка подключения панели управления

oS — Превышение скорости (для режима управления с PG)

FAn — Ошибка внутреннего вентилятора

FbH — Чрезмерный уровень сигнала обратной связи ПИД

FbL — Потеря сигнала ОС ПИД-регулятора

GF — Замыкание на землю

LF — Потеря выходной фазы

LF2 — Асимметрия токов

nSE — Ошибка настройки узла

oC — Перегрузка по току

oFA00, oFA12…oFA17, oFA30…oFA43  — Ошибка подключения дополнительной карты (CN5-A)

oFA01, oFA03…oFA06, oFA10, oFA11  — Ошибка дополнительной карты (CN5-A)

oFb00, oFb12…oFb17, oFb30…oFb43  — Ошибка подключения дополнительной карты (CN5-B)

oFb01, oFb02, oFb03, oFb11 — Ошибка дополнительной карты (CN5-B)

oFC00 — Ошибка подключения дополнительной карты (CN5-C)

oFC01, oFC02 — Ошибка дополнительной карты (CN5-C)

ov — Превышение напряжения

PF — Пропадание фазы на входе

PGo — Отсоединение PG (для режима управления с PG)

PGoH — Аппаратный сбой PG (при использовании PG-X3)

rF — Ошибка тормозного резистора

rH — Резистор динамического торможения

rr — Транзистор динамического торможения

SEr — Превышение числа повторных попыток определения скорости

STo — Обнаружение выхода из синхронизма

SvE — Ошибка серворегулирования на 0 Гц

UL3 — Обнаружение пониженного момента 1

UL4 — Обнаружение пониженного момента 2

UL5 — Обнаружение износа механической системы 2

Uv1 — Пониженное напряжение

Uv2 — Пониженное напряжение питания схемы управления

Uv3 — Ошибка схемы плавного заряда

voF — Ошибка определения выходного напряжения

Существуют также коды незначительных ошибок и предупреждений, ошибки управления, ошибки автонастройки, ошибки копирования.

Для детального описания ошибок пользуйтесь руководством по эксплуатации. Обратитесь в наш сервисный центр, если не можете разобраться с ошибкой сами, и мы поможем Вам.

Детализация ошибок

Для детального анализа ошибки посмотрите в меню U2 — детализация ошибки:

U2-01 (80H) — Текущая ошибка (Все режимы)

U2-02 (81H) — Предыдущая ошибка (Все режимы)

U2-03 (82H) — Задание частоты при предыдущей ошибке (Все режимы)

U2-04 (83H) — Выходная частота при предыдущей ошибке (Все режимы)

U2-05 (84H) — Выходной ток при предыдущей ошибке (Все режимы)

U2-06 (85H) — Скорость двигателя при предыдущей ошибке (Режимы:  V/f   V/f w/P G OLV CLV OLV/PM AOLV/PM CLV/PM)

U2-07 (86H) — Выходное напряжение при предыдущей ошибке (Все режимы)

U2-08 (87H) — Напряжение шины постоянного тока при предыдущей ошибке (Все режимы)

U2-09 (88H) — Выходная мощность при предыдущей ошибке (Все режимы)

U2-10 (89H) — Задание вращающего момента при предыдущей ошибке (Режимы V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM)

U2-11 (8AH) — Состояние входных клемм при предыдущей ошибке (Все режимы)

U2-12 (8BH) — Состояние выходных клемм при предыдущей ошибке (Все режимы)

U2-13 (8CH) — Состояние привода при предыдущей ошибке (Все режимы)

U2-14 (8DH) — Общее время наработки при предыдущей ошибке (Все режимы)

U2-15 (7E0H) — Задание скорости после мягкого пуска при предыдущей ошибке (Все режимы)

U2-16 (7E1H) — ок двигателя по оси q при предыдущей ошибке (Режимы: V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM)

U2-17 (7E2H) — ок двигателя по оси d при предыдущей ошибке (Режимы: V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM )

U2-19 (7ECH) — Отклонение ротора при предыдущей ошибке (Режимы: V/f V/f w/PG OLV CLV OLV/PM AOLV/PM CLV/PM )

U2-20 (8EH) — Температура радиатора при предыдущей ошибке (Все режимы)

Список заказных кодов

Полный список заказных кодов серии A1000 класса 200 В для которых подходит описание аварий.

CIMR-A4A0002 ,CIMR-A4A0004 ,CIMR-A4A0005 ,CIMR-A4A0007 ,CIMR-A4A0009 ,CIMR-A4A0011 ,CIMR-A4A0018 ,CIMR-A4A0023 ,CIMR-A4A0031 ,CIMR-A4A0038 ,CIMR-A4A0044 ,CIMR-A4A0058 ,CIMR-A4A0072 ,CIMR-A4A0088 ,CIMR-A4A0103 ,CIMR-A4A0139 ,CIMR-A4A0165 ,CIMR-A4A0208 ,CIMR-A4A0250 ,CIMR-A4A0296 ,CIMR-A4A0362 ,CIMR-A4A0414 ,CIMR-A4A0515 ,CIMR-A4A0675

Полный список заказных кодов серии A1000 класса 200 В для которых подходит описание аварий.

CIMR-A2A0004, CIMR-A2A0006, CIMR-A2A0010, CIMR-A2A0012, CIMR-A2A0021, CIMR-A2A0030, CIMR-A2A0040, CIMR-A2A0056, CIMR-A2A0069, CIMR-A2A0081, CIMR-A2A0110, CIMR-A2A0138, CIMR-A2A0169, CIMR-A2A0211, CIMR-A2A0250, CIMR-A2A0312, CIMR-A2A0360, CIMR-A2A0415

Заказать оборудование Yaskawa

Купить Yaskawa v1000 ошибки в компании Олниса можно оптом или в розницу. Доставим Yaskawa v1000 ошибки в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Частотные преобразователи – достаточно надежное оборудование. Эти приборы широко применяются в условиях производства с целью преобразования входных сетевых параметров в выходные на разных частотах. Использование инверторов позволяет продлить срок эксплуатации электродвигателей, а также сэкономить электроэнергию. При работе с оборудованием иногда возникают сбои. Специалисты легко распознают их и устранят подобные погрешности эксплуатации.

Yaskawa v1000 ошибки

Чтобы своевременно обнаружить коды ошибок и сделать расшифровку, а также устранить неисправность стоит рассмотреть основные виды ошибок для Yaskawa V1000:

  • bUS – выдает неисправность коммуникационного модуля;
  • CE – нет стыковки с MEMOBUSModbus;
  • CF – неправильные настройки управления;
  • CoF – датчик электротока неисправен;
  • CPF16 – тактовый генератор вышел из строя;
  • CPF20, CPF21 – аппаратная неисправность;
  • CPF13, CPF17 – таймер неисправен;
  • CPF25 – плата неисправна или отсутствует;
  • CPF02, CPF22 – неполадки связанные с АЦП;
  • CPF03, CPF23 – ошибка ШИМ;
  • CPF06 – плата неправильно подключена к управляющему элементу;
  • CPF14, 18, 19 – схема управления повреждена;
  • CPF24 – проблемы в DCSl;
  • CPF07 – нет связи входного сигнала с платой;
  • CPF08 – проблемы с памятью;
  • CPF12 – неполадки запоминающей флеш-карты;
  • dEu – скорость работы, требуется отладка;
  • E5 или ES – отключился сторожевой таймера;
  • EF0 или EO – внешняя плата не работает;
  • dLJAL – вышла из функции DWZ;
  • EF1-7 – внешняя неисправность, с обозначением какой именно вход вышел из строя 1-7;
  • Err – ошибка записи или проблемы с памятью устройства;
  • FbH – повышен сигнал PID регулятора, соответственно FbL – понижен.

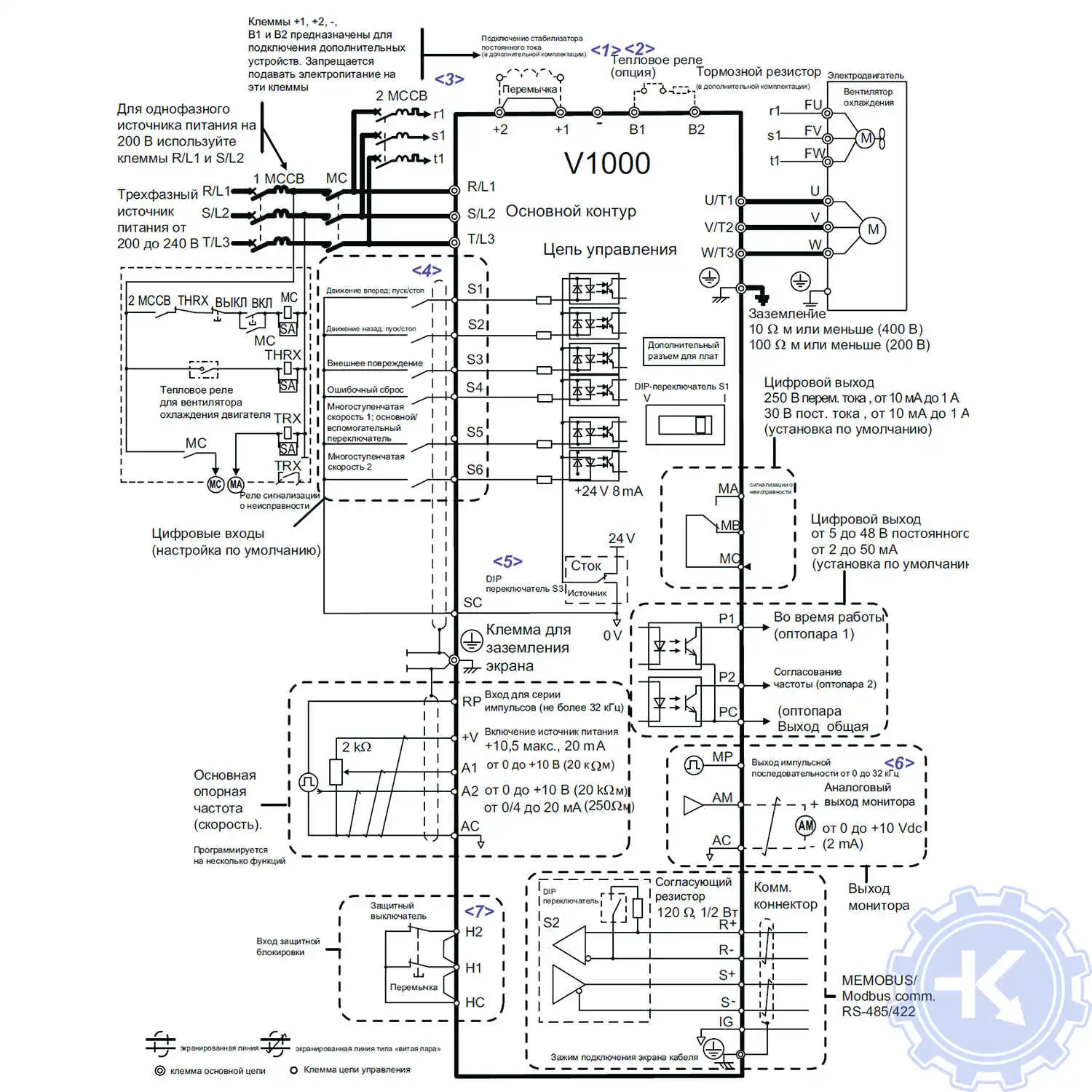

Yaskawa v1000 ошибки

Это основные категории ошибок, но тем не менее есть уйма преимуществ частотников. Все оборудование отличается:

  • Высокой надежностью. На протяжении всего срока эксплуатации они обеспечивают до трех миллионов гарантированных запусков даже при максимальной нагрузке.
  • Простой эксплуатацией. Кроме того, у этого прибора имеется функция автоматической настройки без вращения, которая помогает провести измерения данных эквивалентной схемы двигателя при его запуске. Это значит, что при сборе информации для векторного управления больше не требуется отсоединять лифтовое оборудование.
  • Экономичностью. Даже используя инвентор при высоких температурах происходит выбор одного и того же значения мощности. Кроме того, преобразователь имеет четыре встроенных реле, установка которых позволила исключить другие компоненты пульта управления. С помощью них осуществляется прямое управление тормозами и контакторами двигателя.
  • Интегрированными средствами безопасности. Даже в случае внезапных сбоев в подаче электропитания, частотный привод позволит довести лифт до требуемой остановки с помощью дополнительного источника питания. Кроме того, в частотниках имеется особая схема с биполярными транзисторами, которая обеспечивает несколько уровней защиты от перегрузки по току.
  • Высокой производительностью. Прибор имеет функцию компенсации и скольжения, что обеспечивает точность регулировки скорости и оптимальную балансировку, а значит и комфорт для пассажиров.

Доставка и покупка частотников

Приобрести частотный преобразователь и любое другое оборудование с целью автоматизации производства можно в компании «Олниса». Мы на протяжении многих лет поставляем качественное оборудование от надежных производителей по всем городам России и странам СНГ. На всю продукцию имеется долгосрочная гарантия.
