Всем добрый вечер!
Относительно давно я приобрёл себе китайский CNC2418. Изначально в его функции входило только изготовление печатных плат, однако всегда хочется большего 😁
Одной из главных покупок для ЧПУ размерами побольше я считаю шпиндель и частотный преобразователь.
Я приобрёл на AliExpress шпиндель 1,5 кВт с водяным охлаждением и частотник YL620-A.
Инструкция к нему соответственно на английском, и потребовалось время, чтобы разобраться с настройками, параметрами и подключением.

Может быть, для кого-то я не расскажу ничего нового, но все же я поделюсь своим опытом…

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Источник

клеммы частотника

клеммы платы

согласно инструкции прилагавшейся к плате подключаться необходимо следующим образом :

всё вроде бы ясно FWD к FWD, AVI к VI1, GND к GND, но что такое COM в моем инверторе? По идее COM это общий ноль, но какое аналогичное название он имеет в моем инверторе и можно ли обойтись без него?? буду рад если всё разжуете как следует зеленому новичку.

Vlad-I-Mir

Регистрация: 23.02.2021

Сообщения: 3 528

Реакции: 4 922

Баллы: 188

Возраст: 53

Адрес: Россия

Веб-сайт: cnc3018.ru

Город: Задонск

Область: Липецкая

Имя: Владимир

Отчество: Викторович

Станок: CNC 3018 Pro /пока сток/

Плата: CNC шилд, 3.2

Прошивка: 1,1h

GND — это «земля», нулевой потенциал, общий провод для питания и сигнала. По-английски ground — земля, отсюда — сокращение GND.

COM — это маркировка линии, которая используется многими другими проводниками / линиями, то есть обратный путь для тока, протекающего через них. В большинстве случаев линия COM эквивалентна массе схемы, то есть точке с нулевым потенциалом, которая является опорным узлом для измерения всех напряжений в ней.
Но так бывает не всегда.

Исключением из этого правила могут быть схемы, в которых подключенные цепи не имеют гальванической связи с чем-либо еще, например, панели управления охранной сигнализацией. Ничто не препятствует тому, чтобы клеммы COM, предназначенные для подключения датчиков герконового переключателя, были поляризованы производителем с каким-либо потенциалом, например 12 В, относительно массы прибора. Это может облегчить, например, проверку их статуса. Другой пример – релейный выход контрольной панели, где переключили контакты реле NC / NO и клемму COM, подключенную к якорю реле.

Обычно в руководствах указывают для каких выводов использовать общий вывод (СОM или GND)

Источник

Перейти к контенту

Может быть, для кого-то я не расскажу ничего нового, но все же я поделюсь своим опытом…

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Искать в

Везде
Файлы
Эта категория
Этот файл
Ещё…

Поиск контента, содержащего…

Все слова запроса
Любое слово запроса

Поиск результатов в…

Заголовки и содержание контента
Только заголовки контента

CybSys: Почётный участник; Сообщения: 480; Зарегистрирован: 07 июн 2013, 10:02; Репутация: 121; Откуда: Иваново; Контактная информация:

Re: Китайский частотник YL620

Понятно, спасибо!
А элементы Пельтье ни кто не ставил? Понятно что это дополнительные энергозатраты, но на сколько этот метод был бы работоспособным ?

Serg: Мастер; Сообщения: 21923; Зарегистрирован: 17 апр 2012, 14:58; Репутация: 5180; Заслуга: c781c134843e0c1a3de9; Настоящее имя: Сергей; Откуда: Москва; Контактная информация:

Re: Китайский частотник YL620

Сообщение

Serg » 21 окт 2019, 22:03

Обсуждалось несколько раз, пользуйте поиск.

Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку…

CybSys: Почётный участник; Сообщения: 480; Зарегистрирован: 07 июн 2013, 10:02; Репутация: 121; Откуда: Иваново; Контактная информация:

asher: Опытный; Сообщения: 113; Зарегистрирован: 02 июл 2019, 12:56; Репутация: 2; Контактная информация:

Re: Китайский частотник YL620

Сообщение

asher » 12 мар 2020, 20:44

CybSys, подскажите, подключаю на управление шим 0-10v, у меня шпиндель 24000 оборотов 400гц, но 400гц он ставит при уже при 5v

CybSys: Почётный участник; Сообщения: 480; Зарегистрирован: 07 июн 2013, 10:02; Репутация: 121; Откуда: Иваново; Контактная информация:

Re: Китайский частотник YL620

Сообщение

CybSys » 13 мар 2020, 09:26

asher писал(а):CybSys, подскажите, подключаю на управление шим 0-10v, у меня шпиндель 24000 оборотов 400гц, но 400гц он ставит при уже при 5v

По памяти конечно сложно что то точно сказать но попробуйте проверить настройки частотника. Если я вас правильно понял то на частотник от генератора приходит сигнал ШИМ с некой частотой (кстати с какой), амплитудой 10В и заполнением 50% ? При измерении такого сигнала вольтметром, он должен показывать 5В, соответственно и частота на чатотнике должна соответствовать этому напряжению, то есть 200Гц.

asher: Опытный; Сообщения: 113; Зарегистрирован: 02 июл 2019, 12:56; Репутация: 2; Контактная информация:

Re: Китайский частотник YL620

Сообщение

asher » 13 мар 2020, 11:03

CybSys писал(а):

asher писал(а):CybSys, подскажите, подключаю на управление шим 0-10v, у меня шпиндель 24000 оборотов 400гц, но 400гц он ставит при уже при 5v

По памяти конечно сложно что то точно сказать но попробуйте проверить настройки частотника. Если я вас правильно понял то на частотник от генератора приходит сигнал ШИМ с некой частотой (кстати с какой), амплитудой 10В и заполнением 50% ? При измерении такого сигнала вольтметром, он должен показывать 5В, соответственно и частота на чатотнике должна соответствовать этому напряжению, то есть 200Гц.

я не знаю какие настройки проверять. у меня мультиметр только. в маче он шим завется. напряжение на выходе из платы управления 0-10v, но почему то инвентор неправильно их считывает, на входе 5v, а он ставит полную мощность 400гц

Serg: Мастер; Сообщения: 21923; Зарегистрирован: 17 апр 2012, 14:58; Репутация: 5180; Заслуга: c781c134843e0c1a3de9; Настоящее имя: Сергей; Откуда: Москва; Контактная информация:

Re: Китайский частотник YL620

Сообщение

Serg » 13 мар 2020, 14:48

CybSys писал(а):ШИМ с некой частотой (кстати с какой), амплитудой 10В и заполнением 50% ? При измерении такого сигнала вольтметром, он должен показывать 5В

Для ШИМ частота не важна (главное не менее неск. Гц), важна только скважность/заполнение.
Обычный элестронный мультметр всегда будет показывать максимальную амплитуду или её-же, но поделённую на √2. Померить среднеквадратичное (действующее) значение напряжения можно либо электромеханическим вольтметром, либо мультиметром с «True RMS» (эта надпись практически всегда будет на самом видном месте).

asher писал(а):я не знаю какие настройки проверять. у меня мультиметр только. в маче он шим завется. напряжение на выходе из платы управления 0-10v, но почему то инвентор неправильно их считывает, на входе 5v, а он ставит полную мощность 400гц

На многих частотниках есть настройка максимального значения входного сигнала: либо 0..5V, либо 0..10V.

Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку…

CybSys: Почётный участник; Сообщения: 480; Зарегистрирован: 07 июн 2013, 10:02; Репутация: 121; Откуда: Иваново; Контактная информация:

Re: Китайский частотник YL620

Сообщение

CybSys » 13 мар 2020, 16:41

UAVpilot. Я то подумал что в качестве генератора какой то свой контроллер, на подобие ардуинки.

UAVpilot писал(а):На многих частотниках есть настройка максимального значения входного сигнала: либо 0..5V, либо 0..10V.

Вот эту настройку и надо найти.

Serg: Мастер; Сообщения: 21923; Зарегистрирован: 17 апр 2012, 14:58; Репутация: 5180; Заслуга: c781c134843e0c1a3de9; Настоящее имя: Сергей; Откуда: Москва; Контактная информация:

Re: Китайский частотник YL620

Сообщение

Serg » 13 мар 2020, 17:53

В доке написано.
Например для Huanyang это PD70.

Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку…

asher: Опытный; Сообщения: 113; Зарегистрирован: 02 июл 2019, 12:56; Репутация: 2; Контактная информация:

Re: Китайский частотник YL620

Сообщение

asher » 13 мар 2020, 18:42

Вот единственное что нашел подходящее под описание, но тут частота

P12.19 PWM Frequency 2.0-15.0KHZ

«P07.08» у меня «3» стоит, подключено «VI1» «GND»

Serg: Мастер; Сообщения: 21923; Зарегистрирован: 17 апр 2012, 14:58; Репутация: 5180; Заслуга: c781c134843e0c1a3de9; Настоящее имя: Сергей; Откуда: Москва; Контактная информация:

Re: Китайский частотник YL620

Сообщение

Serg » 13 мар 2020, 22:21

asher писал(а):P12.19 PWM Frequency 2.0-15.0KHZ

Не то. Это частота PWM, который управляет током в обмотках.
Смотреть надо на P03.11-P03.13 и сверять с описанием этих параметров.

В P12.02 что стоит?

Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку…

asher: Опытный; Сообщения: 113; Зарегистрирован: 02 июл 2019, 12:56; Репутация: 2; Контактная информация:

Re: Китайский частотник YL620

Сообщение

asher » 15 мар 2020, 00:47

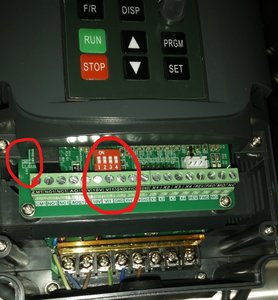

походу на этих переключателях настраивать надо!

upd: да, заработало, видимо какие то новые ревизии

за что интересно джемпер JP3 отвечает

asher: Опытный; Сообщения: 113; Зарегистрирован: 02 июл 2019, 12:56; Репутация: 2; Контактная информация:

Re: Китайский частотник YL620

Сообщение

asher » 16 мар 2020, 14:15

CybSys писал(а):попробуйте 1 и 2 переключить в положение ON

ды сразу же и переключил, яж говорю заработало, прост вспомнил про них уже дома когда фото посмотрел без крышки, станка рядом не было вот сразу на форум и написал может кто сталкнется с такой же проблемой

Stiv43: Новичок; Сообщения: 9; Зарегистрирован: 18 фев 2020, 11:08; Репутация: 0; Настоящее имя: Алексей; Контактная информация:

Re: Китайский частотник YL620

Сообщение

Stiv43 » 19 мар 2020, 11:16

asher писал(а):

CybSys писал(а):попробуйте 1 и 2 переключить в положение ON

ды сразу же и переключил, яж говорю заработало, прост вспомнил про них уже дома когда фото посмотрел без крышки, станка рядом не было вот сразу на форум и написал может кто сталкнется с такой же проблемой

А можете схему подключения платы к частотнику дать? Мне продавец скинул, но там какая то дичь, подключил по схеме из сети но он не хочет запускаться. И какие настройки и какие джампера вы переключали так и не написано.

Stiv43: Новичок; Сообщения: 9; Зарегистрирован: 18 фев 2020, 11:08; Репутация: 0; Настоящее имя: Алексей; Контактная информация:

asher: Опытный; Сообщения: 113; Зарегистрирован: 02 июл 2019, 12:56; Репутация: 2; Контактная информация:

Re: Китайский частотник YL620

Сообщение

asher » 24 апр 2020, 14:26

Stiv43 писал(а):

asher писал(а):

CybSys писал(а):попробуйте 1 и 2 переключить в положение ON

ды сразу же и переключил, яж говорю заработало, прост вспомнил про них уже дома когда фото посмотрел без крышки, станка рядом не было вот сразу на форум и написал может кто сталкнется с такой же проблемой

А можете схему подключения платы к частотнику дать? Мне продавец скинул, но там какая то дичь, подключил по схеме из сети но он не хочет запускаться. И какие настройки и какие джампера вы переключали так и не написано.

про джамперы выше написал 1 и 2 на ON ставить
настройки частотника делал по этим видео тоже, там очень подробно все показывают

Bладимир: Опытный; Сообщения: 149; Зарегистрирован: 10 янв 2012, 16:24; Репутация: 1; Откуда: Новокузнецк; Контактная информация:

Re: Китайский частотник YL620

Сообщение

Bладимир » 28 апр 2020, 18:39

Всем привет! Появился вопрос по данному частотнику. Не получается подключить его к плате опторазвязки, на которой нет ни реле, ни выхода 10v для управления шпинделем. Не удается подключить вкл/выкл шпинделя к плате — пытаюсь подключить к исходящим пинам, но шпиндель при подключении сразу же включается, хотя цепь не замкнута, плата обесточена, видимо открываются транзисторы (в этом я не силен). При включении компа и запуске мача шпиндель останавливается но при управлении мачем очень сильно скачет частота и шпиндель работает некорректно, прерывисто, но всё же управляется. Думаю нужно переключить инвертор на режим 0-5 вольт, НО!!! Как это сделать? Нет джамперов. Недопаяли???

Вложения

: Плата опторазвязки

: Частотник

: здесь должны быть джамперы

: Имя частотника

nevkon: Почётный участник; Сообщения: 2312; Зарегистрирован: 17 июл 2015, 10:25; Репутация: 291; Настоящее имя: Константин; Откуда: Балаково (Саратовская обл.); Контактная информация:

Re: Китайский частотник YL620

Сообщение

nevkon » 28 апр 2020, 20:41

Сделать паяльником — надо снять капельки на 2-3 контактах. Можно запаять штырьки чтобы в дальнейшем было легче перенастраивать.
Но думаю проблема в управлении может быть не из-за этого.
