Заправка кондиционера инструкция по применению

Доброго всем времени суток! Сегодня в статье мы поговорим про заправку сплит-системы. Во время её эксплуатации или сразу после некачественной установки можно обнаружить нехватку хладагента (фреона) в системе. Если причиной утечки является заводской брак (негерметичность радиатора внутреннего или внешнего блока), то это обычно проявляется в процессе монтажа устройства. Если заводского брака не выявилось, то основных причин утечки остается всего две:

• первая причина – это ошибки установки (примерно 80% случаев утечки). Чаще всего это связано с некачественной вальцовкой медных трубок. В таком случае необходимо найти и устранить причину утечки, прежде чем заправлять «кондёр»;
• вторая причина – это естественная утечка (если так можно выразиться). Хотя, по теории фреоновый контур должен быть герметичен. Даже в дорогих моделях не исключается незначительный выход хладагента через соединения и сервисные краны.

Процесс заправки кондиционера хладагентом недолгий, но требует внимательности, осторожности и понимания всего процесса. Малейшие ошибки при «закачке» фреона могут привести к серьезным поломкам сплит-системы. И можете пострадать сами. Поэтому КРАЙНЕ НЕ СОВЕТУЮ ПРОВОДИТЬ ЭТУ ОПЕРАЦИЮ САМОСТОЯТЕЛЬНО БЕЗ НАВЫКОВ КОНДИЦИОНЕРЩИКА!!!

Заправка сплит системы

Представим, что причину утечки мы уже нашли и устранили. Теперь необходимо выполнить полную заправку кондиционера. Что нам необходимо сделать:

1. Стравливаем остатки фреона в системе. Для этого на внешнем блоке откручиваем гайки медных трубок против часовой стрелки.
2. Когда весь газ стравится, прикручиваем гайки с трубками обратно.

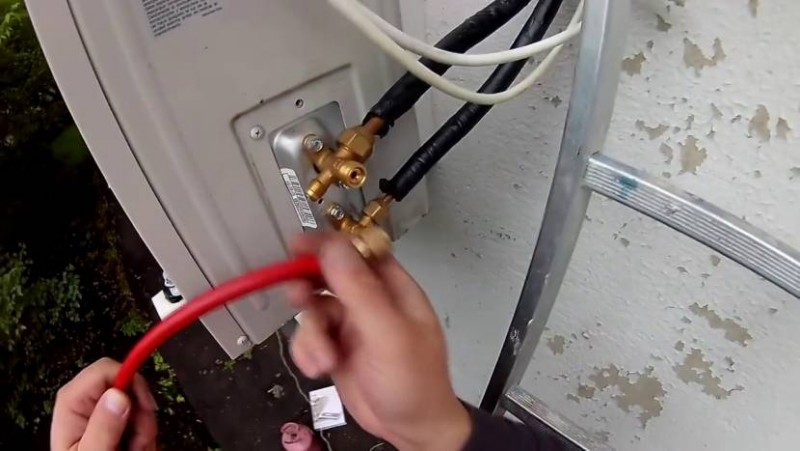

3. Подсоединяем ЛЕВЫЙ шланг манометра к штуцеру внешнего блока (к которому подходит трубка большого диаметра). СРЕДНИЙ шланг манометра подсоединяем к вакуумному насосу. Открываем шестигранником оба крана на внешнем блоке, чтобы воздух потом откачивался из всей системы (из внутреннего и внешнего блока и из трубок).
4. Запускаем насос и открываем ЛЕВЫЙ кран на манометре (против часовой стрелки).
5. Ждем несколько минут пока «откачается» воздух. Для небольших кондиционеров (до 2,7 кВт. мощности) и короткой «трассой» (до 5 метров), ждите от 8 до 10 минут.
6. По окончании «откачки» воздуха перекрываем ЛЕВЫЙ кран манометра, и сразу после этого отключаем насос. Смотрим на показания манометров (стрелка должна стоять на месте «-1»).
7. Затем отсоединяем СРЕДНИЙ шланг манометра от насоса и подсоединяем его к баллону с фреоном.
8. Открываем кран на баллоне, переворачиваем его и ставим на весы. Чтобы хладагент закачивался в жидком состоянии.
9. Открываем на несколько секунд ПРАВЫЙ кран манометра (около 3-5 секунд, пока не выйдет жидкий фреон). Чтобы выдавить воздух из манометров, чтобы он не попал потом в кондиционер.

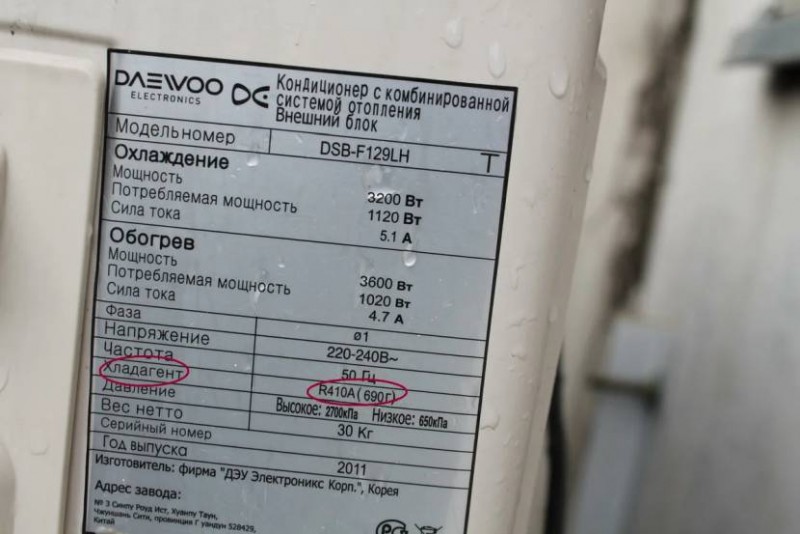

10. Наконец, переходим к закачке хладагента. Находим на шильдике кондиционера нужное количество фреона. Сбрасываем показания весов. Затем периодически приоткрываем ЛЕВЫЙ кран манометра и строго по весам контролируем количество фреона (поступившего в кондиционер). Когда нужный вес фреона заправлен, закрываем ЛЕВЫЙ кран манометра.
11. Далее закрываем кран на баллоне с фреоном. Стравливаем остатки фреона из манометра, открыв ПРАВЫЙ кран манометра.
12. Отсоединяем ЛЕВЫЙ шланг манометра от штуцера кондиционера. Внимание!!! здесь нужно быть СУПЕР аккуратным и ОЧЕНЬ БЫСТРО открутить шланг, чтобы и не обжечься фреоном (обязательно в перчатках). Даже специалисты со стажем могут пострадать при этой операции.

Что ещё нужно знать:

В бытовых кондиционерах используется три типа фреона. Многокомпонентный фреон марки R410 пришел на смену R22 (озоноразрушающий). Затем появился фреон R32. Один из компонентов 32 и 410 фреонов более летуч. Если происходит их утечка, то изменяется состав хладагента. Чтобы обеспечить идеальный состав этих фреонов не исключается полная перезаправка. Тогда как устаревший R22 можно просто дозаправить.

В процессе работы с фреоном нужно соблюдать технику безопасности, неосторожные действия могут привести к серьезным ожогам. Если вы не уверены в своих силах, то не беритесь за это дело. Оставляйте ваши комментарии, если статья была полезна! Рекомендую посмотреть данное видео, где наглядно показан весь процесс заправки.

Всем удачи!

Кондиционеры сильно упрощают жизнь. Всегда можно настроить комфортную температуру на работе, дома или в автомобиле. С ними лишь одна проблема – их приходится периодически заправлять. Для этого нужно ждать мастера и терпеть неудобства. Поэтому рассмотрим, как заправить кондиционер дома и что для этого нужно. Дочитав вы узнаете, что это намного проще, чем кажется.

Чем заправляются кондиционеры

Перед тем как самому заправить кондиционер, нужно понимать, а что собственно мы заправляем. Как в обычные кухонные холодильники в кондиционеры заправляется фреон. Но их важно не перепутать, поскольку тут должны использоваться специальные марки, предназначенные специально для систем охлаждения помещения.

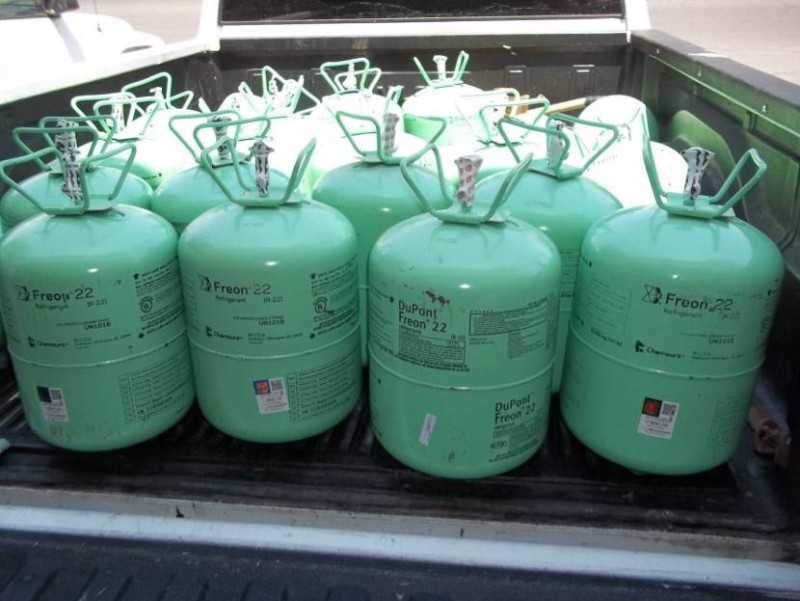

Для заправки кондиционеров чаще всего используют следующие виды фреонов:

1. R-22 – качественный хладагент с неплохими показателями охлаждения. Его просто в специализированных магазинах. При его использовании помещение охлаждается быстрее в сравнении с заводским фреоном. Главный минус в том, что при его использовании кондиционер начинает потреблять больше электричества;
2. R-407c – аналог предыдущего. Основная разница в повышенном содержании хлора.
3. R-134 a – безопасный хладагент без вредных примесей. Положительно сказывается на охлаждении и не вредит окружающей среде. Стоит дороже R-22 из-за чего используется реже.

Когда нужно заправлять

Вы должны обязательно закачать фреон в кондиционер дома в одном из следующих случаев:

• Один раз в течение двух лет при условии, что система установленная правильно;
• После того как система охлаждения была установлена в первый раз или ее перевесили в новое место;
• Если на какое-то время фреонные магистрали были отключены, например, после ремонта;
• В случае если произошла утечка.

Важно!

Замена фреона в 80% всех случаев требуется сразу после установки. Обычно это происходит из-за ошибок, допущенных в системе монтажа. Внимательно проверяйте систему прямо при мастерах. Так вы избежите ненужных затрат на смену фреона.

Охладительные системы оконного типа практически не нуждаются в дозаправке. Обычно в них короткие трубки, расположенные в конце корпуса, которые практически невозможно задеть при монтаже.

Утечку фреона можно обнаружить по одному из следующих признаков:

• на внешнем блоке начал образовываться иней;
• при одной и той же температуре и стандартных настройках охлаждение происходит медленнее или вообще не происходит;
• при включении кондиционера появляется неприятный запах;
• кондиционер самостоятельно отключается или показывает код ошибки (обычно такое бывает на инверторных моделях).

Как определить количество фреона в системе

Чтобы заправить кондиционер самостоятельно, нужно хотя бы примерно понимать, сколько фреона в нем осталось. Для этого существует два основных способа:

1. Проверить давление. Для этого в инструкции к устройству посмотрите нормальное давление для вашей модели. Используя манометр, посмотрите какое давление сейчас в системе. Добавляем до нужного предела. Такой способ обычно используется при плановой замене фреона.

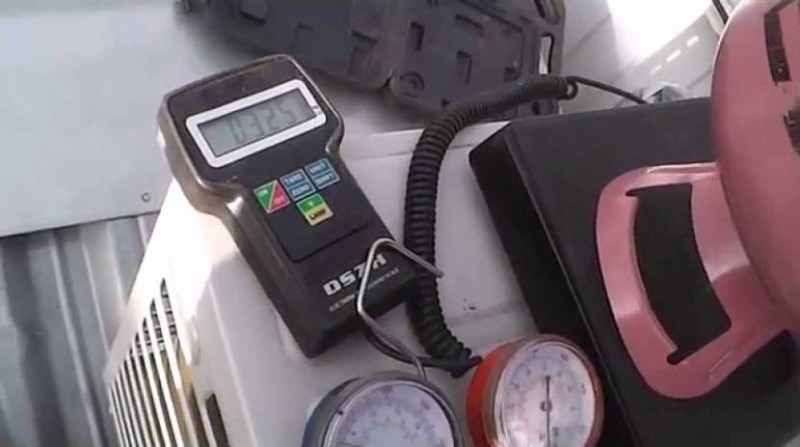

2. По массе. Этот метод применяется, когда используемый хладагент полностью выкачивается из системы, и заменяется на новый. Также в инструкции следует посмотреть нормальное количество фреона. При помощи весом выясняем массу заполненного объема и заправляем в систему.

Что потребуется для замены

Перед тем как самостоятельно заправить кондиционер дома вам потребуется подготовить следующие инструменты:

• несколько крестовых отверток;
• цифровые весы (обычно достаточно весов до 20 кг);
• заполненный баллон с фреоном необходимой марки;

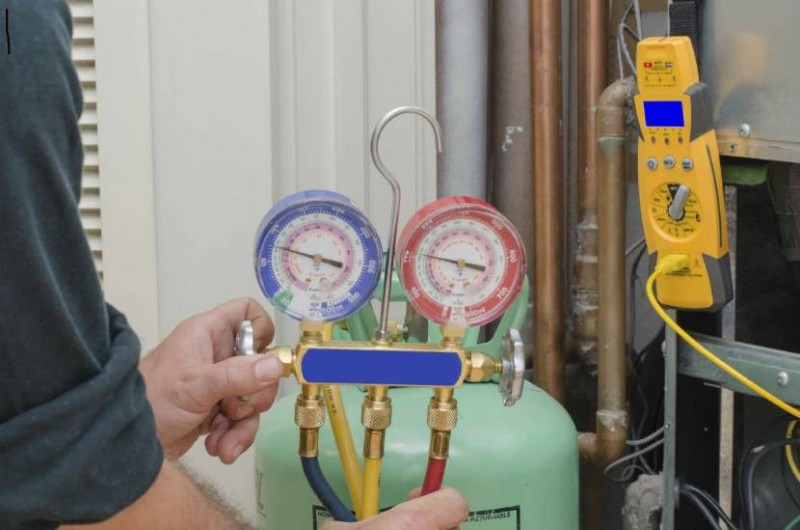

• манометр (измерительный прибор, позволяющий узнать уровень давления в сплит системе).

После того как стало понятно чем заправлять и когда это нужно делать можно рассмотреть как самому заправить кондиционер дома.

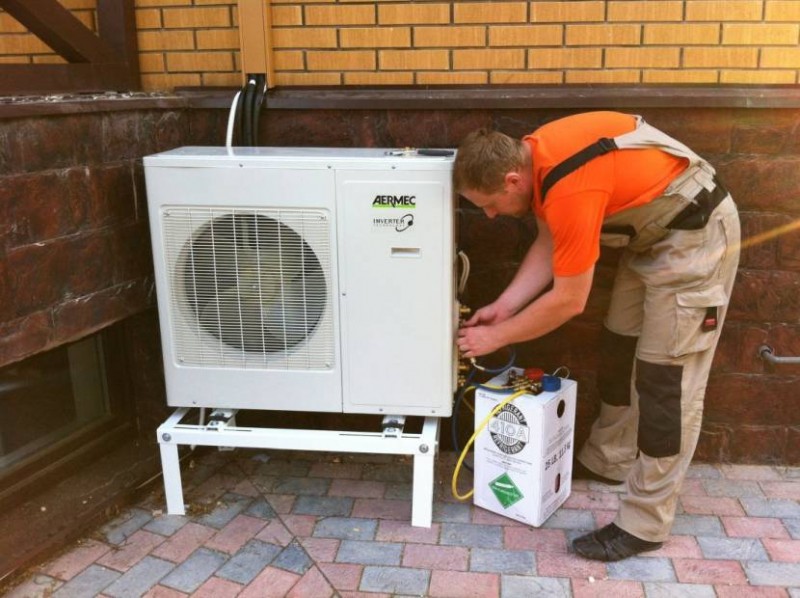

Пошаговая инструкция закачки кондиционера

Данная инструкция самая простая и лучше всего походит для новичков. Чтобы залить фреон в кондиционер необходимо:

• Выпустить из системы остатки прошлого хладагента. Нужно найти на внешнем блоке небольшие медные трубки и открутить на них гайки (резьба против часовой стрелки).
• Когда газ выйдет трубки нужно установить на место.
• К штуцеру внешнего блока крепим левый шланг манометра (трубка с большим диаметром). Средний шланг крепим к насосу. На внешнем блоке при помощи шестигранника откручиваем два крана. Это необходимо чтобы весь воздух из системы был откачен.
• Включаем насос и откачиваем левый краник манометра (резьба против часовой стрелки).
• Ждем, пока воздух из системы будет окончательно откачен (у средних комнатных кондиционеров это занимает около десяти минут).
• После завершения откачки закручиваем краник манометра и выключаем сразу насос. Стрелка на манометре в этот момент должна показывать -1.
• Теперь откручиваем средний шланг и подсоединяем к баллону с фреоном.
• Откручиваем краник баллон, ставим его на весы в перевернутом виде. Так хладагент будет поступать в жидком виде.

• На три секунды откручиваем правый краник манометра, чтобы стравить воздух из трубок. Нежелательно чтобы он попал в кондиционер.
• Только теперь начинается правильная заправка кондиционера. Сбрасываем показания весов и по ним контролируем, сколько хладагента попало в систему. Когда нужно количество было залито, закручиваем левый краник. Нужное количество веса должно быть указанно в инструкции и на самом кондиционере. Оно зависит от размеров и модели устройства.
• Закручиваем краник на баллоне. Выпускаем фреон, оставшийся в манометре. Для этого следует открутить правый краник.
• Откручиваем левый штанг от кондиционера.

Важно!

Диагностика после заправки

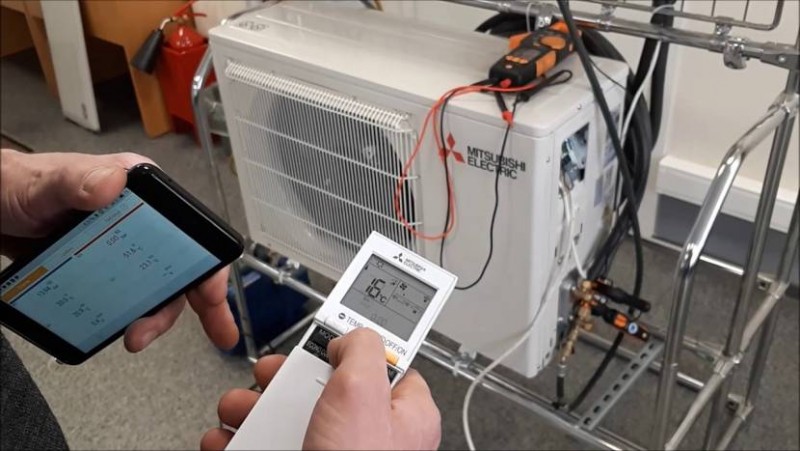

После того как закачать фреон в кондиционер включите его и в течение пары часов внимательно наблюдайте за работой системы. Перезаливка могла привести к ненормальной работе устройства.

Если вы перезолили не более чем на 10%, то сильной проблемы в этом не будет. На работу это не повлияет. Перезаливка больше этого значения негативно повлияет на работу компрессора и может привести к поломке.

Если поменяли фреон, но устройство все равно работает слабо, то стоит проверить давление. Возможно, вы добавили ниже требуемого уровня. Если уровень фреона нормальный, а кондиционер нормально не охлаждает, то стоит проверить само устройство. Скорее всего, поломка в другом.

Проще вызвать мастера

Заменить фреон самостоятельно в домашних условиях несложно. Даже с учетом того что можно обжечься. Основная проблема в том, что это не очень выгодно. В среднем вызвать мастера обходится:

• 1500 рублей в случае дозаправки;
• 2500 при полной замене.

При этом стоимость одного самого дешевого манометра обычно в районе 3000 рублей. Другая проблема в том, что трудно найти в продаже маленькие баллоны фреона. Он продается большими баллонами. Это стоит примерно 5000 рублей. Если у вас один обычный кондиционер, то это невыгодно.

Коротко о главном

Годовая норма потери фреона составляет 08%. При нормальных условиях его нужно менять не чаще чем один раз в два года.

Чаще всего утечки фреона происходят при монтаже. Важно следить лично за процессом установки.

Менять фреон обязательно нужно в перчатках. При замене фреоном можно обжечься. Травмы бывают даже среди специалистов с многолетним опытом.

Была ли эта статья полезной?

LEMANS RU
📹 Полезные видео по устройству и ремонту авто ты найдёшь только тут

Автокондиционер является агрегатом, создающим и поддерживающим в салоне автомобиля заданный микроклимат. Кондиционер авто, так же как и любое другое оборудование, требует своевременного обслуживания. Именно поэтому, чтобы поддерживать его в рабочем состоянии, требуется периодическая дозаправка кондиционера автомобиля, чистка системы кондиционирования, и ряд других процедур, предотвращающих выход его из строя. Те автовладельцы, которые часто пользуются кондиционером, скорее всего, уже не раз посещали сервис центры по его обслуживанию, уплачивая энную сумму денег (цена заправки кондиционера авто стартует от 1000 руб.). Однако на этой процедуре можно сэкономить, о том, как производится самостоятельная заправка автокондиционера и расскажем в нашей статье.

Принцип работы автокондиционера

Прежде чем приступать заправке кондиционера в машине своими руками, дабы процедура была успешной, желательно разобраться с устройством и принципом его работы. Система имеет три основные части:

— компрессор;
— конденсатор;
— испаритель.

Процесс кондиционирования происходит приблизительно так:

Фреон, циркулирует по замкнутому контуру, проходя все 3 части.
Компрессор кондиционера сжимает газ и повышает его температуру.
Далее хладагент (уже горячий и под давлением) поступает в конденсатор, где он охлаждается и конденсируется (становится жидким).
После чего фреон идет в контур с высоким давлением и подводится к расширительному клапану, где распыляется и попадает в испаритель.
Именно в испарителе и происходит процесс охлаждения, поскольку там хладагент подвергается испарению, как следствие из воздуха отводится тепло, а он охлаждается.
В замыкание кругооборота фреон снова поступает в компрессор (в виде холодного газа) по стороне низкого давления, а там процесс обратно повторяется.

Как часто заправлять кондиционер в машине?

В процессе работы автокондиционера происходит небольшая утечка фреона. Норма такой потери газа за 1 год может достигать до 15%. Так что, каждые три года, если не случалась разгерметизация контура, в машине требуется заправлять хладагент в кондиционер. А в том случае, когда автомобиль уже довольно старенький, естественная утечка еще больше, поэтому заправка может потребоваться на год чаще, но метод заправки будет аналогичным.

Когда имеется большая утечка фреона, заправлять кондиционер автомобиля не имеет смысла, нужно сначала определить поврежденный участок и устранить (это можно сделать только на специализированном сервисе с применением ультрафиолета).

Когда утечка фреона больше нормы, то, скорее всего:

— либо трубки системы кондиционера через механическое/коррозийное повреждение потеряли герметичность;
— либо внутри конденсатора появились коррозийные процессы.

Какой фреон в автомобильном кондиционере?

Ранее для заправки кондиционера использовали фторосодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Количество фреона в кондиционере автомобиля

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.
Долив масла при заправке кондиционера
В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Вакуумирование кондиционера своими руками

Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера!

Когда в системе автокондиционера осталось менее чем 50% хладогента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:

Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.
После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Оборудование для заправки кондиционера авто

Самостоятельная заправка автокондиционера требует как базовых навыков, так и определенного комплекта оборудования. Поэтому, для проверки давление в системе и последующей заправки автомобильного кондиционера, нужно приобрести:

— метрологическую станцию;
— шланги;
— переходник с краном, позволяющий подключится к системе;
— баллон хладагента соответствующего типа (R-12 или R-134а).

Все необходимое оборудование для заправки кондиционера автомобилей своими руками можно приобрести в любом автомагазине.

Стандартный магазинный комплект для заправки подключается следующим образом:

Баллон с фреоном, на нем имеется резьба и плоскость, которая прокалывается иглой во время подсоединении переходника (когда такой переходник с краником отсутствует, то нужно докупить отдельно).
Соединительная муфта дает возможность подключить через тройник, манометр и шланг.
Другой конец шланга подключается к метрологической станции (приобретается отдельно) к которой подсоединяется еще один шланг.

Каким образом заправляется и как отличить, где какой штуцер?
Системы кондиционирования имеют две стороны: низкого (показана красной стрелкой) и высокого давления (на нее указывает синяя стрелка).

Заправка автокондционера производится в магистраль низкого давления, поэтому, первым делом вам понадобится найти нужный штуцер. Чтобы исключить заправку со стороны высокого давления, размеры входных отверстий различны. У некоторых моделей колпачки штуцеров обозначаются буквами «H» и «L» или имеют разный цвет.

При откручивании краника магистрали низкого давления, тщательно протирайте сам колпачок и участок трубки тряпкой, чтобы внутрь не попала пыль или мусор.

Этапы самостоятельной заправки автокондиционера

Независимо от модели авто и внешнего вида узлов, общая инструкция по заправке кондиционера автомобиля будет аналогична.

Итак, чтобы заправить фреон в систему автокондиционера, делаем следующее:

Очищаем от грязи защитный колпачок и участок магистрали низкого давления, затем открываем его.
На заправочный штуцер надеваем шланг от собранного ранее оборудования.
Инструкцией по заправке автокондиционеров предусмотрен запуск двигателя и поддержка 1500 оборотов. Держать их нужно для того, чтобы компрессор прокачивал фреон по магистралям. Поэтому на данном этапе либо нужна помощь, либо можно поместить что-нибудь под педаль газа.
Включаем рециркуляцию воздуха по салону на максимум.
Открываем краник магистрали низкого давления, перевернув баллон с хладагентом вверх дном, и потихоньку открываем вентиль. Кондиционер начинает заправляться (на работающем двигателе).
Заправка кондиционера автомобиля сопровождается постоянным контролем показаний манометра.
Давление в магистрали низкого давления не должно превышать 285 кПа и в идеале должно составлять на 10 единиц меньше. Превышение максимально допустимого давления может привести к выходу из строя компрессора.
Чтобы понять правильно ли заправляется система, можно посмотреть в окошко фильтра-осушителя — если там не наблюдается пузырьков и видна прозрачная жидкость, значит, вы все делаете правильно.
Как только в салон пойдет прохладный воздух (около 5-8 C°), а шланг возле штуцера низкого давления будет холодным, как лед, процедуру заправки кондиционера машины можно завершить.

Как продлить строк службы кондиционера на автомобиле?

Для продления работоспособности автокондиционера следует соблюдать простые рекомендации по самостоятельному обслуживанию:

— периодически мыть радиатор автокондиционера (конденсер);
— в зимний период заезжать в теплое помещение и давать поработать кондиционеру минут 10-15, хотя бы раз в месяц.

Как видите, самостоятельная заправка автокондиционера не является сложной, и если нет необходимости искать утечку фреона или ремонтировать систему кондиционирования, то можно справится с обслуживанием своими руками. Хотя, естественно, чтобы была выгода от самостоятельных действий, нужно иметь в наличии весь необходимый набор для заправки хладагента, ведь его стоимость обойдется вам в ту же цену, что и заправка кондиционера на СТО. Поэтому данную процедуру выгодно делать при регулярном, раз в 2-3 года, обслуживании автокондиционера.

В процессе эксплуатации климатической техники, в том числе, бытовых кондиционеров, нередко наблюдается снижение производительности по холоду с течением времени. Причиной может стать уменьшение в системе количества хладагента. Именно поэтому вопрос, как заправить домашний кондиционер самому, интересует многих владельцев сплит-систем.

Когда требуется заправка фреоном

По статистике даже самый качественный кондиционер теряет в течение сезона до 8% закачанного хладагента. Значит, по меньшей мере, 1 раз в 2 года домашняя климат-система нуждается в дозаправке фреоном.

Явным признаком необходимости такого обслуживания становится увеличение времени набора заданных климатических параметров. Однако однозначно судить о том, что пришла пора заправлять кондиционер, достаточно сложно.

Причиной потери холодопроизводительности может стать не только утечка хладагента. Не меньшее влияние оказывает на нее загрязнение испарителя и конденсатора, радиаторов, проблемы с работой вентиляторов внешнего блока сплит-системы.

С высокой долей достоверности можно судить о необходимости заправки хладагентом только в случае, если система с правильной периодичностью проходит профилактику, а после чистки компонентов производительность по холоду так и не вышла на оптимальный уровень.

Частота очистки оборудования во многом зависит от места расположения блока:

• Сплит системы на 1-4 этажах нужно чистить перед началом каждого сезона.
• При установке блоков на высоте 5 — 8 чистку можно производить 1 раз в 2 года;
• Блоки на 9 этаже и выше нуждаются в чистке не чаще, чем 1 раз в 3 года.

Большинство владельцев техники не имеют представления, как заправить домашний кондиционер самому. В действительности, процесс этот не столь сложен, однако потребует определенных знаний об устройстве оборудования, наличия специфических приборов и инструментов, навыков их использования.

При этом некоторые ошибки (например, избыточное количество хладагента в системе) могут привести к совершенно противоположному результату – вместо восстановления рабочих параметров климатическая установка полностью выйдет из строя. Чтобы исключить такой неприятный исход душе доверить работу по заправке специалистам сервисного центра.

Еще одним веским аргументом в пользу такого решения является весьма незначительная экономия при самостоятельном выполнении работ (в лучшем случае она составит 2-3 тыс. руб.).

Дозаправка или заправка

Логичный вариант восстановления работоспособности кондиционера при утечке хладагента из контура – восстановление его количества в системе или дозаправка.

Однако в случае с климатической техникой такая логика работает не всегда:

• Дозаправка возможна только в случае, когда сплит-система работает с однокомпонентным фреоном (содержит в составе только 1 вещество). К таким относятся, например, R22 и R32.
• Для многокомпонентных фреонов дозаправка недопустима. Связано это с тем, что разные компоненты в составе хладагента имеют различные свойства, поэтому при утечках расходуются также неодинаково.
  Дозаправка вызывает дополнительный перекос в соотношении составляющих смеси, что моет значительно повлиять на характеристики и даже работоспособность оборудования. Большинство используемых- сегодня фреонов, в том числе, наиболее популярный R410A относится к многокомпонентным. Для них вместо дозаправки должна проводится полная заправка системы.

Подготовка к заправке

Начинать подготовку к заправке кондиционера необходимо с его чистки. Это позволит добиться оптимальной производительности все компонентов системы и, соответственно, исключить погрешности измерений, связанные с отклонением режимов работы от оптимальных.

В чистке нуждаются фильтры внутреннего блока сплит-системы и ее наружный блок.

Обслуживание последнего ведут в следующей последовательности:

1. Обесточить оборудование.
2. Провести механическую очистку:
   • убрать грязь и пыль с наружной стороны кожуха;
   • демонтировать его;
   • удалить изнутри корпуса скопившийся мусор.
3. Выполнить промывку. Для этого:
   • закрыть полиэтиленом электронный блок, чтобы исключить попадание воды;
   • влажной губкой удалить пыль и загрязнения с лопастей и элементов конструкции вентилятора;
   • аналогичным образом очистить конденсатор;
   • ручным пылесосом удалить пыль в труднодоступных местах.

4. Произвести чистку радиатора. Для этого воспользоваться специальными щетками, промыть ячейки водой под напором или использовать пароочиститель.
5. Установить кожух, оставит до полного высыхания влаги.

Чтобы не вывести из строя электронный блок, самостоятельно выполнять его очистку пользователю не следует. Эту работу должны выполнять только специалисты с соответствующим уровнем квалификации!

Следующим этапом подготовки является проверка системы на герметичность. Если скорость утечки хладагента превышает допустимую (те же 8% в течение сезона), скорее всего, есть проблемы с герметизацией соединений. Найти место серьезной утечки можно в процессе визуального осмотра магистралей и мест соединений.

Если найти проблемное место простым осмотром не удалось, помогут другие методы с использованием:

•

  Ультрафиолетовый краситель

  Мыльного раствора. Хорошо работает если предполагаемое место утечки известно.

• Галоидного искателя. Использует эффект изменения цвета пламени при взаимодействии с парами хлора. Может применяться только на оборудовании с хлорсодержащими фреонами.
• Воды. Требует предварительной закачки азота в контур и погружения деталей системы в воду, что не всегда удобно.
• Ультрафиолетового красителя. В газ, закачиваемый в систему добавляют УФ-краситель, который обозначает место утечки. Найти его легко с ультрафиолетовой подсветкой.

Опрессовка системы представляет собой закачку контура азотом через манометрический коллектор. Закачку осуществляют по допустимому давлению в контуре (указано в технической документации и на шильдике устройства).

После достижения давления подача азота в систему прекращается. В герметичной системе давление будет оставаться константой, если утечки сохранились – продолжится стравливание азота. В этом случае процедуру поиска проблемных мест и опрессовки следует повторить.

После того как восстановлена герметичность (система опрессована) выполняют вакуумирование:

1. Подключают к манометрическому коллектору вакуумный насос.
2. Запускают насос, открывают газовый вентиль.
3. Давление в системе контролирую по показаниям манометра.
4. При достижении минимума, насос отключают.
5. Закрывают газовый вентиль.

При работе используют вакуумный насос с обратным клапаном, что позволит предотвратить попадание масла в контур циркуляции фреона. После опрессовки и вакуумирования коллектор не отключают, чтобы не допустить проникновения воздуха в систему.

Заправка кондиционера

Заправка кондиционера осуществляется только после удаления всего старого хладагента из контура. Если подготовка проводилась с опрессовкой и вакуумированием, этот этап уже пройден. В противном случае необходимо открыть замки сервисных штуцеров и дождаться полного удаления старого фреона из контура. После завершения замки закрыть.

Для заправки кондиционера необходимо знать, какое количество хладагента нужно закачать в контур.

Два лучших варианта такого контроля:

1. Заправка по массе.
2. Заправка по давлению.

В первом случае в систему закачивают указанную в технической документации массу фреона. Для этого:

1. Баллон с хладагентом подключают к коллектору.
2. Устанавливают баллон на электронные или механические весы.
3. Выставляют ноль.
4. Открывают газовый вентиль и заполняют систему фреоном.
5. Ведут контроль показаний весов.
6. При достижении заданного изменения веса баллона (перекачке заданной массы фреона в контур) закрывают вентиль.
7. Отсоединяют баллон от коллектора.
8. Снимают коллектор, закрывают сервисный штуцер на магистрали.

Заправка по давлению

В этом случае последовательность действий остается той же, но фреон баллон на весы не устанавливают, а подачу ведут не непрерывным потоком, а порциями. Давление в системе контролируют манометром коллектора. Подачу продолжают до достижения номинальной величины давления.

Давление в системе зависит от температуры. Оптимальные величины указывают в технической документации или в таблице на шильдике агрегата. При необходимости для конкретной величины температуры легко рассчитать поправки по табличным данным.

По давлению можно произвести и дозаправку системы. После подключения манометрического коллектора, прибор показывает текущее давление хладагента. Закачку из баллона производят до достижения номинальной величины.

Заправка по мерному стеклу

Используется, как правило, специалистами сервисного центра. В систему добавляется хладагент до тех пор, пока фреон не вытеснит воздух из трубопроводов системы. Об этом свидетельствует отсутствие пузырьков газа (за их наличием как раз и наблюдает через смотровое окно). После стравливают излишек давления до номинальной величины.

Заправка по перегреву

Способ основан на поредении разницы температуры в контуре и температуры кипения хладагента. Для работы:

1. Включают агрегат.
2. На газовую трубу устанавливают электронный термометр. Он показывает температуру фреона в контуре.
3. По показаниям манометра на коллекторе определяют температуру кипения хладагента.
4. Вычисляют разницу. Превышение предела 5-8^оС говорит о недостаточном количестве фреона и необходимости дозаправки.
5. Открывают вентиль на баллоне, приоткрывают жидкостный вентиль коллектора для стравливания воздуха (время – не более 1с).
6. Открывают газовый вентиль коллектора.
7. Проводят замеры температуры и давления в системе, рассчитывают разницу температур.
8. Процесс продолжают, пока разница не окажется в допустимых пределах 5-8^оС.
9. Закрывают газовый вентиль коллектора.
10. Закрывают вентиль на баллоне.
11. Отсоединяют коллектор.
12. Закрывают сервисный штуцер.

Вопросы и ответы

Домашний кондиционер можно заправить или дозаправить фреоном самостоятельно. Операция не столь сложна, однако требует применения специальных инструментов и некоторых навыков. Кроме того, при серьезной ошибке можно вообще вывести оборудование из строя. Соответственно, лучше не гнаться за экономией в 2-3 тыс.руб, а поручить выполнение работ специалистам сервисного центра.

Видео-советы по заправке кондиционера фреоном
