Зарядное устройство предназначено для зарядки аккумуляторов напряжением 12 В, емкостью до 60 Ач.
Технические данные:
- Напряжение питания — 220 В.
- Потребляемая мощность — 120 Вт.
- Максимальный зарядный ток — 6,3 А.

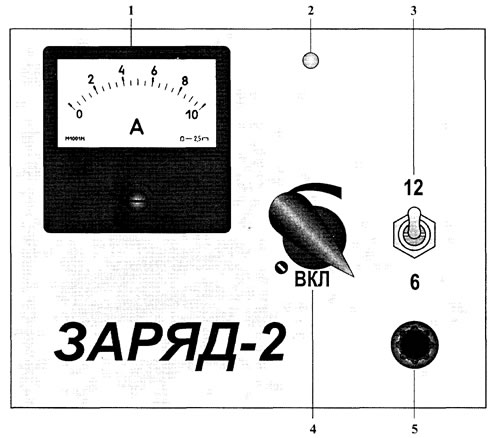

На лицевой панели расположены (см. рис. 2.30):
- 1 — амперметр М1001М, для контроля зарядного тока;
- 2 — светодиод, сигнализирующий о включении устройства в сеть;
- 3 — переключатель режимов (SA2) «12-6»;
- 4 — ручка переключателя SA1, для регулировки тока заряда;
- 5 — предохранитель F2.
Рис. 2.30. Внешний вид устройства зарядного
На задней части корпуса, устройства установлен предохранитель F1, а так же отверстия для выхода сетевого шнура и кабелей с контактными зажимами «+» и «—», для подключения зарядного устройства к соответствующим клеммам аккумулятора.
Примечание. Подготовка к работе и порядок работы с изделием, указания по технике безопасности, аналогичны выпрямителю для зарядки аккумуляторов «ВА-2».

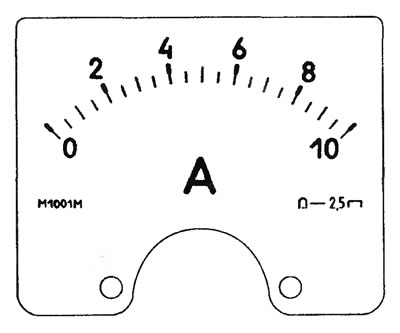

Рис. 2.29. Шаблон для восстановления шкалы устройства зарядного
Напряжения на выводах X1 и Х2 в зависимости от положения переключателя SA1:
- ВКЛ — =13,5 (7,0) В;
- ВКЛ — = 14,0 (7,35) В;
- ВКЛ — = 14,5 (7,7) В;
- ВКЛ — =15,5 (8,0) В;
- ВКЛ — =16,0 (8,5) В;
- ВКЛ — =17,0 (9,0) В;
- ВКЛ — =18,0 (9,5) В;
- ВКЛ — = 19,0 (10,0) В;
- ВКЛ — = 10,0 (10,7) В;
- ВКЛ — =21,5 (11,5) В.

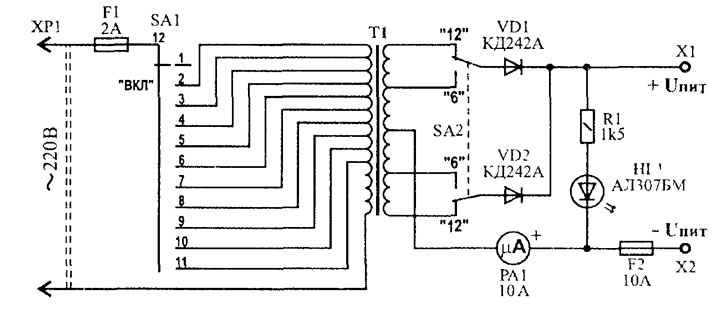

Рис. 2.31. Принципиальная схема устройства зарядного
