Станок для заточки дисковых пил УЗС-96-06

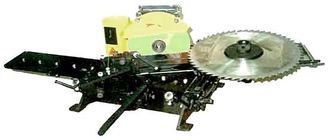

Станок для заточки дисковых пил УЗС-96-06 предназначен для заточки круглых твердосплавных пил, использующихся в деревообработке, при помощи сменных приспособлений, устанавливаемых на платформу станка.
Заточный станок УЗС-96-06 является универсальным, но используется преимущественно для заточки пил типов 1 и 2 (профиль 2) по ГОСТ 980-80, а также пил с пластинами твердого состава типов 1 и 2 по ГОСТ 9769-79, диаметром от 250 до 800 мм с посадочными отверстиями 30 мм.
Заточный круг можно устанавливать под нужным углом, относительно инструмента на платформе. Это возможно благодаря конструкции каретки, состоящей из трех частей, одна из которых перемещается вдоль оси ходового винта, вторая поворачивается с двигателем на 180° вокруг вертикальной оси.
Третья часть каретки делает возможным установку электродвигателя под углом к горизонту до 15°. Платформа станка для заточки дисковых пил УЗС-96-06 перемещается вдоль своей оси толканием руки на длину до 260 мм или при помощи рукоятки на длину 10-60 мм.
На платформу можно установить несколько устройств:
-пластину,
-делительный механизм подачи,
-приспособление для установки пил,
-механизм подачи в зуб.
Для регулировки глубины на заточном станке УЗС-96-06 предусмотрен ходовой винт каретки. Вес станка составляет 45 кг, а габаритные размеры 725х500х360 мм.
Источник
Станок заточный малогабаритный УЗС-96
Малогабаритный заточный станок предназначен для заточки дереворежущего инструмента:круглых пил продольного и поперечного пиления по передней и задней поверхности;пилы дисковые с твердосплавными пластинами по передней поверхности;цельных затылованных и дис
Технические характеристики станка УЗС-96
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | |
| Наибольший диаметр обрабатываемой детали, мм | |
| Наибольшая длина обрабатываемой детали, мм | |
| ЧПУ | |
| Пределы частот вращения шпинделя Min/Max, об/мин. | — |
| Мощность, кВт | 0.6 |
| Габариты, мм | 730_500_360 |
| Масса, кг | 60 |
| Начало серийного выпуска, год | |
| Завод-производитель | Неизвестно |
Предлагаем купить новые или после капремонта аналоги оборудования типа Станок заточный малогабаритный УЗС-96 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.
Продажа аналогов станка модели УЗС-96 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.
Гарантия на продукцию, аналогичную изделию — Станок заточный малогабаритный УЗС-96 составляет:
- новые станки — 12 мес.,
- после капитального ремонта — 6-12 мес..
Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!
Если Вам необходимо купить Станок заточный малогабаритный УЗС-96 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 276-70-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок заточный малогабаритный УЗС-96 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.
Источник
Заточной станок узс 96 инструкция
Универсально заточной станок УЗС-96М для заточки дереворежущего инструмента
Универсальный малогабаритный заточной станок предназначен для заточки дереворежущего инструмента( плоских ножей до 610х60х7 мм, круглых пил продольного и продольно-поперечного пиления диаметром 100-800 мм, в том числе с пластинами из тв. сплава, фрез диаметром до 250х50 мм, фасонных ножей по спец. заказу. Комплектность станка предусматривает набор шлифовальных кругов и устройство для их правки.
Приспособление для заточки дисковых пил и фрез
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Диапазон диаметров затачиваемых твердосплавных пил Ø 100 . 800 мм, с max окружным шагом 70 мм
2. Диапазон диаметров затачиваемых фрез — Ø125. 250 мм (ширина от 8 до 50 мм)
3. Наибольшие размеры затачиваемых простых строгальных ножей — 260 х 40 х 7 мм ( с перестановкой
возможна заточка ножей длиной до 610 мм)
4. Наибольшие размеры затачиваемых фасонных строгальных ножей — 160 х 60 х 7 мм
5. Пределы затачиваемых передних углов зубьев пил и фрез — от -5° до +35°
6. Задний угол зубьев пил (фрез) — 15° ± 3°
7. Наклон затачиваемой поверхности зубьев — не более ± 10°
8. Диапазон посадочных диаметров затачиваемых твердосплавных пил — от 20 до 80 мм
9. Диапазон посадочных диаметров затачиваемых фрез — от 20 до 60 мм
10.Продольное перемещение инструмента при заточке — 260 мм
11.Перемещение заточной головки — 80 мм
12.Диапазон углов поворота заточной головки: в вертикальной плоскости — 15°
в горизонтальной плоскости — 180°
13.Частота вращения заточного круга — 2850 об/мин
14.Мощность привода — 0,55 квт
15.Питание — 3-х фазная сеть 380В, 50 Гц
16.Габаритные размеры ( без заточного приспособления) — 730 х 500 х 360 мм
17.Масса (с заточным приспособлением) — 53 кг
чтобы раскрыть паспорт нажмите на ссылку →паспорт УЗС-96М
Источник
Универсальный заточной станок УЗС-96.05
Универсальный заточной станок УЗС-96.05
Модель УЗС-96.05
Общая информация о заточном станке для дисковых пил УЗС-96.05
Малогабаритный заточный станок предназначен для заточки дереворежущего инструмента:
- круглых пил продольного и поперечного пиления по передней и задней поверхности;
- пилы дисковые с твердосплавными пластинами по передней поверхности;
- цельных затылованных и дисковых фрез;
- плоских строгальных ножей по передней поверхности и по плоскости;
- тарных и рамных пил по передней и задней поверхности.
- Панель управления.
- Автоматическая настройка шага зубьев.
- Гидравлический зажим пилы.
- Отслаивание (отрыв) шлифовального.
Технические характеристики заточного оборудования для дисковых пил УЗС-96.05
Наружный диаметр и высота затачиваемых фрез, мм
Посадочный диаметр затачиваемых фрез, мм
Наружный диаметр затачиваемых пил, мм
Посадочный диаметр затачиваемых пил, мм
Наиб. длина затачиваемых ножей, мм
Наиб. длина затачиваемых рамных пил, мм
Размеры шлифовального круга, мм
Посадочный диаметр шлифовального круга, мм
Поворот шлифовальной головки, град:
Подача шлифовальной головки на один оборот винта, мм
Частота вращения шлифовального круга, об/мин
Источник
Универсальный заточной станок УЗС-96.05
- Наружный диаметр — до 250мм, высота до 50мм;
- Ножи: длина до 260мм, ширина 30-40 мм;
- Широкие возможности при малых габаритах.
- Наружный диаметр — до 250мм, высота до 50мм;
- Ножи: длина до 260мм, ширина 30-40 мм;
- Широкие возможности при малых габаритах.
Малогабаритный заточный станок предназначен для заточки дереворежущего инструмента:
- круглых пил продольного и поперечного пиления по передней и задней поверхности;
- пилы дисковые с твердосплавными пластинами по передней поверхности;
- цельных затылованных и дисковых фрез;
- плоских строгальных ножей по передней поверхности и по плоскости;
- тарных и рамных пил по передней и задней поверхности.
Наружный диаметр и высота затачиваемых фрез, мм
Посадочный диаметр затачиваемых фрез, мм
Наружный диаметр затачиваемых пил, мм
Посадочный диаметр затачиваемых пил, мм
Наиб. длина затачиваемых ножей, мм
Наиб. длина затачиваемых рамных пил, мм
Размеры шлифовального круга, мм
Посадочный диаметр шлифовального круга, мм
Поворот шлифовальной головки, град:
Подача шлифовальной головки на один оборот винта, мм
Частота вращения шлифовального круга, об/мин
Приспособление для заточки ножей
Устройство для заточки плоских ножей позволяет производить заточку как по задней поверхности (простые ножи), так и по передней поверхности (фасонные вставные ножи) в зависимости от взаимного положения ножа и заточного круга. Нож устанавливается на платформу станка и прижимается пластиной. Пластина является составной частью устройства для заточки круглых пил.
Приспособление для заточки дисковых пил
Устройство предназначено для заточки пил преимущественно типов 1 и 2 (профиль 2) по ГОСТ 980-80, а также пил с пластинами твердого состава типов 1 и 2 по ГОСТ 9769-79 диаметром от 250 до 800 мм с посадочными отверстиями 32, 50, 80 мм.
Возможна заточка круглых пил больших диаметров (от 900 до 1100 мм с числом зубьев не менее 60, шаг зубьев не более 52 мм). Но в этом случае необходима установка поддерживающего кронштейна (поставка по спец. заказу).
Устройство, устанавливаемое на платформу, включает в себя:
• механизм подачи «в зуб»;
• пластину;
• делительный механизм подачи;
• приспособление для установки пил.6.3. Механизм подачи «в зуб» обеспечивает заточку пилы с подачей упором в затачиваемый зуб, что позволяет снимать при заточке минимальный (0,05 … 0,1 мм) слой материала.
Приспособление для заточки фрез
Устройство для заточки цельных затылованных фрез предназначено для заточки фрез по передней или задней поверхности зубьев. Диаметры посадочных отверстий — — 27,32 или 40 мм.
Конструкция устройства включает в себя плиту и основание, которое крепится к плите двумя винтами. Таких отверстий – четыре. Таким образом, устройство может крепиться в трех положениях в зависимости от диаметра затачиваемой фрезы.
В основание ввернута ось, на которую непосредственно или с помощью сменных втулок устанавливается фреза. Фреза располагается на поворотной платформе, угловое положение которой относительно основания фиксируется с помощью винтов. Прижим фрезы к платформе производится гайкой.
Периодическая фиксация фрезы после поворота на шаг производится узлом фиксации упором передней поверхности зуба в утапливаемый штифт.
Приспособление для заточки рамных пил
Устройство для заточки рамных пил ГОСТ 5524-76 длиной 1250 мм и шириной до 180 мм представляет собой конструкцию, собираемую из некоторых сборочных единиц, описанных выше.
Из устройства для заточки круглых пил берется пластина и механизм подачи «в зуб». Они устанавливаются на горизонтально установленной платформе станка. Механизм подачи скрепляется с пластиной винтом, а затем прикрепляется к платформе винтами. В механизме подачи, в данном случае, используется собачка из комплекта сменных частей длиной 62 мм.
Источник
Ограда является одним из первых строений, которое научились
1
Всем известно, что наша страна по запасам леса – самая
1
Штучный паркет по своему применению относится к одному
2
Очень много мифов ходит в сфере строительства, и больше
1
Основные типы универсальных заточных станков
Универсальные заточные станки УЗС-6, УЗС-5М и УЗС-5 устроены по одной принципиальной схеме и различаются лишь конструктивным выполнением отдельных узлов. На этих станках можно затачивать и фуговать пильные цепи ПЦП и ПЦУ, диски сучкорезные и круглые пилы.
Станок УЗС-5М отличается от станка УЗС-6, тем, что не имеет устройства (вентилятора) для удаления абразивной пыли. На станке УЗС-5, кроме того, установлен электродвигатель повышенной частоты тока (200 Гц) и имеется приспособление для заточки круглых дисковых пил. Приемы работы и техническое обслуживание УЗС-6, УЗС-5М и УЗС-5 идентичны.
Заточные станки ЛВ-116 и ЛВ-9 применяются для заточки и фуговки зубьев универсальных пильных цепей ПЦУ-10 и срезающих устройств (универсальные пильные цепи с шагом 20 и 30 мм) валочных, валочно-пакетирующих и валочно-трелевочных машин.
Станок ЛВ-116 (рис. 1) имеет станину, сменные устройства для установки пильных цепей ПЦУ-10 и для цепей ПЦУ с шагом 20 и 30 мм, защитный экран, шлифовальную головку, электродвигатель и электрооборудование.
Все узлы станка монтируются на станине. Шлифовальная головка (рис. 2) установлена на качающейся рамке, шарнирно связанной со станиной.
Она состоит из корпуса, внутри которого на шариковых подшипниках вращается вал. На одном его конце с помощью фланцев и гайки закрепляется абразивный круг, а на другом — крыльчатка вентилятора. К корпусу головки крепится фланцевый двигатель, приводящий в движение вал с кругом и крыльчаткой вентилятора через эластичное кольцо и втулку. На качающейся рамке имеется микрометрический винт с нониусом, который упирается в площадку на станине станка и ограничивает ход в зависимости от типа затачиваемой пильной цепи. Опускание головки (надвигание) при заточке пильной цепи выполняется вручную, а возврат ее в исходное положение посредством пружины. Натяжение пружины регулируется винтом.
Съемное устройство (рис. 3) для установки пильных цепей ПЦУ-10 крепится к станине станка и состоит из стойки с лимбом, на которой установлены направляющие для цепи, рукоятка для передвижения цепи, собачка, упор, винт, регулирующий ход упора, прижимы для крепления пильной цепи в процессе заточки.
Съемное устройство для установки цепей ПЦУ с шагом 20 и 30 мм устроено и работает аналогично. Электрооборудование станка включает электродвигатель АОЛ12-2 мощностью 0,27 кВт с частотой вращения ротора 290 с-1, выключатель пакетно-кулачковый, кабель с муфтой, понижающий однофазный трансформатор, лампу накаливания напряжением 12В и ее выключатель.
Принципиальная электрическая схема электрооборудования станка приведена на рис. 4. Станок ЛВ-9 в отличие от ЛВ-116 применяется для заточки универсальных пильных цепей бензиномоторных и электрических цепных пил.
Технические характеристики заточного оборудования для дисковых пил узс-96.05
|
Наружный диаметр и высота затачиваемых фрез, мм |
до 180 х 50 |
|
Посадочный диаметр затачиваемых фрез, мм |
27; 32; 40 |
|
Наружный диаметр затачиваемых пил, мм |
250 — 800 |
|
Посадочный диаметр затачиваемых пил, мм |
32; 50; 80 |
|
Наиб. длина затачиваемых ножей, мм |
260 |
|
Наиб. длина затачиваемых рамных пил, мм |
1250 |
|
Размеры шлифовального круга, мм |
125 — 200 |
|
Посадочный диаметр шлифовального круга, мм |
32 |
|
Поворот шлифовальной головки, град: |
|
|
— по горизонтали |
180° |
|
— по вертикали |
±25° |
|
Поворот платформы, град |
±45° |
|
Подача шлифовальной головки на один оборот винта, мм |
1,5 |
|
Частота вращения шлифовального круга, об/мин |
2850 |
|
Мощность эл.двигателя, кВт |
0,55 |
|
Габариты, мм |
730х500х360 |
|
Масса, кг |
60 |
Осуществляем ремонт, обслуживание, настройку и модернизацию Ваших станков. Производим подбор и поставку под заказ деревообрабатывающего оборудования б/у прошлых лет выпуска. Тел. +7 950 226 90 90
Код товара: 10519
Снят с продаж
5.0 (голосов 334 / просмотров 588)
Данный станок снят с продаж,
информация носит исключительно
справочный характер.
Подобрать современные аналоги
Заточные станки
- Описание
- Отзывы
- Доставка
Станок заточный малогабаритный УЗС-96 предназначен для заточки дереворежущего инструмента:круглых пил продольного и поперечного пиления по передней и задней поверхности;пилы дисковые с твердосплавными пластинами по передней поверхности;цельных затылованных и дисковых фрез;плоских строгальных ножей по передней поверхности и по плоскости;тарных и рамных пил по передней и задней поверхности.
| Габариты УЗС-96, мм: | 730x500x360 |
| Мощность двигателя главного движения, кВт: | 0.55 |
| Масса товара станка с выносным оборудованием, кг: | 60 |
Способы получения товара в г.
УЗС-96 — Станки заточные специальные с доставкой в г. подробные условия и стоимость
Современные аналоги товара «УЗС-96 — Станки заточные специальные»
- Главная /
- Справочник
- Станки советские, российские, импортные — справочная информация
- Станки советские, российские, импортные — справочная информация
- Станок заточный малогабаритный УЗС-96
Назначение станка по металлу УЗС-96
Малогабаритный заточный станок предназначен для заточки дереворежущего инструмента:круглых пил продольного и поперечного пиления по передней и задней поверхности;пилы дисковые с твердосплавными пластинами по передней поверхности;цельных затылованных и дис
Технические характеристики станка УЗС-96
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | |
| Наибольший диаметр обрабатываемой детали, мм | |
| Наибольшая длина обрабатываемой детали, мм | |
| ЧПУ | |
| Пределы частот вращения шпинделя Min/Max, об/мин. | — |
| Мощность, кВт | 0.6 |
| Габариты, мм | 730_500_360 |
| Масса, кг | 60 |
| Начало серийного выпуска, год | |
| Завод-производитель | Неизвестно |
Предлагаем купить новые или после капремонта аналоги оборудования типа Станок заточный малогабаритный УЗС-96 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.
Продажа аналогов станка модели УЗС-96 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.
Гарантия на продукцию, аналогичную изделию — Станок заточный малогабаритный УЗС-96 составляет:
- новые станки — 12 мес.,
- после капитального ремонта — 6-12 мес..
Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!
Если Вам необходимо купить Станок заточный малогабаритный УЗС-96 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 276-70-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок заточный малогабаритный УЗС-96 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.
Популярные модели
Малогабаритный заточный станок предназначен для заточки дереворежущего инструмента:
- круглых пил продольного и поперечного пиления по передней и задней поверхности;
- пилы дисковые с твердосплавными пластинами по передней поверхности;
- цельных затылованных и дисковых фрез;
- плоских строгальных ножей по передней поверхности и по плоскости;
- тарных и рамных пил по передней и задней поверхности.
Технические характеристики
|
Наружный диаметр и высота затачиваемых фрез, мм |
до 180 х 50 |
|
Посадочный диаметр затачиваемых фрез, мм |
27; 32; 40 |
|
Наружный диаметр затачиваемых пил, мм |
250 — 800 |
|
Посадочный диаметр затачиваемых пил, мм |
32; 50; 80 |
|
Наиб. длина затачиваемых ножей, мм |
260 |
|
Наиб. длина затачиваемых рамных пил, мм |
1250 |
|
Размеры шлифовального круга, мм |
125 — 200 |
|
Посадочный диаметр шлифовального круга, мм |
32 |
|
Поворот шлифовальной головки, град: |
|
|
— по горизонтали |
180° |
|
— по вертикали |
±25° |
|
Поворот платформы, град |
±45° |
|
Подача шлифовальной головки на один оборот винта, мм |
1,5 |
|
Частота вращения шлифовального круга, об/мин |
2850 |
|
Мощность эл.двигателя, кВт |
0,55 |
|
Габариты, мм |
730х500х360 |
|
Масса, кг |
60 |
Приспособление для заточки ножей
Устройство для заточки плоских ножей позволяет производить заточку как по задней поверхности (простые ножи), так и по передней поверхности (фасонные вставные ножи) в зависимости от взаимного положения ножа и заточного круга. Нож устанавливается на платформу станка и прижимается пластиной. Пластина является составной частью устройства для заточки круглых пил.
Приспособление для заточки дисковых пил
Устройство предназначено для заточки пил преимущественно типов 1 и 2 (профиль 2) по ГОСТ 980-80, а также пил с пластинами твердого состава типов 1 и 2 по ГОСТ 9769-79 диаметром от 250 до 800 мм с посадочными отверстиями 32, 50, 80 мм.
Возможна заточка круглых пил больших диаметров (от 900 до 1100 мм с числом зубьев не менее 60, шаг зубьев не более 52 мм). Но в этом случае необходима установка поддерживающего кронштейна (поставка по спец. заказу).
Устройство, устанавливаемое на платформу, включает в себя:
• механизм подачи «в зуб»;
• пластину;
• делительный механизм подачи;
• приспособление для установки пил.
6.3. Механизм подачи «в зуб» обеспечивает заточку пилы с подачей упором в затачиваемый зуб, что позволяет снимать при заточке минимальный (0,05 … 0,1 мм) слой материала.
Приспособление для заточки фрез
Устройство для заточки цельных затылованных фрез предназначено для заточки фрез по передней или задней поверхности зубьев. Диаметры посадочных отверстий — — 27,32 или 40 мм.
Конструкция устройства включает в себя плиту и основание, которое крепится к плите двумя винтами. Таких отверстий – четыре. Таким образом, устройство может крепиться в трех положениях в зависимости от диаметра затачиваемой фрезы.
В основание ввернута ось, на которую непосредственно или с помощью сменных втулок устанавливается фреза. Фреза располагается на поворотной платформе, угловое положение которой относительно основания фиксируется с помощью винтов. Прижим фрезы к платформе производится гайкой.
Периодическая фиксация фрезы после поворота на шаг производится узлом фиксации упором передней поверхности зуба в утапливаемый штифт.
Приспособление для заточки рамных пил
Устройство для заточки рамных пил ГОСТ 5524-76 длиной 1250 мм и шириной до 180 мм представляет собой конструкцию, собираемую из некоторых сборочных единиц, описанных выше.
Из устройства для заточки круглых пил берется пластина и механизм подачи «в зуб». Они устанавливаются на горизонтально установленной платформе станка. Механизм подачи скрепляется с пластиной винтом, а затем прикрепляется к платформе винтами. В механизме подачи, в данном случае, используется собачка из комплекта сменных частей длиной 62 мм.
