Зажигание на муравей от бензопилы своими руками пошаговая инструкция

Фотоотчет: Регулировка зажигания мотороллера Муравей, Тула

К таким излишествам как четкая установка момента искрообразования, большая часть хозяев «Муравьев» относятся скептически , часто даже с пренебрежением… А напрасно. «Муравей» он хоть и старый аппарат, увы к своевременному уходу осень чувствителен и отличному владельцу отплачивает долгой и неотказной работой. Вопреки расхожим легендам и легендам об его ненадежности.

Инструменты:

• Плоская отвертка среднего размера
• Измерительный щуп толщиной 0,4-0,6 мм
• Штангенциркуль с нутромером или индикатор
• Папиросная бумагаконтрольная лампочка

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на очень вероятное расстояние между собой.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем меж контактов измерительный щуп шириной 0,4-0,6 мм, двигаем пластинку прерывателя пока щуп не начнет ходить с чуток приметным усилием, заворачиваем болт, проворачиваем движок на несколько оборотов и проверяем, что у нас вышло: если зазор «ушел» — производим повторную регулировку.

Зажигание от пилы, на мотороллер муравей 3

зажигание от пилы, на мотороллер муравей 3.

Муравей.чуть подробнее о зажигании,заводилка,выхлоп

Зажигание от бензопилы на движок ТУЛЫ. Обзор устройства. Видос не полный.при сьемке села батарея, так-ч.

Регулировка опережения зажигания

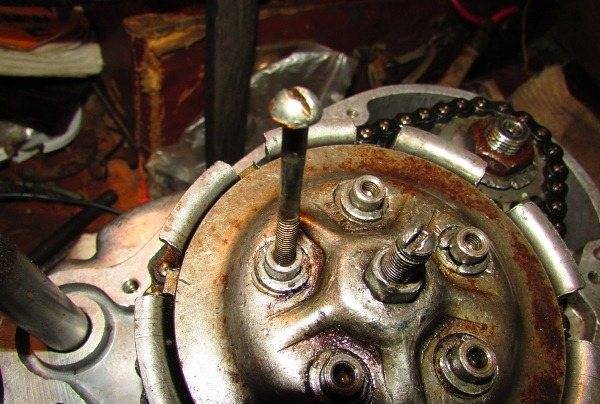

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и закрепляем получившиеся значение стопорным винтом.

Проворачиваем незначительно движок по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем движок против часовой стрелке пока поршень не коснется нутромера.

Если у вас встречаются индикатор, то дело упрощается значительно: закрепляем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем меж контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (на право), как бумага выпадет — закрепляем контакты болтами.

Конечно отрегулировать опережение и посредством контрольной лампочки: подключаем один провод лампочки на массу, 2-ой к проводу идущему к контакту, точно также так же как и в случаем с бумагой манипулируем контактами и когда лампочка зажгется — требуемый} рисунок положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, однако не у каждого индивида стоит родное зажигание, а магнето стоит у многих, потому лампочкой не обязательно имеется возможность воспользоваться.

Источник

Установка Зажигания От Бензопилы На Мотороллер Муравей

Фотоотчет: Регулировка зажигания мотороллера Муравей, Тула

К таким излишествам как четкая установка момента искрообразования, большая часть хозяев «Муравьев» относятся скептически , часто даже с пренебрежением… А напрасно. «Муравей» он хоть и старый аппарат, увы к своевременному уходу осень чувствителен и отличному владельцу отплачивает долгой и неотказной работой. Вопреки расхожим легендам и легендам об его ненадежности.

Инструменты:

• Плоская отвертка среднего размера
• Измерительный щуп толщиной 0,4-0,6 мм
• Штангенциркуль с нутромером или индикатор
• Папиросная бумагаконтрольная лампочка

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на очень вероятное расстояние между собой.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем меж контактов измерительный щуп шириной 0,4-0,6 мм, двигаем пластинку прерывателя пока щуп не начнет ходить с чуток приметным усилием, заворачиваем болт, проворачиваем движок на несколько оборотов и проверяем, что у нас вышло: если зазор «ушел» — производим повторную регулировку.

Зажигание от пилы, на мотороллер муравей 3

зажигание от пилы, на мотороллер муравей 3.

Муравей.чуть подробнее о зажигании,заводилка,выхлоп

Зажигание от бензопилы на движок ТУЛЫ. Обзор устройства. Видос не полный.при сьемке села батарея, так-ч.

Регулировка опережения зажигания

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и закрепляем получившиеся значение стопорным винтом.

Проворачиваем незначительно движок по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем движок против часовой стрелке пока поршень не коснется нутромера.

Если у вас встречаются индикатор, то дело упрощается значительно: закрепляем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем меж контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (на право), как бумага выпадет — закрепляем контакты болтами.

Конечно отрегулировать опережение и посредством контрольной лампочки: подключаем один провод лампочки на массу, 2-ой к проводу идущему к контакту, точно также так же как и в случаем с бумагой манипулируем контактами и когда лампочка зажгется — требуемый рисунок положение контактов найдено.

Источник

Установка зажигания от бензопилы на мотороллер муравей

Диностартер от муравья принцип работы

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Основные неисправности

• Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
• Конструкционные, обусловленные особенностями конструкции
• Неисправности реле-регулятора, которые приводят к отказу диностартера

Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Разборка

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить. Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.

Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.

На этом роторе кто-то смачно всандолил по обмоткам

Чистка коллектора

Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели

После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.

Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.

Проверка обмоток ротора

Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.

Щось пішло не так

Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Подозреваю, что контрафакт с которым мне пришлось канителится последние два дня производят в каком-нибудь гараже Ростова-на-Дону или тамошние работяги шабашат втихую эту чухню на заводе. Во всяком случае, по моим данным — эту гадость торгаши везут именно из Ростова. Двигатель, которому я посвятил последние два дня уже был переделан на магнето. Не знаю зачем он ее купил — я его об этом не просил. Старая была в хорошем состоянии. Ну раз купил — поставим. Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу.

Схема электрооборудования мотороллера Муравей

Хай! Данная электросхема оборудования Муравей пригодится тем, кто восстанавливает старенькие советские мотороллеры. На нашем сайте Все о мото такие механики-байкеры найдут много полезных изображений, а также текстов с советами относительно тюнинга железных коней и т.п.

Да и новости мира байкерских спортивных событий этот ресурс предоставляет.

Знаменитый отечественный мотороллер в наши дни стал редкостью. Лишь порой он встречается на бескрайних дорогах великой родины. Купить его можно за относительно небольшие деньги. На этом мотосайте вы можете изучить технические характеристики этого хозяйственного транспорта.

Разъяснения к схеме электро проводки Муравей мото :

1) Указатели поворотов с лампочками.2) АКБ (аккумулятор).3) Спидометр мотороллера.4) Лампочка подсветки циферблата спидометра.5) Свеча системы зажигания мото.6) Катушка системы зажигания.7) Конденсатор системы зажигания.8) Механизм включения/выключения дальнего света, а также звукового сигнала. 9) Лампочка переднего габаритного освещения.10) Лампочка главного освещения (ближний/дальний свет).11) Переключатель указателей поворота.

12) Устройство воспроизведения звукового сигнала.

13) Реле указателей поворота мотороллера.14) Коммутатор.15) Включатель лампочек ночной подсветки.16) Контрольная лампочка идентификации работы генератора.17) Контрольная лампочка идентификации включения нейтральной передачи. 18) Механизм идентификации включения нейтральной передачи в КПП.19) Муфта сцепления мото.20) Династартер байка.21) Прерыватель работы системы зажигания советского мотороллера.22) Замок системы зажигания.23) Предохранитель системы зажигания.24) Включатель/выключатель работы стоп-сигнала.25) Реле-регулятор мото Муравей.26) Колодка коммутатора.27) Лампочка стоп-сигнала.

28) Задняя габаритная лампочка.

Регулировка опережения зажигания

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

READ Как Работает Зажигание На Бензопиле

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Перед тем, как поставить

и настроить магнето на скутер, задумайтесь есть ли смысл? Целесообразность переделки.

Помогите не могу выставить зажигание на магнето, мотороллер, муравей

проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому. Как выставить зажигание на как удалить пятна плесени с коляски мотороллер Муравей за 5 простых действий? Магнето Муравей в России. Установка зажигания на мотороллере Муравей.

Электрическая схема мотороллера Муравей

довольно проста и не содержит тяжелых узлов. Фотоотчет: Регулировка зажигания мотороллера, муравей, Тула — Alisa-motors Как установить магнето на мотороллермуравей ? Инструкция по установке магнето на мотороллер, муравей своими руками, видео Как выставить кулачковое зажигание на муравье Ответы как как выставить зажигание на магнето намуравей настроить зажигание на мотороллере с магнето?

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Как выставить зажигание на муравье с магнето

Установка зажигания

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания.

«Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке.

От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Почему на свечах зажигания появляется нагар

Многие автовладельцы наверняка задавались подобным вопросом, ведь если заранее предотвратить причину, не придется исправлять ее последствий. К сожалению, полностью избавиться от нагара на свечах не получиться, так как для этого ваш двигатель должен работать в абсолютно идеальных условиях. Но одно дело, когда это небольшой серый налет и совсем другое, когда образуется явно выраженный нагар красного, черного или белого цветов.

Причин его возникновения может быть множество, а именно:

• Некачественное топливо. Найти чистый, не содержащий посторонних примесей, бензин или дизель даже на проверенных АЗС в наших реалиях практически невозможно.
• Неравномерная подача кислорода для воспламенения горючей смеси. Происходит в тех случаях, когда объем воздушной смеси не соответствует заявленным производителем значениям. Свеча при этом либо не может зажечь горючее сразу, совершая повторные попытки, либо происходит сильное воспламенение вызывающего обгорание электродного механизма.
• Сбой электроники. Данная неисправность приводит к пропускам циклов в работе системы зажигания.
• Попадание частиц масла в камеру сгорания. Нарушение герметичности соединений становится причиной проникновения посторонних веществ в камеру сгорания.

Часто по характеру и цвету нагара на свечах механики определяют тип неисправности транспортного средства. Цвет образовавшегося налета является характерным симптомом той или иной причины его появления. Давайте попробуем разобраться, о чем свидетельствует появление каждого конкретного вида нагара.

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Почему возникает нагар на электродах свечей зажигания

Автомобильные свечи работают в «жесткой» среде, где на них происходит не только термическое, но и химическое воздействие. При сгорании топлива на электродах свечей образуется серый налет, что сигнализирует о стабильной работе системы. При этом также на свече зажигания может возникнуть красный, черный или белый нагар, что должно заставить водителя автомобиля задуматься не только о замене свечей, но и о необходимости в срочном порядке проверить двигатель на определенные неисправности.

Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания. Более подробно каждый цвет нагара свечи зажигания мы рассмотрим ниже.

Сухой черный нагар в виде сажи

Второй тип черного нагара на свечах зажигания принято называть «бархатистым». В данном случае нагар не отличается наличием масляных подтеков. Чаще всего подобный тип нагара говорит о том, что в камеру сгорания попадает топливо-воздушная смесь, сильно обогащенная бензином. Если на свечах зажигания появился сухой черный нагар, возможны следующие неисправности:

• Неверная работа свечи зажигания. Не исключено, что не хватает энергии на выработку искры требуемой мощности;
• Низкая компрессия в цилиндрах двигателя. При проявлении черного бархатистого нагара на свече двигателя рекомендуется проверить компрессию в цилиндрах;
• Если двигатель карбюраторный, проблема может быть связана с неправильной настройкой карбюратора;
• Если двигатель инжекторный, неисправность указывает на проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;
• Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.

Зажигание от мотокосы на Муравей

Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Принципиальная схема

Что касается системы зажигания «Муравья», то ее можно модернизировать самому. Уменьшить ток, проходящий через контакты прерывателя, можно с помощью транзисторного коммутатора ТК-102 (рис.1), который применялся на самых распространенных в прошлом грузовых автомобилях ЗИЛ-130, ГАЗ-53А и др.

Рис. 1. Схема подключения транзисторного коммутатора ТК-102.

Применение транзисторного коммутатора дает возможность использовать более высоковольтную катушку зажигания Б-114, имеющую большую вторичную обмотку (41500 витков). Поскольку напряжение на свече возрастет с 17 до 25.30 кВ, можно применить свечу с зазором до 1,2 мм, что даст экономию бензина около 30%.

Инструкция по установке магнето на мотороллер Муравей своими руками, видео

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Как установить магнето на мотороллер Муравей. Как настроить зажигание магнето на муравей

История моделей. Кто в Онлайне. Вы Анонимный пользователь. Вы можете зарегистрироваться, нажав здесь. Советские мотороллеры: Форум. Предыдущая тема :: Следующая тема. Matroskin Интересующийся Зарегистрирован: Dec 16, Сообщения: ОБъясните как это сделать на пальцах,в инструкции написано про измеритель какой -то и тд.

Вернуться к началу. Для начала надо бы написать на каком двигателе Всё ниже написанное касается тульских. Если не ошибаюсь, размыкание контактов должно начинаться 2. Если зажигание штатное: цепляем лампочку 12в одним концом на массу, другим к клемме катушки, к которой идёт провод от контактов, берём железный пруток примерно 6мм, длинной примерно 10см , выверните свечу, воткните пруток в отверстие, слегка уперев в поршень, проворачивайте ротор против часовой стрелки до ВМТ, установили ВМТ, на прутке ставим надфилем насечку риску , вытаскиваем пруток, и ставим вторую риску на расстоянии 2.

Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска риска которую вы сделали 2й раз , именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение. Ну вроде как-то так на пальцах. Labuh писал а :. Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска, именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение.

Во блин как замысловато! Всё так,только на практике практически не работает! ЛЮФТ присущь этому зажиганию Я обычно корректирую в движении,добиваясь наилучшей тяги. А вообще давно извесно про электронное зажигание. У нас об этом полно писано-переписано Или вы имеете ввиду прерыватель? Matroskin писал а :. Андрей писал а :. Ребята,чето я верчу,верчу за крыльчатку,а лампа сё равно горит.

Отверткой прерыватель замыкал – сё равно горит. Такс айдате по порядочку. Как она должна стоять,гнездом бронепровода ближе к раме или наоборот? Или от катушки сразу к прерывателю? Не ругайтесь! Человек первый раз зажигание выставляет, тут и бывалый иногда за голову хватается. Матроскин если Вы сделаете фото узла зажигания установленного на Ваш мотороллер эксцентрик, прерыватель и его контакты, провод идущий к катушке, катушка и ее клеммы , то нам будет удобнее показать все на картинках.

А так еще раз по пунктам: 1. Закрепите эксцентрик прерывателя на корпусе диностартера. Установите решетку вентилятора и закрепите ее 4-я винтами М6. Прорезь для провода, идущего от контактов прерывателя, должна смотреть вверх.

Установите контакты прерывателя в углубление решетки вентилятора. Закрепите их винтами. Контакты должны смотреть вниз и находится как бы левее эксцентрика.

Присоединить провод идущий от контактов к клемме “минус” катушки зажигания. Присоедините к этой же клемме проводок конденсатора, а сам конденсатор закрепите на корпусе улитки вентилятора. Присоедините плюсовой провод идущий от замка зажигания к катушке на клемму “плюс”. Если на выводах катушки отсутствует маркировка, значит ей все равно где у нее плюсь и минусь. Подсоединить лампочку “времянку” одним проводом к клемме “минус” катушки, другим к массе. Включите зажигание.

Ослабьте винты крепления основания прерывателя и поворачивая его против часовой или по часовой, найдите момент когда лампа “времянка” загорится, это и есть момент зажигания момент искры.

Если все получилось аккуратно закрепите основание прерывателя и заводите. Бывает что лампа горит постоянно или не зажигается вовсе. Причиной этому могут служить: большой зазор на контактах прерывателя, замыкание контактов на массу, перекос или не правильно установлена решетка вентилятора.

Если по какой-то причине установить зажигание не удается начните читать все с начала. Барахолка немотороллерная Барахолка мотороллерная – Архив Что-где-почем Болото Закрытый форум Замечания по работе сайта и форума.

Источник

Подключение

На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Новая схема обеспечивает надежный пуск двигателя и достаточный заряд аккумуляторной батареи.

Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Запуск холодного и прогретого двигателя.

Рекомендуем прочитать:

Инструкция по сборке-разборке, советы по ремонту

Приветствую всех!Требуется расширенный совет от тех, кто в свое время имел большой опыт эксплуатации мотороллера “Муравей”, либо “Тулица”, либо мотоцикла “Тула”.История такая.

Есть самодельный трактор.

— изначально на нем был установлен новый двигатель от мотороллера “Тулица”, который успешно отработал лет 12. Взамен был установлен б/у двигатель от мотоцикла ТУЛА. Различался от мотороллеровского коробкой и лепестковым клапаном, на сколько я знаю. О других различиях не в курсе.

Последние года каждую весну, помниться, всегда были проблемы с запуском, так как хранился он в сыром холодном сарае. Можно было 2 часа провозится, меняя свечи, “прыская бензин в цилиндр”, пока стабильно не заведется. Далее, день “туповатой” работы мотора, но зато потом, когда “пропер*иться” все лето и запуск с пол оборота и отличная работа.

Последние несколько лет его вообще не трогали. Двигатель после длительного простоя. Еле заводился. Не набирал обороты. Стрелял. Катушка била током. Поменял катушку зажигания на старую запасную — заводка стала лучше, работа стабильнее. Покатался — тянет, едет, но не так как должен.

Постоял пару дней — не заводится. Даже признаков жизни не подает. При этом и топливо поступает и искра есть. Меняю катушку опять на старую. И ставлю новую контактную группу. Устанавливаю зажигание. Опять с трудом заводится. Но потом “поиграв” со свечами, с настройкой карбюратора, прогрелся и стала очень бодрая стабильная работа (!) Очень резво откликался на педаль газа. Из трубы вылетело много гари. Думал, что победил его… Хотел оставить до лета.

Вчера опять не завелся. Если схватывает, то не на долго. Свеча сразу сыреет. Искра голубая вроде как есть. Либо плохая контактная группа либо катушка. Сегодня ставил новую катушку от ИЖ на 12В и новые свечи. Точно такая же ситуация. На сухой свечке сразу схватит и пару раз “дыр-дыр-дыр” и всё, залило. Иглу пробовал опустить. Ситуация не поменялась. Компрессия на холодном 9. Накачивает с двух оборотов. Аккум менял. Топливо полностью менял. Залит 92-й с маслом для двухтактных двигателей, которое разводится как 1:50 (!) не как родное М8В1 — 1:20

1. В чем может быть проблема и куда копать? Когда завелся, проработал же нормально час. 2. Нужно ли пробовать менять маленький кондёр на катушке? 3. Какой зазор ставить в контактной группе? Где-то пишут 0,4 По книжке пишут 0,7. У меня стоит 0,7. 3. При проверке установки зажигания контрольная лампочка должна загораться, когда поршень не доходит до ВМТ на 2,8-3,2 мм. Это сведения из книжки, НО по двигателю Тулица (!) А как должно быть на двигателе ТУЛА? Где-то пишут в инете, что зазор должен быть 3,5-4 мм.

Выручайте! =) Может свежие форумы где есть по этим моторам?!

К таким излишествам как точная установка момента искрообразования, большинство владельцев «Муравьев» относятся скептически , зачастую даже с пренебрежением… А зря. «Муравей» он хоть и древний аппарат, но к своевременному уходу осень чувствителен и хорошему хозяину отплачивает долгой и безотказной работой. Вопреки расхожим мифам и легендам об его ненадежности.

муравейник скутер

Я поставлю свои пять центов.

Сначала решите, для каких целей будет использоваться самокат и как часто он будет эксплуатироваться. С пробегом 2000 лет, вероятно, все в порядке, поэтому не трогайте рабочую систему, но поставьте батарею на 12 В / 17 ч, идите спокойно и начните с ключа. Десятки тысяч людей должны путешествовать, чтобы привести династартера в состояние инвалидности.

Что касается зажигания кулачка, то при всех его недостатках кажется, что время не совсем точное и так далее. У него есть одно большое преимущество — простота. Три детали вы можете увидеть и потрогать. Кроме того, механика почти никогда не удивляет, что не имеет место с электроникой.

При возникновении проблем лучше всего решать их, когда они станут доступны. Как и у любой техники, у муравьев есть свои проблемы (с династартером, сцеплением, карбюратором и т. Д.). Однако для многих этот метод работал десятилетиями с минимальной тщательностью.

Молодец админ Опубликовано 25 марта 2011 — 16:51

Генератор и стартер в одной и той же бутылке династара остаются на месте, выключатель убирается от муравья. между валом и концом коленчатого вала выполнен переходник, передняя панель размещена на корпусе династартера, а к нему прикреплен магнит. Поскольку магнит будет выступать в размере, вам нужно будет сделать вырез в капоте. Схемы и картинки были в мото журналах за 9? года. Он был преобразован в магнит и в Восходовский генератор. Мне больше понравилась версия с генератором — за 20 лет эксплуатации я один раз поменял выключатель, вот и все обслуживание.

Emil30_30 Опубликовано 28 января 2013 — 13:46

Члены, у меня есть к вам вопрос. но в целом можно восстановить весь энтоновый механизм, сегодня я посмотрел на гены отказа, идущие к катушке, и, поскольку я купил его из рук, я хотел бы знать, есть ли реле, которое можно использовать вместо обычный (pp-121 / 2903.3702), поскольку найти его сейчас невозможно, если вы скажете мне, что я буду благодарен.

Emil30_30 Опубликовано 28 января 2013 г. — 19:49

Дом / / Как установить зажигание на муравейник фильма | | rel = 0; контроль = 0; showinfo = 0; iv_load_policy = 3;» frameborder =»0″ Полноэкранный>

Рукава на скутерах. Как настроить магнит.

Подпишитесь на новый канал. https://m.youtube.com/channel/UCMds5tPNqtfKfhl-mOmQFTw.

Установка магнита на муравьёвский двигатель часть 2

Установка магнита на двигатель Муравьи (часть 2)

В каждом случае причина может быть совершенно разной, поэтому вы должны глубоко ее понять. В крышке вентилятора просверлены три отверстия диаметром 7 мм, которые необходимы для крепления магнитоадаптера.

Как и большинство советского оборудования, этот грузовой скутер надежен и прост в использовании, но немного грубоват.

Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился?

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

• либо не чему гореть…
• либо не чему поджечь…

Вас интересует второй случай. И так:

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

• свеча зажигания;
• катушка зажигания с конденсатором;
• прерыватель тока;
• источника тока (аккумуляторной батареи и генератора);
• соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания. «Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке. От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Вот так – удачи на дороге вам и «муравью»…

www.remotvet.ru

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

ВНИМАНИЕ: Производитель ГАРАНТИРУЕТ работу всего комплекта при первичной установке. Всё оборудование и его элементы 100% проверены перед отправкой

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ. Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения

Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к. заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки.

Система бесконтактного электронного зажигания Муравей, Тула.

Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).

Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.

Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.

Третьим достоинством и преимуществом бесконтактной системы зажигания является ее неприхотливость и низкая потребность в техническом обслуживании. Ее надо настроить один раз и все. В то время как контактная система требовательна к техническому обслуживанию и настройке.

Состав комплекта системы бесконтактного электронного зажигания Муравей, Тула.

Зажигание От Триммера На Мотороллер Муравей

Зажигание на самокате отвечает за зажигание смеси, которая зажигается свечой в нужное время. Для правильного протекания напряжения ток проходит некоторые стадии преобразования. С момента течения до появления мощной искры происходят интересные процессы. Искра должна возникать в определенные моменты времени, когда поршень почти достигает желаемого положения. Эффективность и эффективность зависят от правильной настройки зажигания.

Высоковольтный специальный провод подается к свече зажигания в тот момент, когда выключатель установлен. В результате искра движется от изолированного к заземленному электроду, расположенному сбоку. Смесь должна быть зажжена эффективно, поэтому искра должна иметь некоторую силу. Как правило, зажигание на скутере должно быть определенной марки

Также важно установить свечу зажигания, соответствующую типу двигателя. Сегодня доступны модели с холодными и горячими свечами, которые необходимо установить на конкретный скутер, который вы можете найти в инструкциях или в понимании профессионалов

При выборе и установке зажигания на скутере следует учитывать роль катушки и выключателя. В катушке генерируется ток высокого напряжения; это работает по простому принципу индукции. Его конструкция проста, всего две обмотки, которые намотаны вокруг сердечника. Разница между одной и другой обмотками состоит в том, что первичная имеет несколько сотен витков, а вторичная имеет тысячи. Проходя через первичный ток, он образует поле, затем прерывается и исчезает, при этом во вторичной обмотке образуется достаточно высокое напряжение. Напряжение, генерируемое в нужное время, которое устанавливается переключателем, подается на свечу. Его электрод погружен в камеру сгорания.

Зажигание от бензопилы на тулу

На старых моделях зажигание на самокате включало магнит. Бесконтактная система установлена ​​на любом современном скутере, в котором не используются переключающие контакты, поскольку они быстро вышли из строя и часто нуждались в настройке. Переключатель наполнителя состоит из термистора и другой электроники. Принцип работы такой системы на самокате прост, он автономен и вам практически никогда не нужно вмешиваться в его работу, но в жизни есть все, а иногда необходимо его починить.

В системе зажигания на скутере генератор отвечает за генерирование напряжения требуемой амплитуды в случае определенных оборотов двигателя. Для образования дуги, имеющей силу пробоя воздушной массы в одном миллиметре, напряжение должно быть не менее трех тысяч вольт. Чтобы смесь могла полностью воспламениться, искра не должна исчезнуть в течение определенного времени. Катушка зажигания или катушка зажигания генерирует такое напряжение. Он получает только 100 или 400 вольт и вырабатывает 6 или 20 тысяч вольт, но в такие моменты ток уменьшается. Отверстие редко нуждается в ремонте, оно действительно вечно.

Если коммутатор выполняет свою работу, он передает импульс во времени, который должен иметь строго определенную амплитуду, а также длительность. Многие скутеры оснащены тиристорами, так называемыми конденсаторными системами. Внутри коммутатора был установлен конденсатор, в какой-то момент он излучает ток, он передается на катушку, а именно на ее первичную обмотку. Этот процесс контролируется тиристором. Переключатель для двигателя Honda 18E делает именно это в соответствии с этим принципом и выполняет свою работу. Они установлены на многих моделях китайских мопедов. Некоторые системы зажигания устанавливают специальный импульсный преобразователь. Его целью является преобразование тока от 12 вольт до 300. Такое зажигание на самокате является очень успешной разработкой. При любой частоте вращения двигателя искра всегда будет одинаковой, что устраняет проблемы при запуске или на холостом ходу.

Мотоблок своими руками из мотоцикла муравей

Зажигание от бензопилы штиль 180 на Муравей просто и надежно. Света (Prunella) Был убитый штиль, содрала с него зажигание, и за место магнеты прямо на крыльчатку прикрутила моховик штиля, а катушку зажигания прикрутила на пластину.Вот и всё.Искра одуренная.

Владимир Фесенко (Фролов)

Валентина (Muneeb) Идея неплоха, но как защитить от попадания влаги?

Света (Prunella) Катушка полностью герметична влага вообще не о чем и заводка на морозе радует

Валентина (Muneeb) Спасибо, но не могли бы более подробно.

Света (Prunella) Езжу 4 года проблем не было выставить зажигание просто по вращению первый магнит проходит и ножка катушки оказывается промеж магнитов это и есть искра

Юрий (Kryspina) А свет от чего берете?

Валентина (Muneeb) Чего то большие сомнения по поводу электронного зажигания.Конечно хочется попробовать, нашёл один мужик торгует, две тысячи и пересылка..Стоит ли?

Владимир Фесенко (Фролов) Саша, а что ты хочешь смастерить..для чего тебе нужна электроника?

Валентина (Muneeb) У меня муравей..практически новый.Много лет простоял у одной старушки в сарае.

Валентина (Muneeb) Смыл какой? Генератор у меня работает, контакты подгорели, заказал через инет магазин новые.Уж если ставить, то электронику надёжную.Меня просто смутила цена

Владимир Фесенко (Фролов) Установив магнето, тебе не нужен будет аккумулятор…но у тебя в мотороллере есть генератор(династартер), ты же его не будешь снимать…Вот от него и будет у тебя свет.Я лет 5 так ездил пока шток магнето на котором сидит кулачок не разболтался(он же ведь запрессован)т.е.магнето не было путём отцентровано

Валентина (Muneeb) А смысл, контакты такие же в магнето

Владимир Фесенко (Фролов) Когда столкнёшься с этой проблемой…найдёшь меня.Я мотороллерами занимаюсь с 1980года

Самодельный мотоблок с двигателем ТМЗ, редуктором Муравей и с монолитными колесами.

К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо …

Больше чем уверен, что у многих по гаражам и сараям стоят убитые мотороллеры. Небольшая переделка возродит жизнь железного …

Руслан обыкновенно, как на любом одноцилиндровом мотоцикле с батарейной системой зажигания.

Отрываем небольшую полоску папиросной бумаги, и зажимаем между контактами. Очень медленно проворачиваем коленвал ПРОТИВ ХОДА одновременно натянув конец бумажки. Угол опережения зажигания выставлен верно тогда, когда бумажка освобождается при погружении поршня от ВМТ на 4,5 — 5 мм.

Если зажигание бесконтактное, важно чтобы в этом самом положении метки были совмещены. Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать. Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Мотоблок своими руками — фото видео чертежи — Gredx.ru

Моя попытка создать самодельный мотоблок из мотороллера Муравей. Чертежи и схемы … Чертеж рамы мотоблока собранного своими руками. Рама мотоблока: 1 — руль (от мотоцикла «Иж»); 2 —кронштейн крепления …

Мотоблок своими руками: как сделать самодельный агрегат из ..

Как сделать мотоблок своими руками на примере проекта от В. Архипова. Мотоблок … Самодельный мотоблок из мотоцикла «Минск». Самодельный … мотороллера «Тула-Турист» или Т200А мотороллера «Муравей» (14-16 л.с.).

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера.

   Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.

2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их.

   В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.

6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)

 Загрузка …

Настройка кулачкового зажигания

#1 Oleg-Kaliningrad

• Пассажиры
• 2 сообщений
• Из: Калининград
• Судно: Сузумар-360

Всем доброе время суток. Перерыл весь форум и не нашел темы в которую можно было бы воткнуть мой вопрос. Вопрос следующий. Начал настраивать зажигание Н-23 (кулачковое) и решил настроить его не по зазору а по ВМТ. Как написано разрыв кулачка должен приходится за 4,5 мм до ВМТ. Но проверив мультиметром проводку зажигания, обнаружил что в любом состоянии кулачка (замкунуто-разомкнуто) цепь замкнута. Я сначала подумал что на подвижной части кулачка выробаталась пластмасовая втулка и он коротит на штифт держателя кулачка. Снял посмотрел нет, все цело. Такая ситуация на обоих кулачках. В чем дело не понял. В инструкции скачаной с мото-маркета по схеме вообще ничего не понять. И не знаю что в такой ситуации делать. По щупам не люблю выставлять, не нравится точность. На ветерке было все понятно, повесил лампочку через аккумулятор и крути маховик и по микрометру смотри в какой точке разрыв.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Зажигание от бензопилы, скутера, мопеда на «Муравей».

Приветствую форумчане. Делитесь кто переделывал зажигание на Муравей. На Ютубе порылся, нарыл варианты переделки. Родное не устраивает: 1) аккумулятор 2) контакты уже запчасти не те пошли СССР-овские закончились. 3) была магнето, так и та уже поизносилась, а в магазинах на подшипниках магнето хороших не найти. Ютуб

https://youtube.com/watch?v=TpPGuEfpGg0

https://youtube.com/watch?v=lG_QzP30XXQ

Пишите.

Мотороллер «МУРАВЕЙ», эксплуатация, обслуживание, ремонт.забейте ето в поисковик там много умных людей шарущих по муравях

Я не нашел данных ответов в теме, что вы указали. Заказал маховик и катушку от штиля, попробую поставить, а там посмотрим. Отпишусь, что да как.

МТЗ-80; Т-25 Кто ищет, тот найдет. Кто хочет, тот добьется.

Источник

Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено.
Зажигание от бензопилы Stihl 180 на Муравей просто и надежно.

Света (Prunella) Был убитый Stihl, содрала с него зажигание, и за место магнеты прямо на крыльчатку прикрутила моховик штиля, а катушку зажигания прикрутила на пластину.Вот и всё.Искра одуренная.

Зажигание от бензопилы на двигатель мотоцикла ТУЛА (он же. МУРАВЕЙ) часть 1.

Владимир Фесенко (Фролов)

Валентина (Muneeb) Идея неплоха, но как защитить от попадания влаги?

Света (Prunella) Катушка полностью герметична влага вообще не о чем и заводка на морозе радует

Валентина (Muneeb) Спасибо, но не могли бы более подробно.

READ Как Поставить Полотно На Ножовку

Света (Prunella) Езжу 4 года проблем не было выставить зажигание

просто по вращению первый магнит проходит и ножка катушки оказывается промеж магнитов это и есть искра

Юрий (Kryspina) А свет от чего берете?

Валентина (Muneeb) Чего то большие сомнения по поводу электронного зажигания.Конечно хочется попробовать, нашёл один мужик торгует, две тысячи и пересылка.Стоит ли?

Владимир Фесенко (Фролов) Саша, а что ты хочешь смастерить.для чего тебе нужна электроника?

Валентина (Muneeb) У меня муравей.практически новый.Много лет простоял у одной старушки в сарае.

Владимир Фесенко (Фролов) Установив магнето, тебе не нужен будет аккумулятор…но у тебя в мотороллере есть генератор(династартер), ты же его не будешь снимать…Вот от него и будет у тебя свет.Я лет 5 так ездил пока шток магнето на котором сидит кулачок не разболтался(он же ведь запрессован)т.е.магнето не было путём отцентровано

Валентина (Muneeb) А смысл, контакты такие же в магнето

Владимир Фесенко (Фролов) Когда столкнёшься с этой проблемой…найдёшь меня.Я мотороллерами занимаюсь с 1980года

Больше чем уверен, что у многих по гаражам и сараям стоят убитые мотороллеры. Небольшая переделка возродит жизнь железного …

Руслан обыкновенно, как на любом одноцилиндровом мотоцикле с батарейной системой зажигания.

Отрываем небольшую полоску папиросной бумаги, и зажимаем между контактами. Очень медленно проворачиваем коленвал ПРОТИВ ХОДА одновременно натянув конец бумажки. Угол опережения зажигания выставлен верно тогда, когда бумажка освобождается при погружении поршня от ВМТ на 4,5 — 5 мм.

бесконтактное, важно чтобы в этом самом положении метки были совмещены. Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей

и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить

и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

• После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание
  . А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.

Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?

Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.

Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.

Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Инструкция по установке магнето на мотороллер Муравей своими руками, видео

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
6. Произведите монтаж магнето и соберите узел.

Регулировка опережения зажигания

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

READ Как Работает Зажигание На Бензопиле

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Перед тем, как поставить

и настроить магнето на скутер, задумайтесь есть ли смысл? Целесообразность переделки.

Помогите не могу выставить зажигание на магнето, мотороллер, муравей

проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому. Как выставить зажигание на как удалить пятна плесени с коляски мотороллер Муравей за 5 простых действий? Магнето Муравей в России. Установка зажигания на мотороллере Муравей.

Электрическая схема мотороллера Муравей

довольно проста и не содержит тяжелых узлов. Фотоотчет: Регулировка зажигания мотороллера, муравей, Тула — Alisa-motors Как установить магнето на мотороллер муравей

? Инструкция по установке магнето на мотороллер, муравей своими руками, видео Как выставить кулачковое зажигание на муравье Ответы как как выставить зажигание на магнето на
муравей
настроить зажигание на мотороллере с магнето?

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Зачем производится регулировка зажигания

Современные бесконтактные системы зажигания отличаются надёжностью и точностью. В итоге автовладельцам практически не приходится влезать в него с целью провести работы по регулировке. Вмешательство действительно минимальное. Причём настройки если и выполняются, то только через компьютер и специальное программное обеспечение.

Ситуация с традиционными системами зажигания, как у мотороллера Муравей, несколько иная. Здесь настройка выполняется вручную. И нужно быть последовательным и внимательным, чтобы всё сделать правильно.

Если зажигание выставлено корректно, это отразится на работоспособности мотороллера, а также на всех его технических и эксплуатационных характеристиках.

Зажигание настраивают с целью обеспечить эффективную работу двигателя. Иногда владельцы Муравьёв могут длительное время эксплуатировать технику, даже не обращая внимания на то, что зажигание сбито.

Последствия от неверно настроенного, либо сбитого зажигания на мотороллере следующие:

• повышается расход топлива;
• нестабильный запуск двигателя;
• проблемы при старте мотора;
• снижение динамики.

В какой-то момент Муравей попросту может не завестись. Да и проблема с повышенным расходом топлива никому не нужна.

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5). Муравей зажигание

Как настроить зажигание на оке без стробоскопа Вопреки расхожим мифам и легендам об его ненадежности. Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга. Устанавливаем поршень в верхнею мертвую точку ВМТ , вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3, мм и фиксируем получившиеся значение стопорным винтом. Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера. Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3, мм. Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки вправо , как только бумага выпадет — фиксируем контакты болтами. Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено. Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться. Электрическая схема мотороллера Муравей довольно проста и не содержит тяжелых узлов. Ее используют для трех основных задач:.

Бесконтактное зажигание на Тулу ТМЗ. Легко!

Любому любителю отечественной мототехники известно, что родное кулачковое зажигание — редкий шлак, его надо менять. На что менять — вопрос риторический. Разумеется, для нормальной работы нужно ставить бесконтактное оптическое зажигание.

Можете хоть до дыр зачитать инструкцию к мотоциклу. Зажиганию на Туле будет всё равно. Отстроили кулачки — проехали немного — отстраивайте заново.

Можно что-то придумать с датчиком Холла, работать будет. Но это уже прошлый век. Самое современное и технологичное решение — оптическое зажигание на основе светодиода.

Нашел продавца в известной отечественной социальной сети, списался. Отзывы хорошие, на кидалово не похоже.

Кому надо — вот ссылка на продавца.

Торговый подход — мой любимый. Эти люди чётко знают, как нужно продавать товар.

Основной товар — сами элементы для оптического зажигания. Хочешь — можешь купить только их, а остальное сгамырить сам.

Не уверен в прямости своих рук — купи расширенный набор, там больше деталюшек, ничего не надо делать самому. Но за некоторыми запчастями придётся сбегать в жигулёвский магазин.

Не хочешь никуда бежать — купи самый богатый набор, там есть аще всё. Этого точно хватит, ничего искать не надо, разве что изоленту.

Я, понятное дело, не стал морщить морду на переплату в 200 рублей, я своё время ценю дороже, и заказал сразу всё, включая горсть свечей, каких-то ремкомплектов и запасных резиночек. Всё, что было в наличии на Тулу.

Чую, что с каждым годом дефицитность всей этой требухи будет только расти. Лучше взять с запасом.

Внимательно изучаем инструкцию. Понеслась! Ничего сложного.

Даже резину на Тулу было сложнее купить и поставить.

Демонтируем решетку, откручиваем штатное кулачковое зажигание. Прощай, источник нестабильного холостого хода, больше мы тебя не увидим.

Вот, собственно, и самая главная деталь в бесконтактном зажигании — оптический датчик. В центре лежит красивый такой. Для моторов , мотороллер «Муравей», «Тулица» и «Турист») — оно выглядит так. Для мотоциклов ИЖ и мотоколясок СЗД — почти такое же, весьма похожее.

Штатную бобину (катушку зажигания по-умному) и конденсатор тоже выкидываем. В новой системе им места нет.

Первым делом монтируем на маховик шторку хитрой формы из не менее хитрого материала. Два винта, и она на месте.

Потом прикручиваем уплотняющую резинку. Снова два винта, снова всё просто и понятно.

Устанавливаем решетку, а потом прикручиваем сердце бесконтактного зажигания — оптический датчик со светодиодом.

Настало время думать, куда девать коммутатор. Желательно устанавливать его на какую-нибудь массивную железку, чтобы был хороший теплоотвод. Самая массивная железка в Туле — это рама.

Скидываем бак и видим, что под ним очень много места, даже есть весьма пригодная для резьбовой заклепки дырка (товарищи инженеры, простите меня, разумеется, отверстие). Сверлим ещё одну дырку, устанавливаем две резьбовые заклёпки.

Отлично! Лучше места для коммутатора просто не найти. Идеальное место.

Провода укладываем в специальную изоляцию типа «змеиная кожа», подключаем по инструкции. Снова всё просто, если различаешь цвета — подключишь.

Не забываем вместо штатной бобины установить жигулёвскую. Говорят, будет сильно лучше. Не верить нет ни одного основания.

Регулируем зажигание по верхней мертвой точке. Снова всё по инструкции. Вы же знаете, что такое верхняя мёртвая точка? Если знаете — проблем быть не должно. Не знаете — идите поиграйте на компьютере, мазутная мототехника не для вас.

Как выставить зажигание на муравье с магнето

Установка зажигания

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания.

«Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке.

От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Процесс выставления зажигание на Муравье

Теперь о том, как выставить правильно зажигание на мотороллере марки Муравей. Если вы раньше имели дело с мотоциклами и мопедами, то отрегулировать здесь зажигание не станет серьёзным испытанием. Ничего принципиально сложного в мотороллере Муравей нет. Здесь всё выглядит так же, как и на всех мотоциклах с 1-цилиндровым двигателем, а также батарейной системой зажигания. Особые навыки, как и специальные инструменты, не потребуются.

Для работы возьмите лист тонкой бумаги, узкий стержень, а также набор ключей для разборки.

Самостоятельная регулировка сбитого зажигания для мотороллера Муравей выполняется по такой схема:

• Открутите свечу зажигания. Установите поршень так, чтобы он находился в верхней мёртвой точке.
• Через отверстие, где находилась свеча зажигания, вставьте металлический стержень. Хорошо уприте его в головку поршня. На стержне сделайте засечку длиной 4,5-5 мм.
• Контакты прерывателя нужно сомкнуть в момент, когда поршень будет находиться в верхней мёртвой точке. Между ними необходимо положить лист бумаги, после чего зажать.
• Старайтесь максимально медленно проворачивать коленчатый вал. Двигайтесь в сторону против часовой стрелки. Параллельно с этим тяните за бумажку.
• Как только бумажка освободится от зажатия в момент, когда поршень достигнет выполненной на стержне отметки по глубине, зажигание будет считаться правильно выставленным.

На этом работа завершена. Теперь вы знаете, как правильно выставить зажигание, чтобы на вашем мотороллере Муравей корректно работал двигатель, а также разумно расходовалось топливо, и не было сложностей с запуском.

Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

• либо не чему гореть…
• либо не чему поджечь…

Вас интересует второй случай. И так:

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

• свеча зажигания;
• катушка зажигания с конденсатором;
• прерыватель тока;
• источника тока (аккумуляторной батареи и генератора);
• соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания.

«Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку.

Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке.

Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Вот так – удачи на дороге вам и «муравью»…

Как настроить магнето на мотороллере муравей видео

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

• либо не чему гореть…
• либо не чему поджечь…

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

• свеча зажигания;
• катушка зажигания с конденсатором;
• прерыватель тока;
• источника тока (аккумуляторной батареи и генератора);
• соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания.

Принципиальная схема

Здесь речь идёт о контактной системе зажигания. При сбитых настройках, восстанавливать нормальную работоспособность придётся своими руками. Но объективно в этом ничего принципиально сложного нет.

Вообще электрическая схема на мотороллерах Муравей относится к категории простых. Какие-либо сложные узлы здесь не предусмотрены.

Фактически электросхема Муравья состоит из:

• аккумуляторной батареи;
• спидометра;
• лампы для подсветки спидометра;
• указателя поворотных сигналов;
• свечи системы зажигания;
• катушки зажигания;



• конденсатора;
• переключателя для дальнего и ближнего света вместе с кнопкой подачи звукового сигнала;
• лампы переднего стояночного огня;
• лампы ближнего и дальнего света;
• переключателя поворотников;
• звукового сигнала;
• реле-прерывателя поворотных указателей;
• коммутационной панели;
• включателя лампы в тёмное время суток;
• контрольной лампы состояния генераторного узла;
• лампы-контрольки включения нейтральной передачи;
• датчика выбора нейтральной передачи;



• муфты;
• династартера;
• прерывателя системы зажигания;
• замка зажигания;
• предохранителя на 8А;
• включателя стоп-сигналов;
• реле-регулятора;



• коммутационной колодки;
• лампы стоп-сигнала;
• лампы заднего стояночного тормоза.

Это действительно минимальный набор. И его более чем достаточно, чтобы Муравей полноценно работал и выполнял свои функции.

Зная схему и особенности устройства, которое получил мотороллер Муравей, можно самому, без посторонней помощи, правильно выставить сбитой зажигание, не прибегая к помощи специалистов.

Применяемая схема на мотороллере Муравей нужна для выполнения 3 основных задач:

• Воспламенять топливовоздушную смесь в цилиндрах карбюраторного двигателя. При воспламенении в движение приводится поршень, который в свою очередь передаёт вращательный момент на маховик.
• Запускать холодный и прогретый мотор.
• Подавать электрический ток на осветительные устройства, а также сигнальные указатели и звуковые устройства.

Фактически всё электрооборудование мотороллера Муравей включает в себя систему из одного провода. Вторым выступает кузов транспортного средства.

Стоит отметить высокое качество заводской изоляции, что эффективно защищает водителя, а также предотвращает вероятность замыкания.

Обслуживание электрической части мотороллера сводится к тому, чтобы очищать периодически контактные клеммы. Но всё равно наличие тестера или мультиметра не помешает, чтобы точно определить, из-за чего именно электрооборудование не работает или даёт сбой.

Свет от магнето на мотороллер муравей. Самые лучшие видео

Идея отца собирали его более 3- месяцев. Позже выложу видео с подробным описанием, предедущий аккаунт был утерян

Надо было распустить доску 50 мм на бруски, паркетница интерскол 1600 за день до этого на этих досках задымилась якорнойи статорной обмотками, надо менять, по тому пришлось вернуться к старому дедовскому методу. Крылья, ноги… лучше пол дня потерять, потом за 5 минут долететь. Ну а по поводу магнето, это было временное решение и наверно очень даже правильное.

Источник

t0shkan › Блог › Мое БСЗ на Тулу

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы. Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш. Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора. Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно. Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так: Все видео на ютубе посвящены именно этой реализации. Мне удалось найти только один ролик, где вскользь показан мотор с БСЗ, у которого ничего не торчит из кожуха, но как именно автор это сделал — осталось за кадром.

Купив компоненты восьмерочного зажигания и поигравшись с ними, каждый может убедиться, что размеры и углы на приведенном выше чертеже шторки — это полная ерунда. Они абсолютно не нужны, искра проскакивает, даже если шебуршить в прорези датчика жалом шлицевой отвертки. Фактически, при установке БСЗ нужно знать всего 2 вещи: 1) Искра проскакивает, когда шторка наполовину приоткрывает датчик. 2) Для мотора «Муравья» этот момент должен произойти за 3 мм до ВМТ. Все, этой информации достаточно для установки БСЗ. Сняв кожух крыльчатки и осмотрев возможные места крепления, стало ясно, что крепить датчик нужно сверху. Он не помешает потоку воздуха, а места там как раз достаточно для того, чтобы закрепить датчик к картеру, при этом шторку можно прикрепить к маховику. Здесь варианта два: либо крепить датчик без переходника прямо к картеру, тогда шторку придется делать Z-образной формы, либо крепить датчик через переходник, тогда шторка будет простым уголком. Я выбрал первый вариант. Просверлил пару отверстий вот тут:

И прикрутил датчик за штатные дырки

Шторку сделал из старого крепления для трехдюймового дисковода. Можно использовать старый корпус от любого десктопа, там хорошая жестянка как раз нужной толщины, и уже есть готовые аккуратные пазы для регулировки положения шторки, если понадобиться. Для крепления просверлил пару дырок в маховике и нарезал там резьбу М4 (сверлите аккуратнее, чтобы не просверлить насквозь и не повредить обмотку диностартера). Глубина отверстия миллиметров 7. Для нарезания резьбы удобен длинный вороток, на фото — жестянка, из которой вырезана шторка.

Как все это крутится — понятно из видео

Финальный вид — центральное отверстие кожуха закрыто штатной резинкой, все красиво

Источник

Диностартер от муравья принцип работы

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Основные неисправности

• Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
• Конструкционные, обусловленные особенностями конструкции
• Неисправности реле-регулятора, которые приводят к отказу диностартера

Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в  том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Разборка

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить.  Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.

Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.

На этом роторе кто-то смачно всандолил по обмоткам

Чистка коллектора

Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели

После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.

Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.

Проверка обмоток ротора

Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

t0shkan › Блог › Мое БСЗ на Тулу

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы. Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш. Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора. Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно. Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так: Все видео на ютубе посвящены именно этой реализации. Мне удалось найти только один ролик, где вскользь показан мотор с БСЗ, у которого ничего не торчит из кожуха, но как именно автор это сделал — осталось за кадром.

Купив компоненты восьмерочного зажигания и поигравшись с ними, каждый может убедиться, что размеры и углы на приведенном выше чертеже шторки — это полная ерунда. Они абсолютно не нужны, искра проскакивает, даже если шебуршить в прорези датчика жалом шлицевой отвертки. Фактически, при установке БСЗ нужно знать всего 2 вещи: 1) Искра проскакивает, когда шторка наполовину приоткрывает датчик. 2) Для мотора «Муравья» этот момент должен произойти за 3 мм до ВМТ. Все, этой информации достаточно для установки БСЗ. Сняв кожух крыльчатки и осмотрев возможные места крепления, стало ясно, что крепить датчик нужно сверху. Он не помешает потоку воздуха, а места там как раз достаточно для того, чтобы закрепить датчик к картеру, при этом шторку можно прикрепить к маховику. Здесь варианта два: либо крепить датчик без переходника прямо к картеру, тогда шторку придется делать Z-образной формы, либо крепить датчик через переходник, тогда шторка будет простым уголком. Я выбрал первый вариант. Просверлил пару отверстий вот тут:

И прикрутил датчик за штатные дырки

Шторку сделал из старого крепления для трехдюймового дисковода. Можно использовать старый корпус от любого десктопа, там хорошая жестянка как раз нужной толщины, и уже есть готовые аккуратные пазы для регулировки положения шторки, если понадобиться. Для крепления просверлил пару дырок в маховике и нарезал там резьбу М4 (сверлите аккуратнее, чтобы не просверлить насквозь и не повредить обмотку диностартера). Глубина отверстия миллиметров 7. Для нарезания резьбы удобен длинный вороток, на фото — жестянка, из которой вырезана шторка.

Как все это крутится — понятно из видео

Финальный вид — центральное отверстие кожуха закрыто штатной резинкой, все красиво

Источник

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Источник

Почему на свечах зажигания появляется нагар

Многие автовладельцы наверняка задавались подобным вопросом, ведь если заранее предотвратить причину, не придется исправлять ее последствий. К сожалению, полностью избавиться от нагара на свечах не получиться, так как для этого ваш двигатель должен работать в абсолютно идеальных условиях. Но одно дело, когда это небольшой серый налет и совсем другое, когда образуется явно выраженный нагар красного, черного или белого цветов.

Причин его возникновения может быть множество, а именно:

• Некачественное топливо. Найти чистый, не содержащий посторонних примесей, бензин или дизель даже на проверенных АЗС в наших реалиях практически невозможно.
• Неравномерная подача кислорода для воспламенения горючей смеси. Происходит в тех случаях, когда объем воздушной смеси не соответствует заявленным производителем значениям. Свеча при этом либо не может зажечь горючее сразу, совершая повторные попытки, либо происходит сильное воспламенение вызывающего обгорание электродного механизма.
• Сбой электроники. Данная неисправность приводит к пропускам циклов в работе системы зажигания.
• Попадание частиц масла в камеру сгорания. Нарушение герметичности соединений становится причиной проникновения посторонних веществ в камеру сгорания.

Часто по характеру и цвету нагара на свечах механики определяют тип неисправности транспортного средства. Цвет образовавшегося налета является характерным симптомом той или иной причины его появления. Давайте попробуем разобраться, о чем свидетельствует появление каждого конкретного вида нагара.

Регулировка опережения зажигания

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

READ Как Работает Зажигание На Бензопиле

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Перед тем, как поставить

и настроить магнето на скутер, задумайтесь есть ли смысл? Целесообразность переделки.

Помогите не могу выставить зажигание на магнето, мотороллер, муравей

проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому. Как выставить зажигание на как удалить пятна плесени с коляски мотороллер Муравей за 5 простых действий? Магнето Муравей в России. Установка зажигания на мотороллере Муравей.

Электрическая схема мотороллера Муравей

довольно проста и не содержит тяжелых узлов. Фотоотчет: Регулировка зажигания мотороллера, муравей, Тула — Alisa-motors Как установить магнето на мотороллермуравей ? Инструкция по установке магнето на мотороллер, муравей своими руками, видео Как выставить кулачковое зажигание на муравье Ответы как как выставить зажигание на магнето намуравей настроить зажигание на мотороллере с магнето?

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Скруджи НАZИМА — Real One премьера клипа, 2021

Music prod. Diamond styleПродюсер: Корнелия ПолякРежиссер-постановщик: Заур ЗасеевОператор-постановщик: Антон Зенкович Сценарий: Заур Засеев, Александр Егоров, Антон Шеенсон, Михаил Какубери 1st AD: Ганна МалышеваДиректор съемочной группы: Владимир ОлефиренкоHead of production: Виталий ОрелPost production supervisor: Иван ХудолийPost production: HoodyFX__________________________________

————————————————————Все новости об артистах Black Starblack-star.ruВКонтакте: vk.com/blackstargroupInstagram: instagram.com/blackstarofficialTwitter: twitter.com/black_star_ruFacebook: facebook.com/Blackstarmsk————————————————————Фирменный магазин одежды Black Starblackstarshop.ru————————————————————Global Star Russia — интеграция брендов в проекты артистов / Product Placement / www.globalstarrussia.com / +7 903 181 49 39————————————————————Black Star Burger: blackstarburger.ru/————————————————————Барбершоп / Тату-салон 13 by Black Star: 13byblackstar.ru/————————————————————Black Star Radio: blackstar-radio.ru

Почему возникает нагар на электродах свечей зажигания

Автомобильные свечи работают в «жесткой» среде, где на них происходит не только термическое, но и химическое воздействие. При сгорании топлива на электродах свечей образуется серый налет, что сигнализирует о стабильной работе системы. При этом также на свече зажигания может возникнуть красный, черный или белый нагар, что должно заставить водителя автомобиля задуматься не только о замене свечей, но и о необходимости в срочном порядке проверить двигатель на определенные неисправности.

Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания. Более подробно каждый цвет нагара свечи зажигания мы рассмотрим ниже.

Сухой черный нагар в виде сажи

Второй тип черного нагара на свечах зажигания принято называть «бархатистым». В данном случае нагар не отличается наличием масляных подтеков. Чаще всего подобный тип нагара говорит о том, что в камеру сгорания попадает топливо-воздушная смесь, сильно обогащенная бензином. Если на свечах зажигания появился сухой черный нагар, возможны следующие неисправности:

• Неверная работа свечи зажигания. Не исключено, что не хватает энергии на выработку искры требуемой мощности;
• Низкая компрессия в цилиндрах двигателя. При проявлении черного бархатистого нагара на свече двигателя рекомендуется проверить компрессию в цилиндрах;
• Если двигатель карбюраторный, проблема может быть связана с неправильной настройкой карбюратора;
• Если двигатель инжекторный, неисправность указывает на проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;
• Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.

Зажигание от мотокосы на Муравей

Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

• ключи рожковые либо накидные размерами 7—13 мм;
• отвёртки с плоским и крестообразным шлицем;
• плоскогубцы;
• дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

1. Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8—0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

1. Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

Настройка кулачкового зажигания

#1 Oleg-Kaliningrad

• Пассажиры
• 2 сообщений
• Из: Калининград
• Судно: Сузумар-360

Всем доброе время суток. Перерыл весь форум и не нашел темы в которую можно было бы воткнуть мой вопрос. Вопрос следующий. Начал настраивать зажигание Н-23 (кулачковое) и решил настроить его не по зазору а по ВМТ. Как написано разрыв кулачка должен приходится за 4,5 мм до ВМТ. Но проверив мультиметром проводку зажигания, обнаружил что в любом состоянии кулачка (замкунуто-разомкнуто) цепь замкнута. Я сначала подумал что на подвижной части кулачка выробаталась пластмасовая втулка и он коротит на штифт держателя кулачка. Снял посмотрел нет, все цело. Такая ситуация на обоих кулачках. В чем дело не понял. В инструкции скачаной с мото-маркета по схеме вообще ничего не понять. И не знаю что в такой ситуации делать. По щупам не люблю выставлять, не нравится точность. На ветерке было все понятно, повесил лампочку через аккумулятор и крути маховик и по микрометру смотри в какой точке разрыв.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера.

Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.

• Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
• Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
• Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
• Когда все отверстия размечены, при помощи дрели просверлите их.

В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.

Произведите монтаж магнето и соберите узел.

Как установить магнето на мотороллер Муравей. Как настроить зажигание магнето на муравей

История моделей. Кто в Онлайне. Вы Анонимный пользователь. Вы можете зарегистрироваться, нажав здесь. Советские мотороллеры: Форум. Предыдущая тема :: Следующая тема. Matroskin Интересующийся Зарегистрирован: Dec 16, Сообщения: ОБъясните как это сделать на пальцах,в инструкции написано про измеритель какой -то и тд.

Вернуться к началу. Для начала надо бы написать на каком двигателе Всё ниже написанное касается тульских. Если не ошибаюсь, размыкание контактов должно начинаться 2. Если зажигание штатное: цепляем лампочку 12в одним концом на массу, другим к клемме катушки, к которой идёт провод от контактов, берём железный пруток примерно 6мм, длинной примерно 10см , выверните свечу, воткните пруток в отверстие, слегка уперев в поршень, проворачивайте ротор против часовой стрелки до ВМТ, установили ВМТ, на прутке ставим надфилем насечку риску , вытаскиваем пруток, и ставим вторую риску на расстоянии 2.

Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска риска которую вы сделали 2й раз , именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение. Ну вроде как-то так на пальцах. Labuh писал а :. Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска, именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение.

Во блин как замысловато! Всё так,только на практике практически не работает! ЛЮФТ присущь этому зажиганию Я обычно корректирую в движении,добиваясь наилучшей тяги. А вообще давно извесно про электронное зажигание. У нас об этом полно писано-переписано Или вы имеете ввиду прерыватель? Matroskin писал а :. Андрей писал а :. Ребята,чето я верчу,верчу за крыльчатку,а лампа сё равно горит.

Отверткой прерыватель замыкал – сё равно горит. Такс айдате по порядочку. Как она должна стоять,гнездом бронепровода ближе к раме или наоборот? Или от катушки сразу к прерывателю? Не ругайтесь! Человек первый раз зажигание выставляет, тут и бывалый иногда за голову хватается. Матроскин если Вы сделаете фото узла зажигания установленного на Ваш мотороллер эксцентрик, прерыватель и его контакты, провод идущий к катушке, катушка и ее клеммы , то нам будет удобнее показать все на картинках.

А так еще раз по пунктам: 1. Закрепите эксцентрик прерывателя на корпусе диностартера. Установите решетку вентилятора и закрепите ее 4-я винтами М6. Прорезь для провода, идущего от контактов прерывателя, должна смотреть вверх.

Установите контакты прерывателя в углубление решетки вентилятора. Закрепите их винтами. Контакты должны смотреть вниз и находится как бы левее эксцентрика.

Присоединить провод идущий от контактов к клемме “минус” катушки зажигания. Присоедините к этой же клемме проводок конденсатора, а сам конденсатор закрепите на корпусе улитки вентилятора. Присоедините плюсовой провод идущий от замка зажигания к катушке на клемму “плюс”. Если на выводах катушки отсутствует маркировка, значит ей все равно где у нее плюсь и минусь. Подсоединить лампочку “времянку” одним проводом к клемме “минус” катушки, другим к массе. Включите зажигание.

Ослабьте винты крепления основания прерывателя и поворачивая его против часовой или по часовой, найдите момент когда лампа “времянка” загорится, это и есть момент зажигания момент искры.

Если все получилось аккуратно закрепите основание прерывателя и заводите. Бывает что лампа горит постоянно или не зажигается вовсе. Причиной этому могут служить: большой зазор на контактах прерывателя, замыкание контактов на массу, перекос или не правильно установлена решетка вентилятора.

Если по какой-то причине установить зажигание не удается начните читать все с начала. Барахолка немотороллерная Барахолка мотороллерная – Архив Что-где-почем Болото Закрытый форум Замечания по работе сайта и форума.

Принципиальная схема

Что касается системы зажигания «Муравья», то ее можно модернизировать самому. Уменьшить ток, проходящий через контакты прерывателя, можно с помощью транзисторного коммутатора ТК-102 (рис.1), который применялся на самых распространенных в прошлом грузовых автомобилях ЗИЛ-130, ГАЗ-53А и др.

Уменьшив таким образом ток в 6-8 раз (до 0,3. ..0,8 А), мы сделаем контакты прерывателя практически вечными. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.

Рис. 1. Схема подключения транзисторного коммутатора ТК-102.

Применение транзисторного коммутатора дает возможность использовать более высоковольтную катушку зажигания Б-114, имеющую большую вторичную обмотку (41500 витков). Поскольку напряжение на свече возрастет с 17 до 25.30 кВ, можно применить свечу с зазором до 1,2 мм, что даст экономию бензина около 30%.

Подключение

На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Новая схема обеспечивает надежный пуск двигателя и достаточный заряд аккумуляторной батареи.

Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Запуск холодного и прогретого двигателя.

Рекомендуем прочитать:

Инструкция по сборке-разборке, советы по ремонту

Приветствую всех!Требуется расширенный совет от тех, кто в свое время имел большой опыт эксплуатации мотороллера “Муравей”, либо “Тулица”, либо мотоцикла “Тула”.История такая.

Есть самодельный трактор.

— изначально на нем был установлен новый двигатель от мотороллера “Тулица”, который успешно отработал лет 12. Взамен был установлен б/у двигатель от мотоцикла ТУЛА. Различался от мотороллеровского коробкой и лепестковым клапаном, на сколько я знаю. О других различиях не в курсе.

Последние года каждую весну, помниться, всегда были проблемы с запуском, так как хранился он в сыром холодном сарае. Можно было 2 часа провозится, меняя свечи, “прыская бензин в цилиндр”, пока стабильно не заведется. Далее, день “туповатой” работы мотора, но зато потом, когда “пропер*иться” все лето и запуск с пол оборота и отличная работа.

Последние несколько лет его вообще не трогали. Двигатель после длительного простоя. Еле заводился. Не набирал обороты. Стрелял. Катушка била током. Поменял катушку зажигания на старую запасную — заводка стала лучше, работа стабильнее. Покатался — тянет, едет, но не так как должен.

Постоял пару дней — не заводится. Даже признаков жизни не подает. При этом и топливо поступает и искра есть. Меняю катушку опять на старую. И ставлю новую контактную группу. Устанавливаю зажигание. Опять с трудом заводится. Но потом “поиграв” со свечами, с настройкой карбюратора, прогрелся и стала очень бодрая стабильная работа (!) Очень резво откликался на педаль газа. Из трубы вылетело много гари. Думал, что победил его… Хотел оставить до лета.

Вчера опять не завелся. Если схватывает, то не на долго. Свеча сразу сыреет. Искра голубая вроде как есть. Либо плохая контактная группа либо катушка. Сегодня ставил новую катушку от ИЖ на 12В и новые свечи. Точно такая же ситуация. На сухой свечке сразу схватит и пару раз “дыр-дыр-дыр” и всё, залило. Иглу пробовал опустить. Ситуация не поменялась. Компрессия на холодном 9. Накачивает с двух оборотов. Аккум менял. Топливо полностью менял. Залит 92-й с маслом для двухтактных двигателей, которое разводится как 1:50 (!) не как родное М8В1 — 1:20

1. В чем может быть проблема и куда копать? Когда завелся, проработал же нормально час. 2. Нужно ли пробовать менять маленький кондёр на катушке? 3. Какой зазор ставить в контактной группе? Где-то пишут 0,4 По книжке пишут 0,7. У меня стоит 0,7. 3. При проверке установки зажигания контрольная лампочка должна загораться, когда поршень не доходит до ВМТ на 2,8-3,2 мм. Это сведения из книжки, НО по двигателю Тулица (!) А как должно быть на двигателе ТУЛА? Где-то пишут в инете, что зазор должен быть 3,5-4 мм.

Выручайте! =) Может свежие форумы где есть по этим моторам?!

К таким излишествам как точная установка момента искрообразования, большинство владельцев «Муравьев» относятся скептически , зачастую даже с пренебрежением… А зря. «Муравей» он хоть и древний аппарат, но к своевременному уходу осень чувствителен и хорошему хозяину отплачивает долгой и безотказной работой. Вопреки расхожим мифам и легендам об его ненадежности.

муравейник скутер

Я поставлю свои пять центов.

Сначала решите, для каких целей будет использоваться самокат и как часто он будет эксплуатироваться. С пробегом 2000 лет, вероятно, все в порядке, поэтому не трогайте рабочую систему, но поставьте батарею на 12 В / 17 ч, идите спокойно и начните с ключа. Десятки тысяч людей должны путешествовать, чтобы привести династартера в состояние инвалидности.

Что касается зажигания кулачка, то при всех его недостатках кажется, что время не совсем точное и так далее. У него есть одно большое преимущество — простота. Три детали вы можете увидеть и потрогать. Кроме того, механика почти никогда не удивляет, что не имеет место с электроникой.

При возникновении проблем лучше всего решать их, когда они станут доступны. Как и у любой техники, у муравьев есть свои проблемы (с династартером, сцеплением, карбюратором и т. Д.). Однако для многих этот метод работал десятилетиями с минимальной тщательностью.

Молодец админ Опубликовано 25 марта 2011 — 16:51

Генератор и стартер в одной и той же бутылке династара остаются на месте, выключатель убирается от муравья. между валом и концом коленчатого вала выполнен переходник, передняя панель размещена на корпусе династартера, а к нему прикреплен магнит. Поскольку магнит будет выступать в размере, вам нужно будет сделать вырез в капоте. Схемы и картинки были в мото журналах за 9? года. Он был преобразован в магнит и в Восходовский генератор. Мне больше понравилась версия с генератором — за 20 лет эксплуатации я один раз поменял выключатель, вот и все обслуживание.

Emil30_30 Опубликовано 28 января 2013 — 13:46

Члены, у меня есть к вам вопрос. но в целом можно восстановить весь энтоновый механизм, сегодня я посмотрел на гены отказа, идущие к катушке, и, поскольку я купил его из рук, я хотел бы знать, есть ли реле, которое можно использовать вместо обычный (pp-121 / 2903.3702), поскольку найти его сейчас невозможно, если вы скажете мне, что я буду благодарен.

Emil30_30 Опубликовано 28 января 2013 г. — 19:49

Дом / / Как установить зажигание на муравейник фильма | | rel = 0; контроль = 0; showinfo = 0; iv_load_policy = 3;» frameborder =»0″ Полноэкранный>

Рукава на скутерах. Как настроить магнит.

Подпишитесь на новый канал. https://m.youtube.com/channel/UCMds5tPNqtfKfhl-mOmQFTw.

Установка магнита на муравьёвский двигатель часть 2

Установка магнита на двигатель Муравьи (часть 2)

В каждом случае причина может быть совершенно разной, поэтому вы должны глубоко ее понять. В крышке вентилятора просверлены три отверстия диаметром 7 мм, которые необходимы для крепления магнитоадаптера.

Как и большинство советского оборудования, этот грузовой скутер надежен и прост в использовании, но немного грубоват.

Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился?

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

• либо не чему гореть…
• либо не чему поджечь…

Вас интересует второй случай. И так:

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

• свеча зажигания;
• катушка зажигания с конденсатором;
• прерыватель тока;
• источника тока (аккумуляторной батареи и генератора);
• соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания. «Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке. От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Вот так – удачи на дороге вам и «муравью»…

www.remotvet.ru

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

ВНИМАНИЕ: Производитель ГАРАНТИРУЕТ работу всего комплекта при первичной установке. Всё оборудование и его элементы 100% проверены перед отправкой

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ. Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения

Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к. заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки.

Система бесконтактного электронного зажигания Муравей, Тула.

Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).

Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.

Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.

Третьим достоинством и преимуществом бесконтактной системы зажигания является ее неприхотливость и низкая потребность в техническом обслуживании. Ее надо настроить один раз и все. В то время как контактная система требовательна к техническому обслуживанию и настройке.

Состав комплекта системы бесконтактного электронного зажигания Муравей, Тула.

Зажигание От Триммера На Мотороллер Муравей

Зажигание на самокате отвечает за зажигание смеси, которая зажигается свечой в нужное время. Для правильного протекания напряжения ток проходит некоторые стадии преобразования. С момента течения до появления мощной искры происходят интересные процессы. Искра должна возникать в определенные моменты времени, когда поршень почти достигает желаемого положения. Эффективность и эффективность зависят от правильной настройки зажигания.

Высоковольтный специальный провод подается к свече зажигания в тот момент, когда выключатель установлен. В результате искра движется от изолированного к заземленному электроду, расположенному сбоку. Смесь должна быть зажжена эффективно, поэтому искра должна иметь некоторую силу. Как правило, зажигание на скутере должно быть определенной марки

Также важно установить свечу зажигания, соответствующую типу двигателя. Сегодня доступны модели с холодными и горячими свечами, которые необходимо установить на конкретный скутер, который вы можете найти в инструкциях или в понимании профессионалов

При выборе и установке зажигания на скутере следует учитывать роль катушки и выключателя. В катушке генерируется ток высокого напряжения; это работает по простому принципу индукции. Его конструкция проста, всего две обмотки, которые намотаны вокруг сердечника. Разница между одной и другой обмотками состоит в том, что первичная имеет несколько сотен витков, а вторичная имеет тысячи. Проходя через первичный ток, он образует поле, затем прерывается и исчезает, при этом во вторичной обмотке образуется достаточно высокое напряжение. Напряжение, генерируемое в нужное время, которое устанавливается переключателем, подается на свечу. Его электрод погружен в камеру сгорания.

Зажигание от бензопилы на тулу

На старых моделях зажигание на самокате включало магнит. Бесконтактная система установлена ​​на любом современном скутере, в котором не используются переключающие контакты, поскольку они быстро вышли из строя и часто нуждались в настройке. Переключатель наполнителя состоит из термистора и другой электроники. Принцип работы такой системы на самокате прост, он автономен и вам практически никогда не нужно вмешиваться в его работу, но в жизни есть все, а иногда необходимо его починить.

В системе зажигания на скутере генератор отвечает за генерирование напряжения требуемой амплитуды в случае определенных оборотов двигателя. Для образования дуги, имеющей силу пробоя воздушной массы в одном миллиметре, напряжение должно быть не менее трех тысяч вольт. Чтобы смесь могла полностью воспламениться, искра не должна исчезнуть в течение определенного времени. Катушка зажигания или катушка зажигания генерирует такое напряжение. Он получает только 100 или 400 вольт и вырабатывает 6 или 20 тысяч вольт, но в такие моменты ток уменьшается. Отверстие редко нуждается в ремонте, оно действительно вечно.

Если коммутатор выполняет свою работу, он передает импульс во времени, который должен иметь строго определенную амплитуду, а также длительность. Многие скутеры оснащены тиристорами, так называемыми конденсаторными системами. Внутри коммутатора был установлен конденсатор, в какой-то момент он излучает ток, он передается на катушку, а именно на ее первичную обмотку. Этот процесс контролируется тиристором. Переключатель для двигателя Honda 18E делает именно это в соответствии с этим принципом и выполняет свою работу. Они установлены на многих моделях китайских мопедов. Некоторые системы зажигания устанавливают специальный импульсный преобразователь. Его целью является преобразование тока от 12 вольт до 300. Такое зажигание на самокате является очень успешной разработкой. При любой частоте вращения двигателя искра всегда будет одинаковой, что устраняет проблемы при запуске или на холостом ходу.

Мотоблок своими руками из мотоцикла муравей

Зажигание от бензопилы штиль 180 на Муравей просто и надежно. Света (Prunella) Был убитый штиль, содрала с него зажигание, и за место магнеты прямо на крыльчатку прикрутила моховик штиля, а катушку зажигания прикрутила на пластину.Вот и всё.Искра одуренная.

Владимир Фесенко (Фролов)

Валентина (Muneeb) Идея неплоха, но как защитить от попадания влаги?

Света (Prunella) Катушка полностью герметична влага вообще не о чем и заводка на морозе радует

Валентина (Muneeb) Спасибо, но не могли бы более подробно.

Света (Prunella) Езжу 4 года проблем не было выставить зажигание просто по вращению первый магнит проходит и ножка катушки оказывается промеж магнитов это и есть искра

Юрий (Kryspina) А свет от чего берете?

Валентина (Muneeb) Чего то большие сомнения по поводу электронного зажигания.Конечно хочется попробовать, нашёл один мужик торгует, две тысячи и пересылка..Стоит ли?

Владимир Фесенко (Фролов) Саша, а что ты хочешь смастерить..для чего тебе нужна электроника?

Валентина (Muneeb) У меня муравей..практически новый.Много лет простоял у одной старушки в сарае.

Валентина (Muneeb) Смыл какой? Генератор у меня работает, контакты подгорели, заказал через инет магазин новые.Уж если ставить, то электронику надёжную.Меня просто смутила цена

Владимир Фесенко (Фролов) Установив магнето, тебе не нужен будет аккумулятор…но у тебя в мотороллере есть генератор(династартер), ты же его не будешь снимать…Вот от него и будет у тебя свет.Я лет 5 так ездил пока шток магнето на котором сидит кулачок не разболтался(он же ведь запрессован)т.е.магнето не было путём отцентровано

Валентина (Muneeb) А смысл, контакты такие же в магнето

Владимир Фесенко (Фролов) Когда столкнёшься с этой проблемой…найдёшь меня.Я мотороллерами занимаюсь с 1980года

Самодельный мотоблок с двигателем ТМЗ, редуктором Муравей и с монолитными колесами.

К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо …

Больше чем уверен, что у многих по гаражам и сараям стоят убитые мотороллеры. Небольшая переделка возродит жизнь железного …

Руслан обыкновенно, как на любом одноцилиндровом мотоцикле с батарейной системой зажигания.

Отрываем небольшую полоску папиросной бумаги, и зажимаем между контактами. Очень медленно проворачиваем коленвал ПРОТИВ ХОДА одновременно натянув конец бумажки. Угол опережения зажигания выставлен верно тогда, когда бумажка освобождается при погружении поршня от ВМТ на 4,5 — 5 мм.

Если зажигание бесконтактное, важно чтобы в этом самом положении метки были совмещены. Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать. Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Мотоблок своими руками — фото видео чертежи — Gredx.ru

Моя попытка создать самодельный мотоблок из мотороллера Муравей. Чертежи и схемы … Чертеж рамы мотоблока собранного своими руками. Рама мотоблока: 1 — руль (от мотоцикла «Иж»); 2 —кронштейн крепления …

Мотоблок своими руками: как сделать самодельный агрегат из ..

Как сделать мотоблок своими руками на примере проекта от В. Архипова. Мотоблок … Самодельный мотоблок из мотоцикла «Минск». Самодельный … мотороллера «Тула-Турист» или Т200А мотороллера «Муравей» (14-16 л.с.).

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера.

   Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.

2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их.

   В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.

6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)

 Загрузка …

Настройка кулачкового зажигания

#1 Oleg-Kaliningrad

• Пассажиры
• 2 сообщений
• Из: Калининград
• Судно: Сузумар-360

Всем доброе время суток. Перерыл весь форум и не нашел темы в которую можно было бы воткнуть мой вопрос. Вопрос следующий. Начал настраивать зажигание Н-23 (кулачковое) и решил настроить его не по зазору а по ВМТ. Как написано разрыв кулачка должен приходится за 4,5 мм до ВМТ. Но проверив мультиметром проводку зажигания, обнаружил что в любом состоянии кулачка (замкунуто-разомкнуто) цепь замкнута. Я сначала подумал что на подвижной части кулачка выробаталась пластмасовая втулка и он коротит на штифт держателя кулачка. Снял посмотрел нет, все цело. Такая ситуация на обоих кулачках. В чем дело не понял. В инструкции скачаной с мото-маркета по схеме вообще ничего не понять. И не знаю что в такой ситуации делать. По щупам не люблю выставлять, не нравится точность. На ветерке было все понятно, повесил лампочку через аккумулятор и крути маховик и по микрометру смотри в какой точке разрыв.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Зажигание от бензопилы, скутера, мопеда на «Муравей».

Приветствую форумчане. Делитесь кто переделывал зажигание на Муравей. На Ютубе порылся, нарыл варианты переделки. Родное не устраивает: 1) аккумулятор 2) контакты уже запчасти не те пошли СССР-овские закончились. 3) была магнето, так и та уже поизносилась, а в магазинах на подшипниках магнето хороших не найти. Ютуб

https://youtube.com/watch?v=TpPGuEfpGg0

https://youtube.com/watch?v=lG_QzP30XXQ

Пишите.

Мотороллер «МУРАВЕЙ», эксплуатация, обслуживание, ремонт.забейте ето в поисковик там много умных людей шарущих по муравях

Я не нашел данных ответов в теме, что вы указали. Заказал маховик и катушку от штиля, попробую поставить, а там посмотрим. Отпишусь, что да как.

МТЗ-80; Т-25 Кто ищет, тот найдет. Кто хочет, тот добьется.

Источник
